高深宽比微纳结构模拟、加工及应用的开题报告

高深宽比微纳结构模拟、加工及应用的开题报告_第1页
1/2

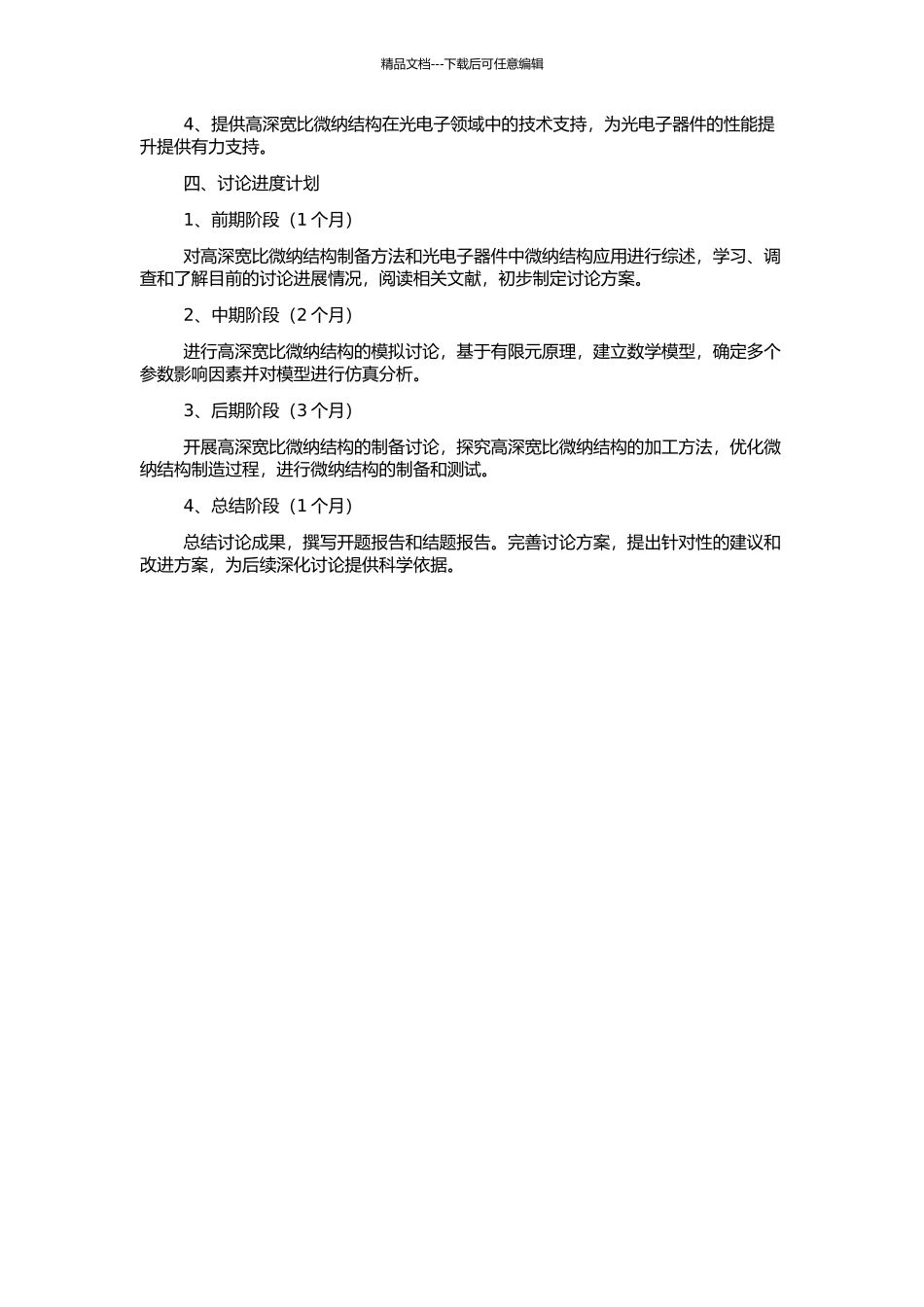

高深宽比微纳结构模拟、加工及应用的开题报告_第2页
2/2
精品文档---下载后可任意编辑高深宽比微纳结构模拟、加工及应用的开题报告一、讨论背景和意义随着科技的飞速进展,微纳技术在各个领域中的应用越来越广泛,特别是在光电子领域中,微纳结构的设计、制造和应用已经成为一种热门的讨论方向,对于光电子器件的性能提升有着重要的影响。而高深宽比微纳结构作为一种重要的微纳结构体系,在微纳加工技术和光电子器件中的应用潜力是巨大的。高深宽比微纳结构的定义是纵横比大于 10 的微纳结构,其平面尺寸一般在微米级别,但高度可达到数百微米甚至数毫米以上,广泛应用于半导体器件、微机电系统(MEMS)、生物芯片、纳米光沟耦合器等领域。而高深宽比微纳结构的加工具有很大的挑战性,需要对材料性质、加工工艺、设计规则等方面有全面的了解和掌握,加工过程等也非常复杂,因此对高深宽比微纳结构的讨论和应用具有重要的现实意义和学术价值。本文将从高深宽比微纳结构的模拟、加工和应用等方面展开讨论,为高深宽比微纳结构在光电子领域中的应用提供技术支持。二、讨论内容和方法1、高深宽比微纳结构的模拟在微纳仿真中,常用的方法是基于有限元原理的数值模拟方法。在分析微纳结构的载荷、刚度、热稳定性、塑性变形等方面,有限元方法可以提供准确的数值模拟结果。根据高深宽比微纳结构的特点,建立数学模型,确定多个参数的影响,并对模型进行仿真分析。2、高深宽比微纳结构的加工在高深宽比微纳结构的加工方面,需要采纳特别的工艺来实现。其中最主要的工艺是微加工技术,包括激光微加工、等离子体刻蚀、干法刻蚀等方法。这些方法需要精细的制造工艺,优化不同的工艺参数,通过选择合适的工艺技术,将高深宽比微纳结构制备成高精度、高质量、高可靠性的微纳器件。3、高深宽比微纳结构的应用通过设计高深宽比微纳结构,可以实现对光信号的调制、分布、控制等各项功能,因此在光电子器件中有着广泛的应用,如光纤通信、光传感、光检测、光存储等。本文将对高深宽比微纳结构应用于光电子领域的讨论进行探究和分析。三、讨论预期成果1、针对高深宽比微纳结构的设计与加工方法进行讨论,探究高深宽比微纳结构制造的优化方法。2、开展高深宽比微纳结构的模拟讨论,讨论并优化微纳结构的性能。3、讨论并设计高深宽比的微纳结构在光电子器件中的应用。精品文档---下载后可任意编辑4、提供高深宽比微纳结构在光电子领域中的技术支持,为光电子器件的性能提升提供有力支持。四、讨论进度计划1、前期阶段(1 个...
