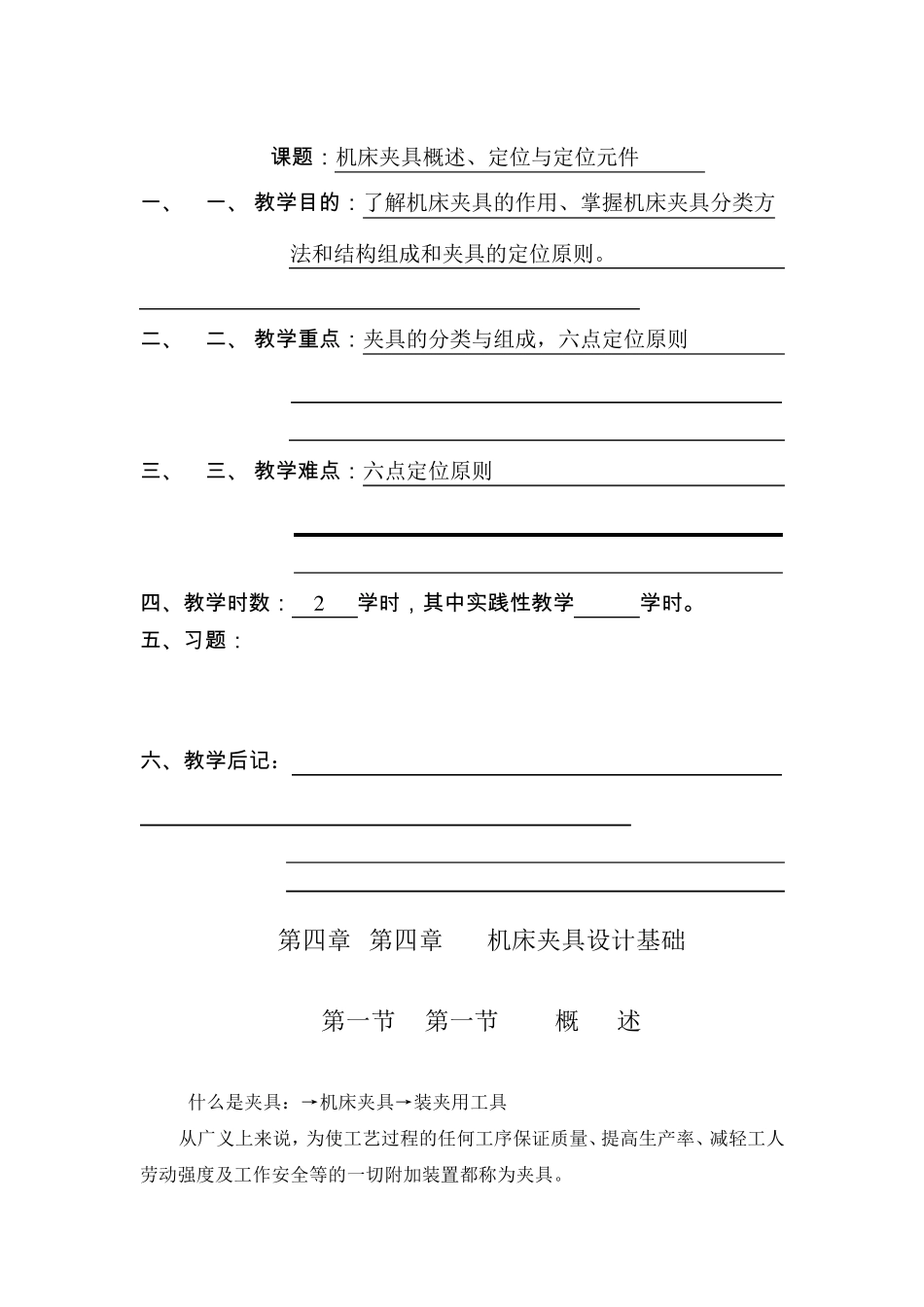

课 题 ： 机床夹具概述、定位与定位元件 一 、 一 、 教学目的： 了解机床夹具的作用、掌握机床夹具分类方法和结构组成和夹具的定位原则。 二、 二、 教学重点： 夹具的分类与组成，六点定位原则 三、 三、 教学难点： 六点定位原则 四、教学时数： 2 学时，其中实践性教学 学时。 五、习题 ： 六、教学后记： 第四章 第四章 机床夹具设计基础 第一节 第一节 概 述 什么是夹具：→机床夹具→装夹用工具 从广义上来说，为使工艺过程的任何工序保证质量、提高生产率、减轻工人劳动强度及工作安全等的一切附加装置都称为夹具。 机床夹具是将工件进行定位、夹紧，将刀具进行导向或对刀，以保证工件和刀具间的相对位置关系的附加装置，简称夹具。将刀具在机床上进行定位、夹紧的装置，称为辅助工具。 所 谓 的 夹 具 ： 是 在 机 械 加 工 中为保证加 工 精度，固定工 件使之占有确定位置以接受加 工 或检测的 工 艺装备的 统称 一、 一、 工件的安装： 装 →定位→占据正确位置 找正安装方法 装夹 安装方法 夹→夹紧→保持位置不变 用专用夹具安装法 1 、 1 、 找正安装方法：在第一章中已经表述 2 、 2 、 专用夹具安装法： 实例分析：如图： 结论：夹具装夹的特点： 1 、 1 、 工件在夹具中的正确定位，是通过工件定位面与夹具上的定位元件相接触实现的。 2 、 2 、 夹具在机床中预先调整好位置（也有在加工中再进行找正），工件通过夹具确定在机床中占据一个确定的位置。 3 、 3 、 对刀装置保证工件与刀具的正确位置。 二、 二、 机床夹具分类和组成 （一） （一） 机床夹具的分类 按 应 用 范 围 分 类 按 夹 具 动 力 源 分 类 按 使 用 机 床 分 类 （二） （二） 机床夹具的组成 1— 1— 夹具体 2—钻套（导向件） 3—定位、夹紧件 4—分度板 5—定位销 6—操作件 7—定位件 8—对刀件 9—夹紧件 10—液压缸（动力部件） 定位元件：确定工件位置 夹紧装置：保证工件位置不变 对刀导向元件：引导保证刀具的正确位置 机床夹具 联接元件：确定夹具在机床中的位置 夹具体：支承骨架，使各组成元件形成一整体 其它元件：分度装置等 其中定位元件、夹紧装置、夹具体是夹具的基本组成部分。 三、夹具的作用： 1 、 1 、 保证精度：由于采用夹具安装，可以准确地确定工件与机床、刀具之间的相...
