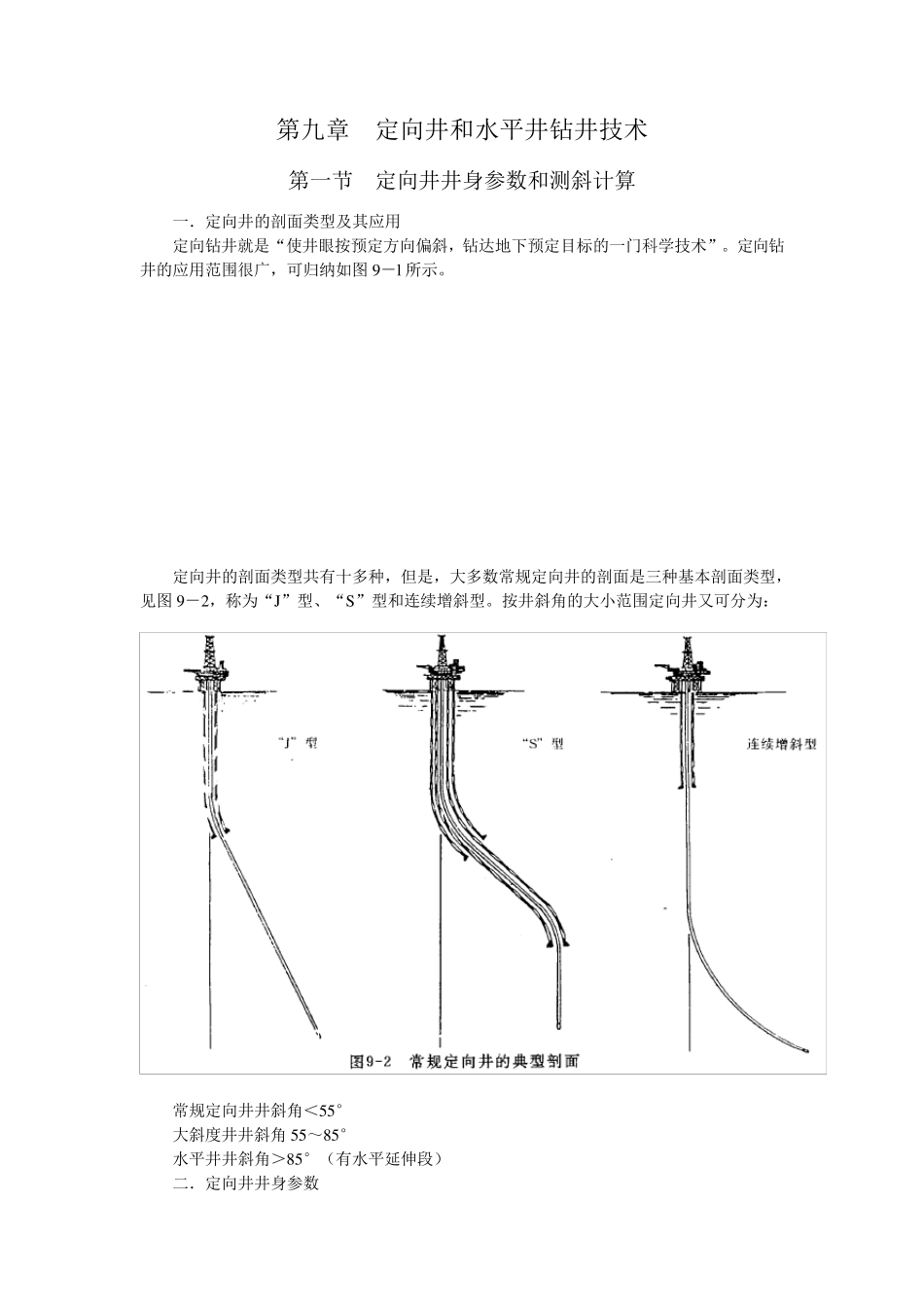

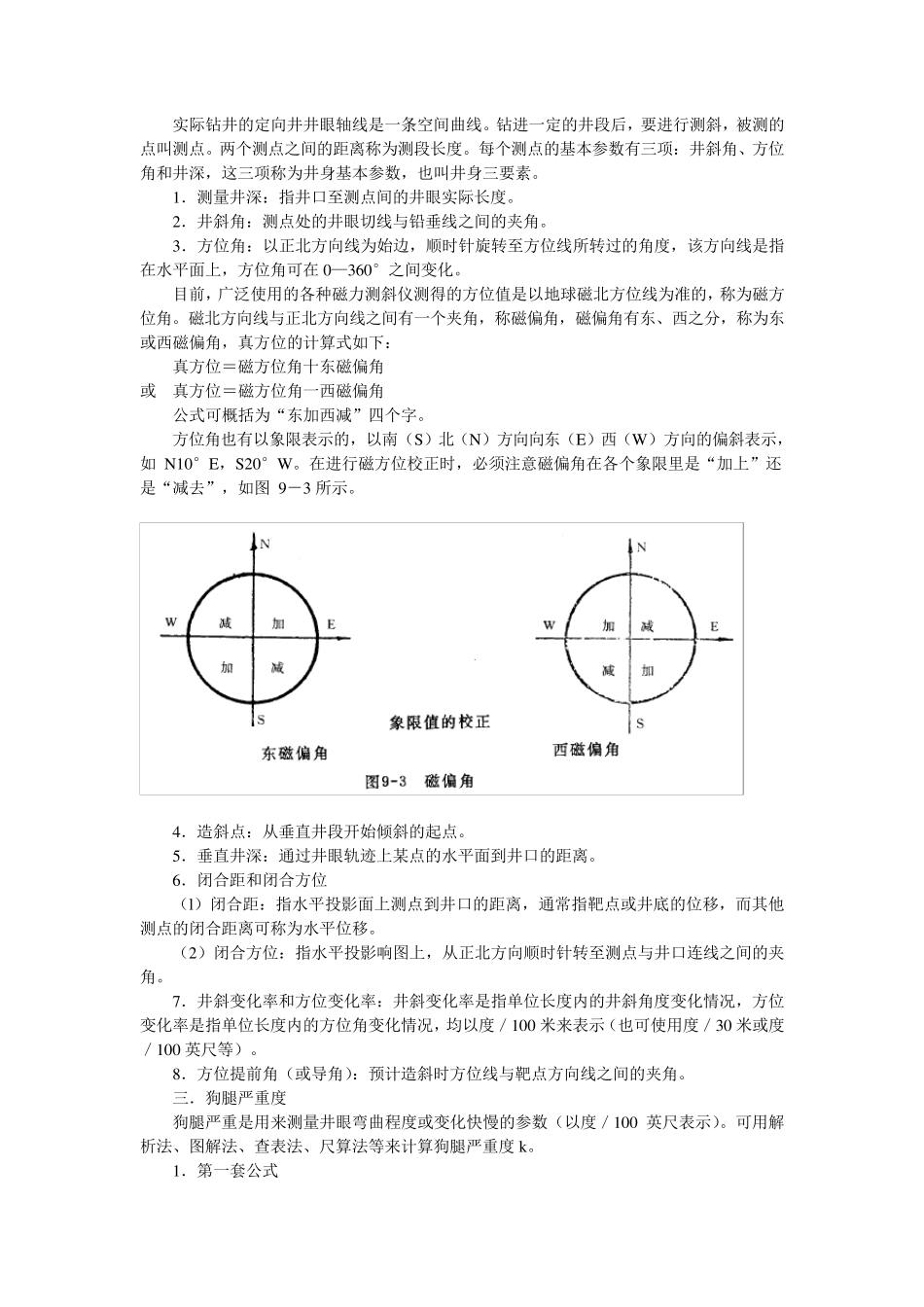

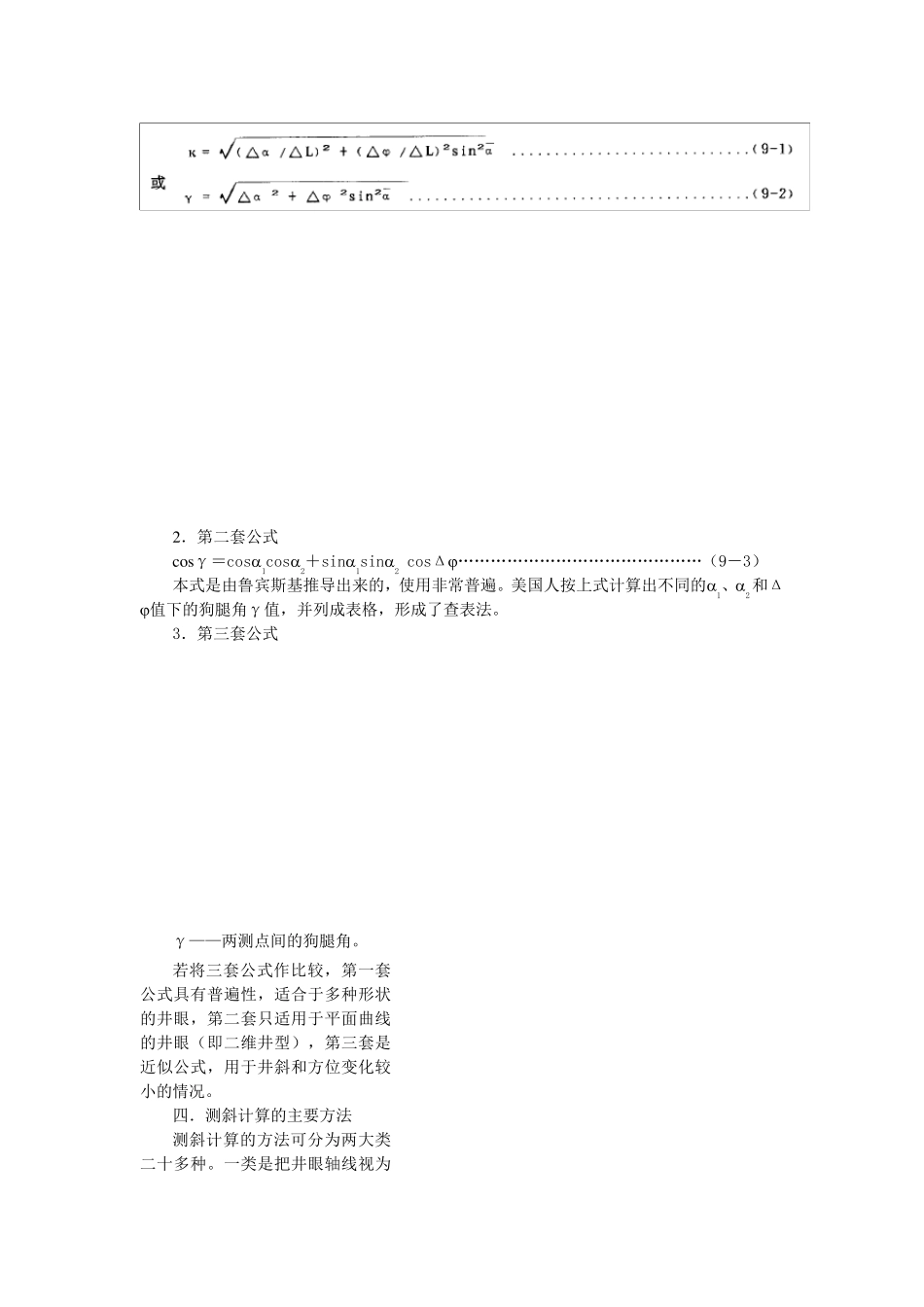

第九章 定向井和水平井钻井技术 第一节 定向井井身参数和测斜计算 一．定向井的剖面类型及其应用 定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。定向钻井的应用范围很广，可归纳如图9－l所示。 定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J”型、“S”型和连续增斜型。按井斜角的大小范围定向井又可分为： 常规定向井井斜角＜55° 大斜度井井斜角55～85° 水平井井斜角＞85°（有水平延伸段） 二．定向井井身参数 实际钻井的定向井井眼轴线是一条空间曲线。钻进一定的井段后，要进行测斜，被测的点叫测点。两个测点之间的距离称为测段长度。每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素。 1．测量井深：指井口至测点间的井眼实际长度。 2．井斜角：测点处的井眼切线与铅垂线之间的夹角。 3．方位角：以正北方向线为始边，顺时针旋转至方位线所转过的角度，该方向线是指在水平面上，方位角可在0—360°之间变化。 目前，广泛使用的各种磁力测斜仪测得的方位值是以地球磁北方位线为准的，称为磁方位角。磁北方向线与正北方向线之间有一个夹角，称磁偏角，磁偏角有东、西之分，称为东或西磁偏角，真方位的计算式如下： 真方位＝磁方位角十东磁偏角 或 真方位＝磁方位角一西磁偏角 公式可概括为“东加西减”四个字。 方位角也有以象限表示的，以南（S）北（N）方向向东（E）西（W）方向的偏斜表示，如 N10°E，S20°W。在进行磁方位校正时，必须注意磁偏角在各个象限里是“加上”还是“减去”，如图 9－3 所示。 4．造斜点：从垂直井段开始倾斜的起点。 5．垂直井深：通过井眼轨迹上某点的水平面到井口的距离。 6．闭合距和闭合方位 （l）闭合距：指水平投影面上测点到井口的距离，通常指靶点或井底的位移，而其他测点的闭合距离可称为水平位移。 （2）闭合方位：指水平投影响图上，从正北方向顺时针转至测点与井口连线之间的夹角。 7．井斜变化率和方位变化率：井斜变化率是指单位长度内的井斜角度变化情况，方位变化率是指单位长度内的方位角变化情况，均以度／100 米来表示（也可使用度／30 米或度／100 英尺等）。 8．方位提前角（或导角）：预计造斜时方位线与靶点方向线之间的夹角。 三．狗腿严重度 狗腿严重是用来测量井眼弯曲程度或变化快慢的参数（以度／100 英尺表示）。可...
