宝花并条机技术讲座

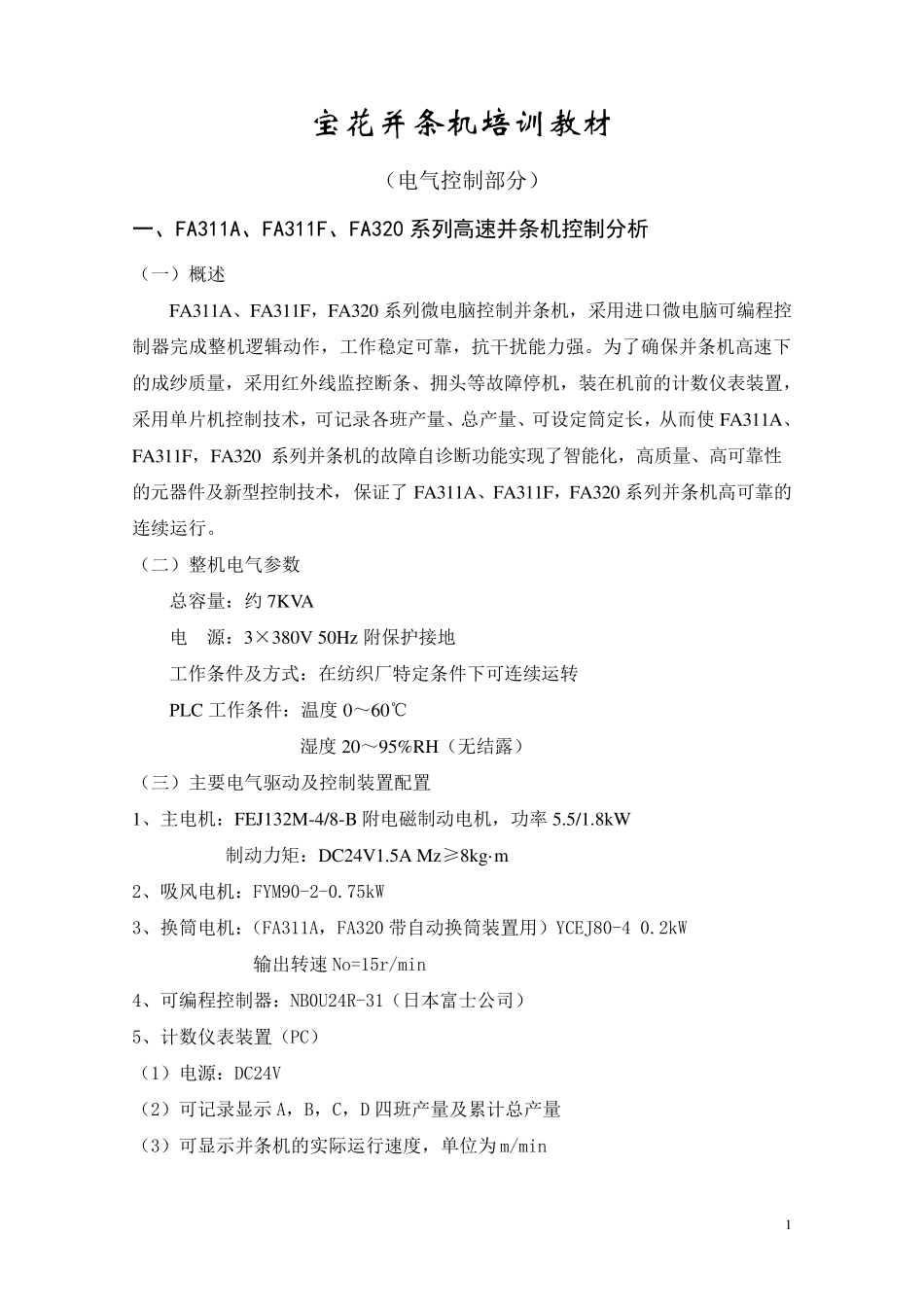

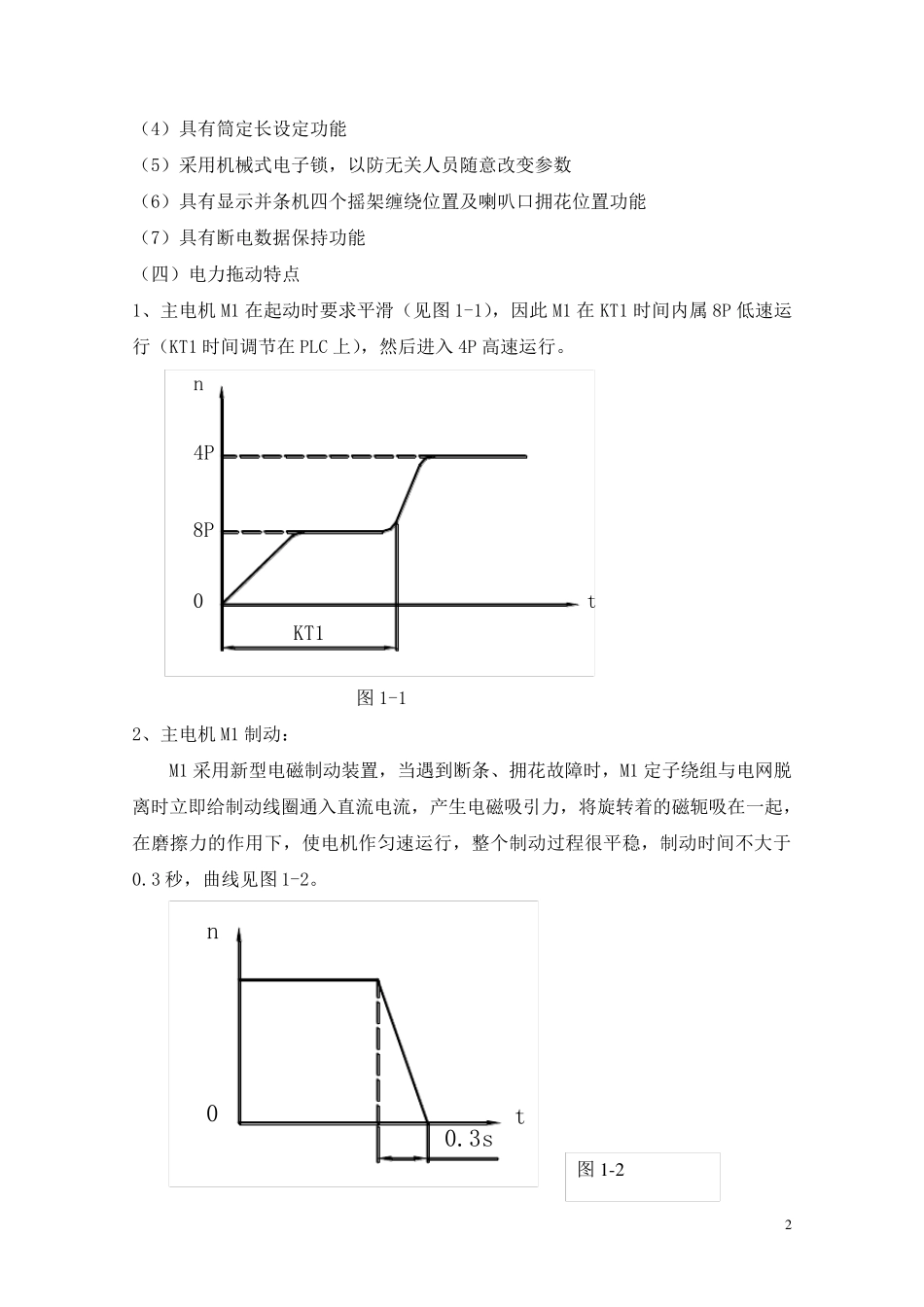

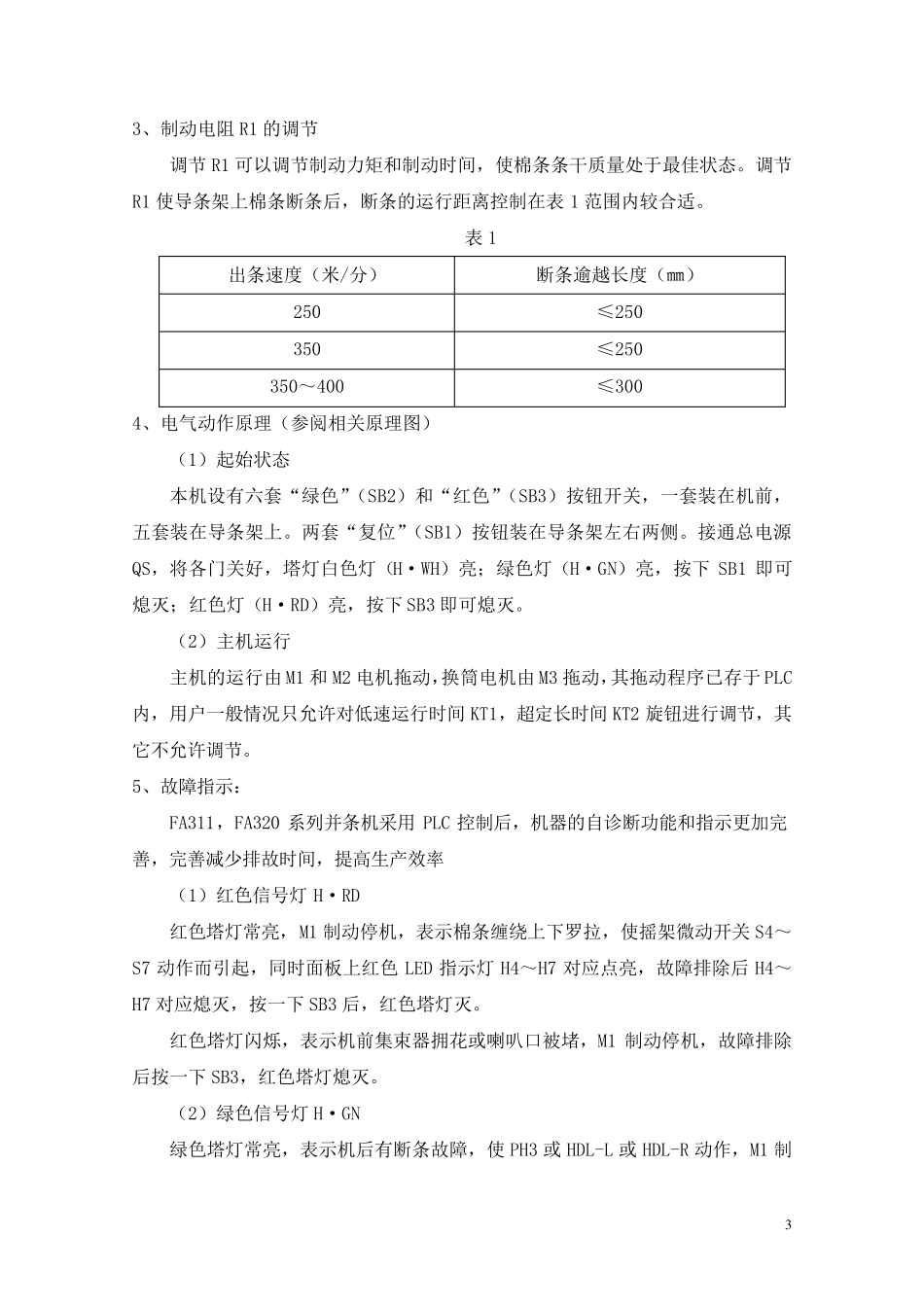

1 宝花并条机培训教材 （电气控制部分） 一、FA311A、FA311F、FA320 系列高速并条机控制分析 （一）概述 FA311A、FA311F，FA320 系列微电脑控制并条机，采用进口微电脑可编程控制器完成整机逻辑动作，工作稳定可靠，抗干扰能力强。为了确保并条机高速下的成纱质量，采用红外线监控断条、拥头等故障停机，装在机前的计数仪表装置，采用单片机控制技术，可记录各班产量、总产量、可设定筒定长，从而使FA311A、FA311F，FA320 系列并条机的故障自诊断功能实现了智能化，高质量、高可靠性的元器件及新型控制技术，保证了FA311A、FA311F，FA320 系列并条机高可靠的连续运行。 （二）整机电气参数 总容量：约7KVA 电 源：3×380V 50Hz 附保护接地 工作条件及方式：在纺织厂特定条件下可连续运转 PLC 工作条件：温度0～60℃ 湿度20～95%RH（无结露） （三）主要电气驱动及控制装置配置 1、主电机：FEJ132M-4/8-B 附电磁制动电机，功率5.5/1.8kW 制动力矩：DC24V1.5A Mz≥8kg·m 2、吸风电机：FYM90-2-0.75kW 3、换筒电机：（FA311A，FA320 带自动换筒装置用）YCEJ80-4 0.2kW 输出转速No=15r/min 4、可编程控制器：NB0U24R-31（日本富士公司） 5、计数仪表装置（PC） （1）电源：DC24V （2）可记录显示A，B，C，D 四班产量及累 计总产量 （3）可显示并条机的实际 运行速度，单位 为m/min 2 （4）具有筒定长设定功能 （5）采用机械式电子锁，以防无关人员随意改变参数 （6）具有显示并条机四个摇架缠绕位置及喇叭口拥花位置功能 （7）具有断电数据保持功能 （四）电力拖动特点 1、主电机M1 在起动时要求平滑（见图 1-1），因此 M1 在 KT1 时间内属 8P 低速运行（KT1 时间调节在 PLC 上），然后进入 4P 高速运行。 KT108Pn4Pt 图 1-1 2、主电机M1 制动： M1 采用新型电磁制动装置，当遇到断条、拥花故障时，M1 定子绕组与电网脱离时立即给制动线圈通入直流电流，产生电磁吸引力，将旋转着的磁轭吸在一起，在磨擦力的作用下，使电机作匀速运行，整个制动过程很平稳，制动时间不大于0.3 秒，曲线见图 1-2。 0.3s0nt 图 1 -2 3 3、制动电阻R1 的调节 调节R1 可以调节制动力矩和制动时间，使棉条条干质量处于最佳状态。调节R1 使导条架上棉条断条后，断条的运行距离控制在表1 范围内较合适。 表1 出条速度（米/分） 断条逾越长度（㎜） 250 ≤250 350 ≤250 350～400 ≤...
