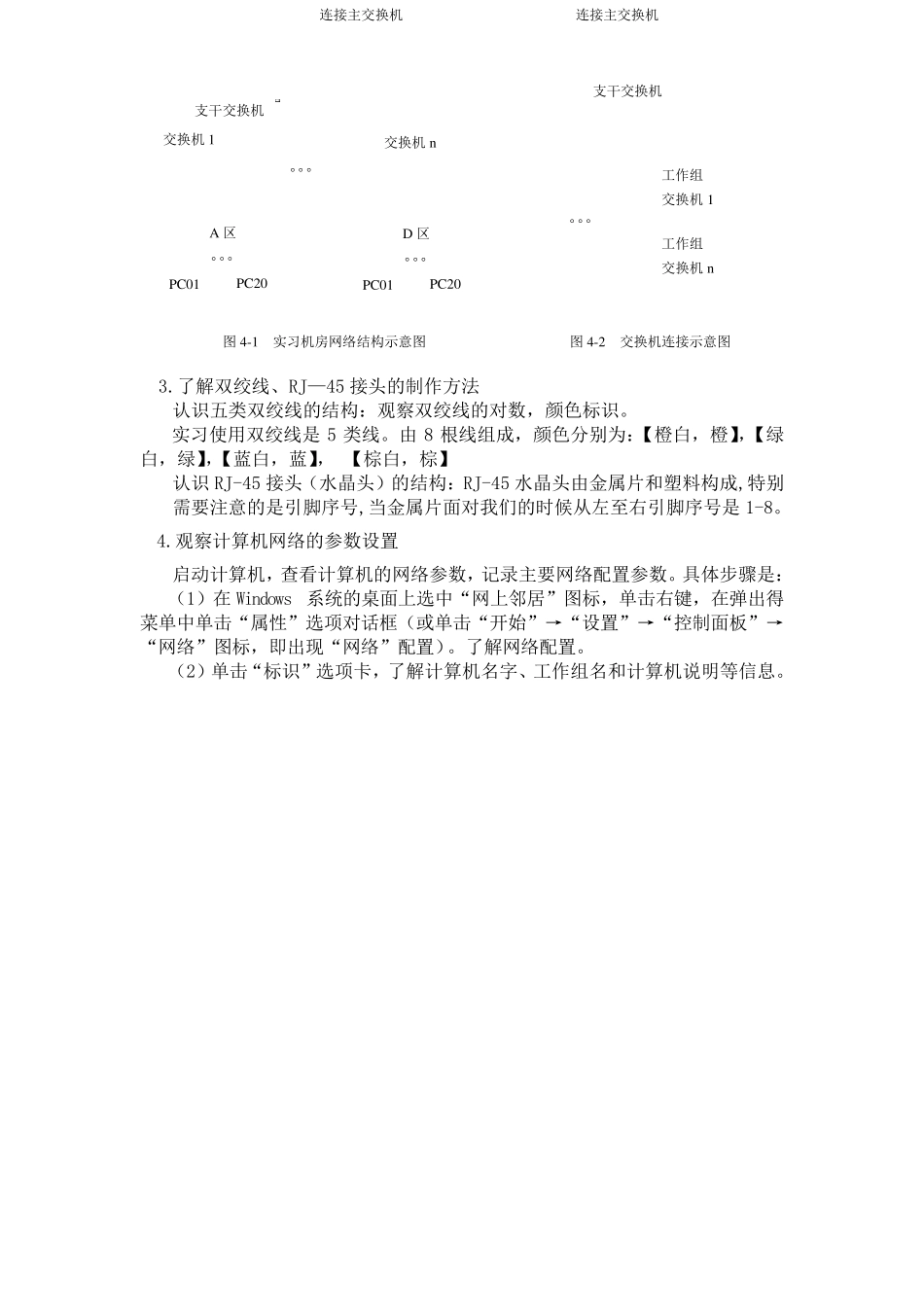

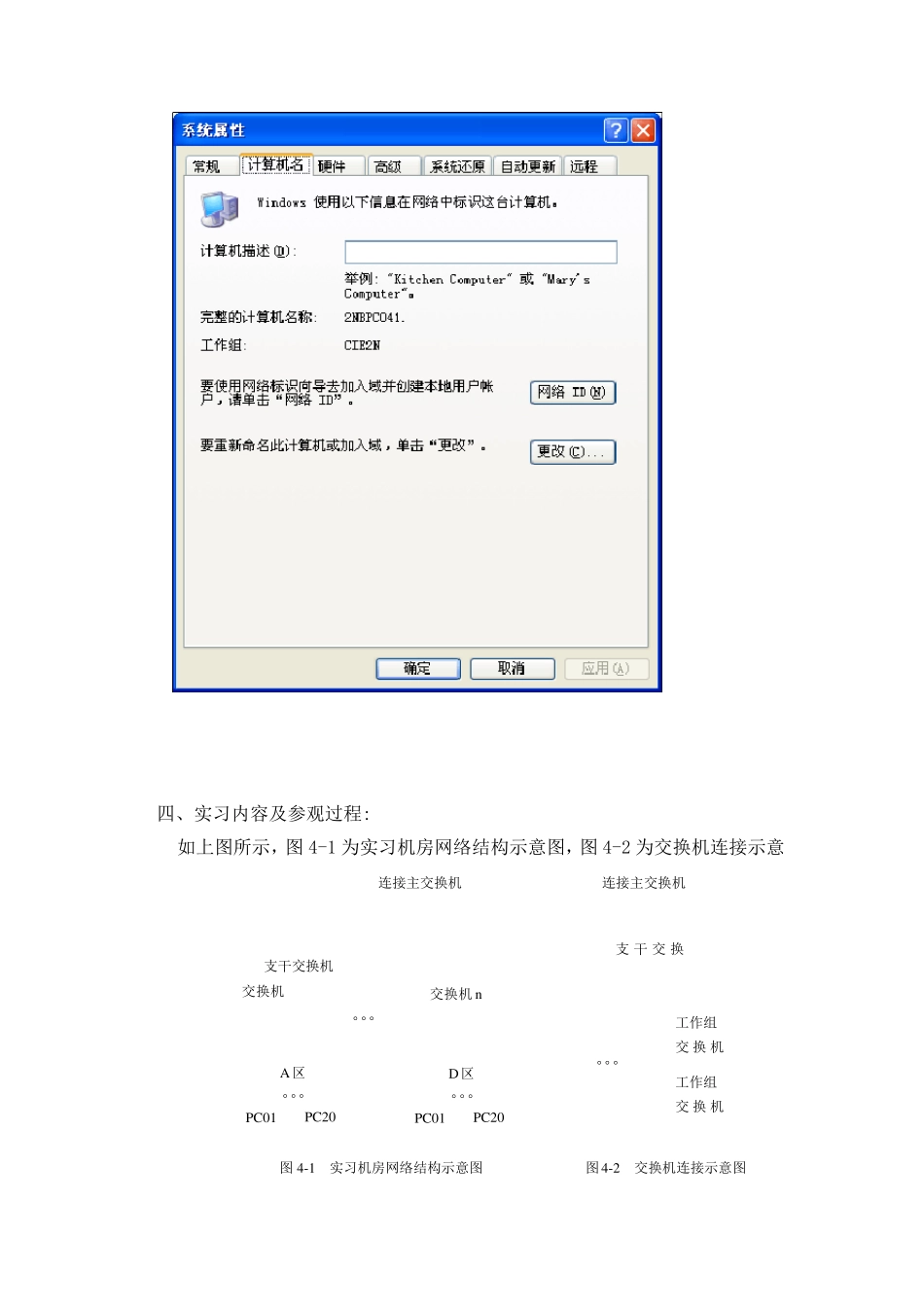

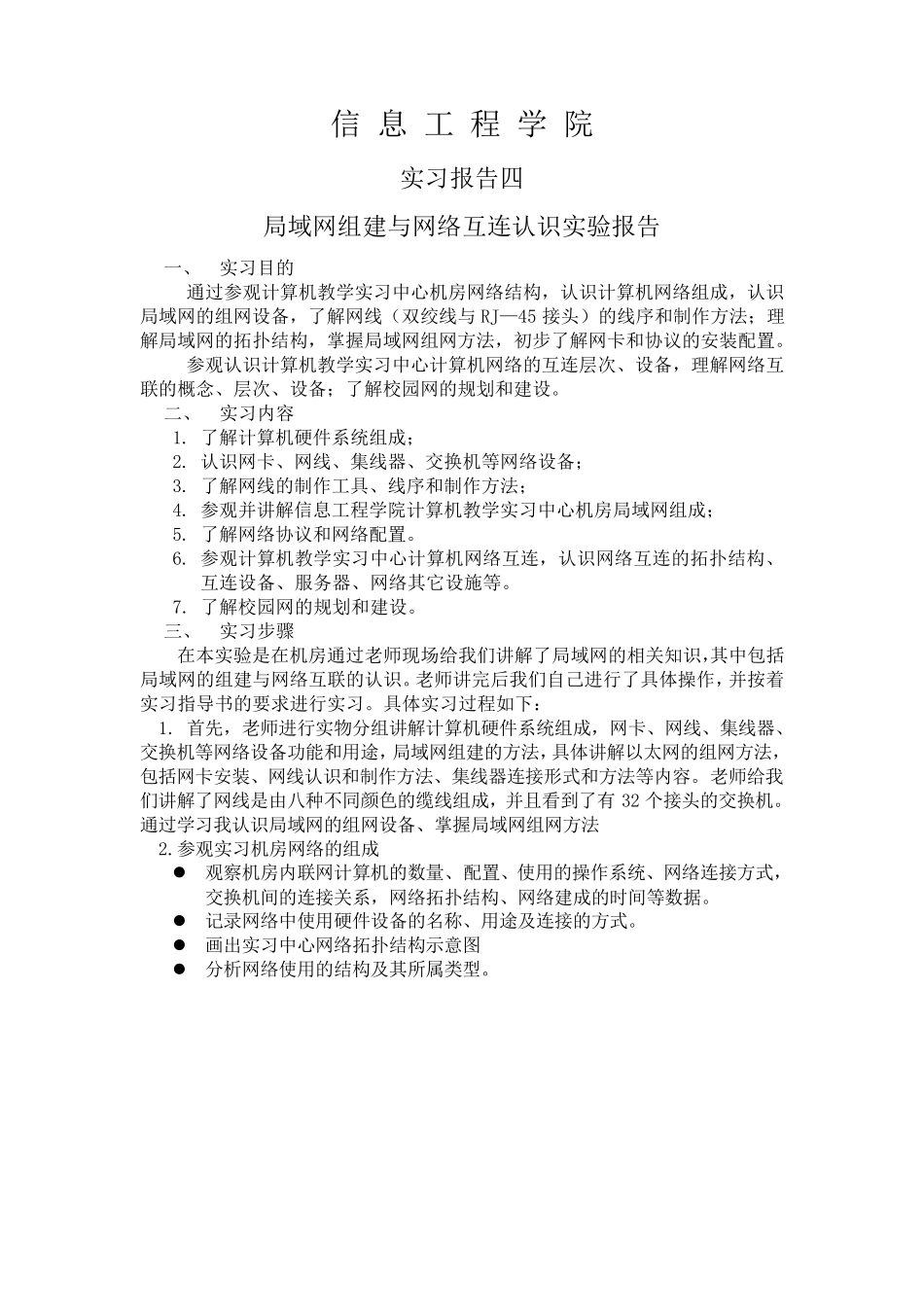

信 息 工 程 学 院 实习报告四 局域网组建与网络互连认识实验报告 一、 实习目的 通过参观计算机教学实习中心机房网络结构，认识计算机网络组成，认识局域网的组网设备，了解网线（双绞线与RJ—45 接头）的线序和制作方法；理解局域网的拓扑结构，掌握局域网组网方法，初步了解网卡和协议的安装配置。 参观认识计算机教学实习中心计算机网络的互连层次、设备，理解网络互联的概念、层次、设备；了解校园网的规划和建设。 二、 实习内容 1. 了解计算机硬件系统组成； 2. 认识网卡、网线、集线器、交换机等网络设备； 3. 了解网线的制作工具、线序和制作方法； 4. 参观并讲解信息工程学院计算机教学实习中心机房局域网组成； 5. 了解网络协议和网络配置。 6. 参观计算机教学实习中心计算机网络互连，认识网络互连的拓扑结构、互连设备、服务器、网络其它设施等。 7. 了解校园网的规划和建设。 三、 实习步骤 在本实验是在机房通过老师现场给我们讲解了局域网的相关知识，其中包括局域网的组建与网络互联的认识。老师讲完后我们自己进行了具体操作，并按着实习指导书的要求进行实习。具体实习过程如下： 1. 首先，老师进行实物分组讲解计算机硬件系统组成，网卡、网线、集线器、交换机等网络设备功能和用途，局域网组建的方法，具体讲解以太网的组网方法，包括网卡安装、网线认识和制作方法、集线器连接形式和方法等内容。老师给我们讲解了网线是由八种不同颜色的缆线组成，并且 看 到 了有32 个 接头的交换机。通过学习我认识局域网的组网设备、掌握局域网组网方法 2.参观实习机房网络的组成 观察 机房内联网计算机的数 量 、配置、使 用的操作系统、网络连接方式，交换机间 的连接关系，网络拓扑结构、网络建成的时 间 等数 据 。 记 录 网络中使 用硬件设备的名 称 、用途及 连接的方式。 画 出 实习中心网络拓扑结构示 意 图 分析 网络使 用的结构及 其所 属 类 型 。 3.了解双绞线、RJ—45 接头的制作方法 认识五类双绞线的结构：观察双绞线的对数，颜色标识。 实习使用双绞线是 5 类线。由 8 根线组成，颜色分别为：【橙白，橙】，【绿白，绿】，【蓝白，蓝】， 【棕白，棕】 认识 RJ-45 接头（水晶头）的结构：RJ-45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是 1-8。 4.观察计算机网...
