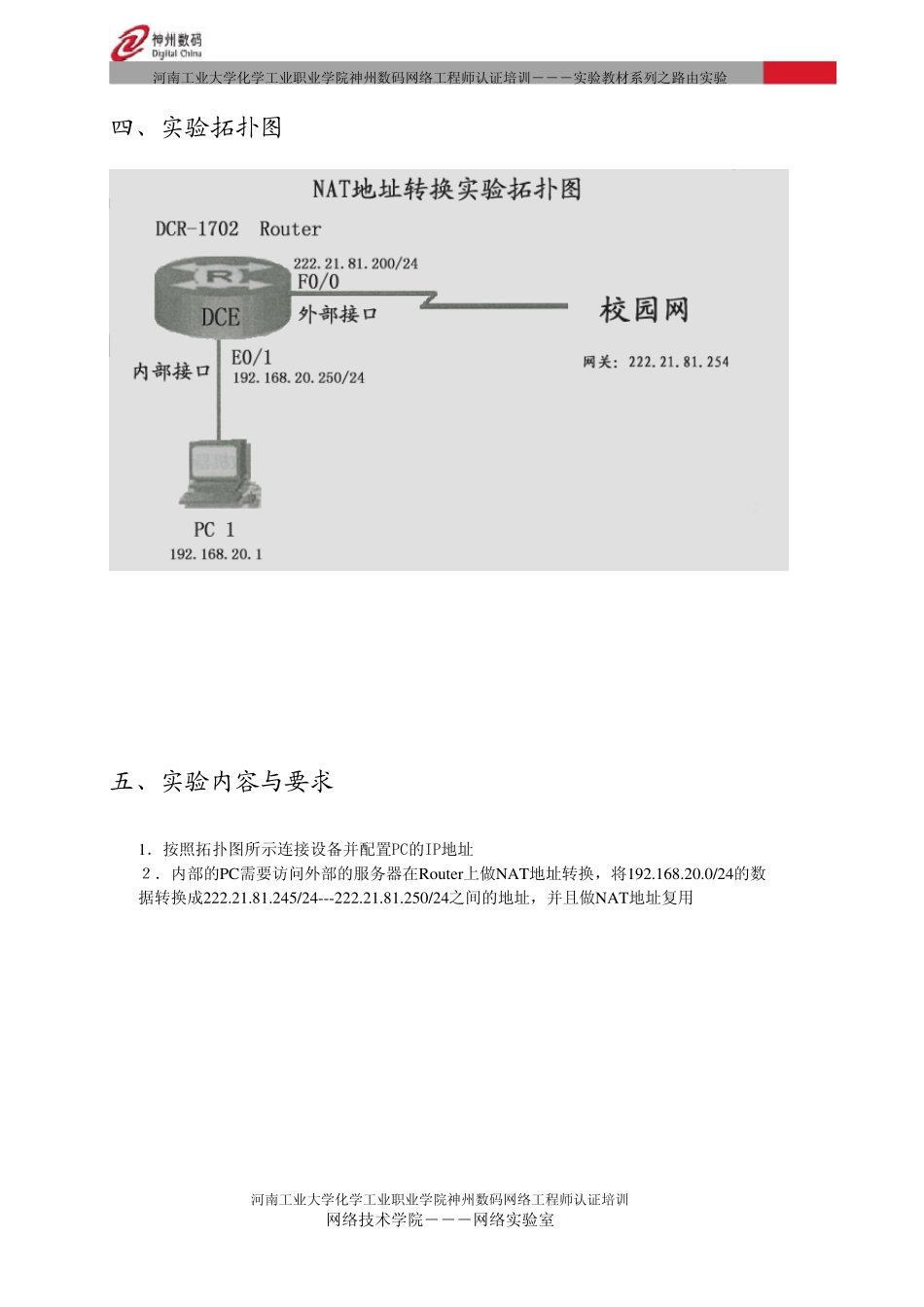

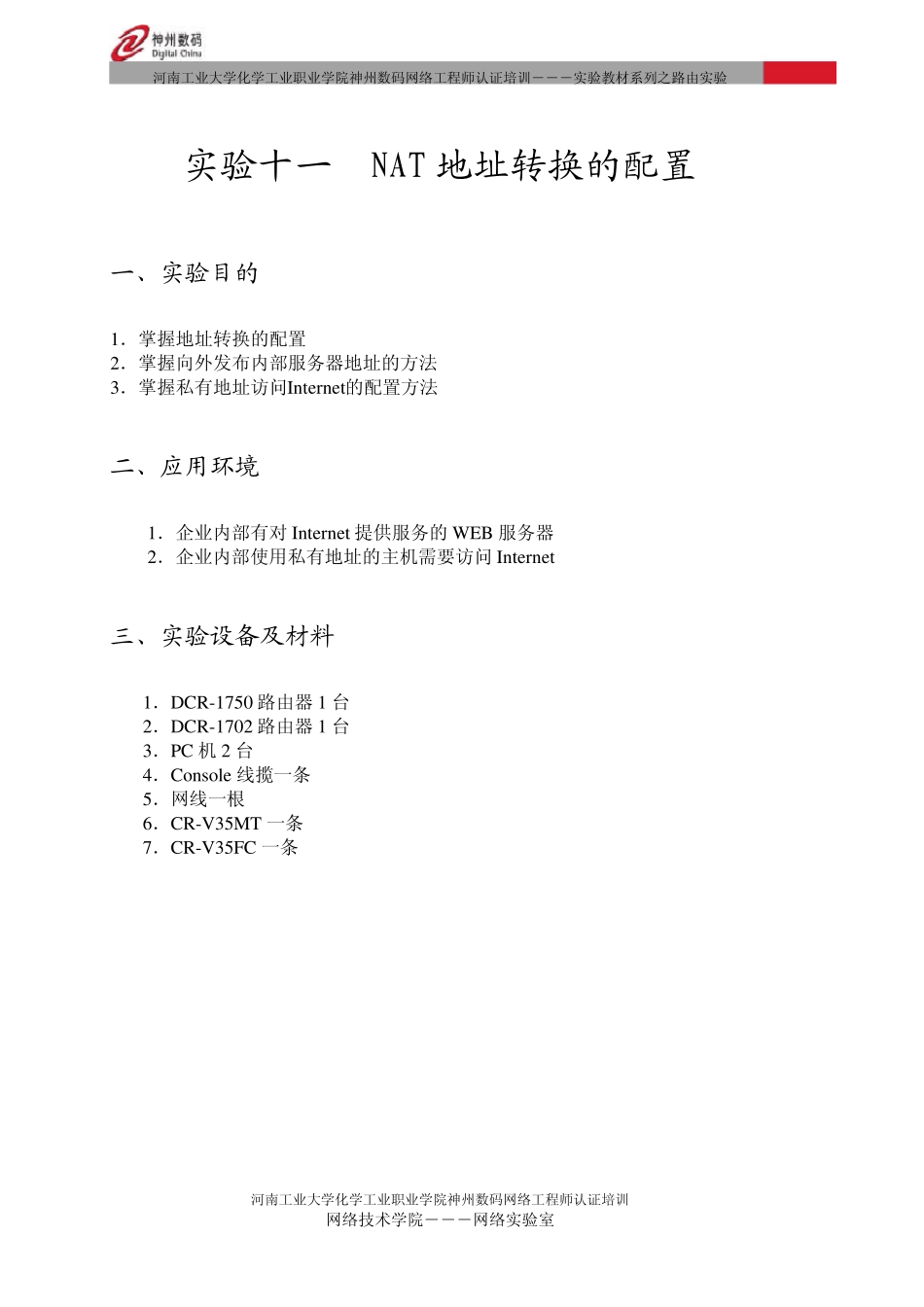

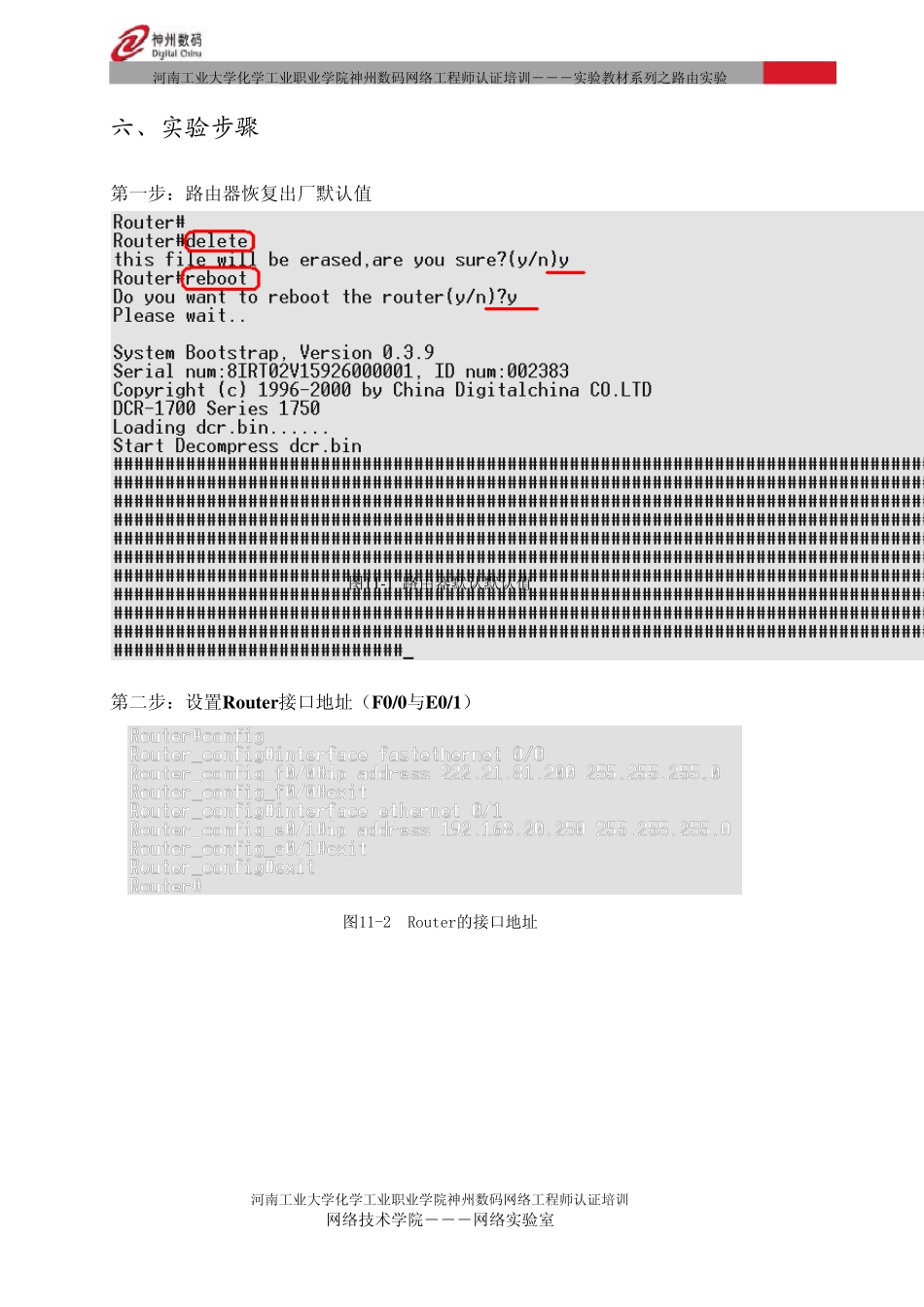

河南工业大学化学工业职业学院神州数码网络工程师认证培训―――实验教材系列之路由实验 实验十一 NAT 地址转换的配置 一、实验目的 1．掌握地址转换的配置 2．掌握向外发布内部服务器地址的方法 3．掌握私有地址访问Internet的配置方法 二、应用环境 1．企业内部有对 Internet提供服务的 WEB 服务器 2．企业内部使用私有地址的主机需要访问 Internet 三、实验设备及材料 1．DCR-1750 路由器 1 台 2．DCR-1702 路由器 1 台 3．PC 机 2 台 4．Console 线揽一条 5．网线一根 6．CR-V35MT 一条 7．CR-V35FC 一条 河南工业大学化学工业职业学院神州数码网络工程师认证培训 网络技术学院―――网络实验室 河南工业大学化学工业职业学院神州数码网络工程师认证培训―――实验教材系列之路由实验 四、实验拓扑图 五、实验内容与要求 1．按照拓扑图所示连接设备并配置PC的IP地址 ２．内部的PC需要访问外部的服务器在Rou ter上做NAT地址转换，将192.168.20.0/24的数据转换成222.21.81.245/24---222.21.81.250/24之间的地址，并且做NAT地址复用 河南工业大学化学工业职业学院神州数码网络工程师认证培训 网络技术学院―――网络实验室 河南工业大学化学工业职业学院神州数码网络工程师认证培训―――实验教材系列之路由实验 六、实验步骤 第一步：路由器恢复出厂默认值 图1 1 -1 路由器默认默认值 第二步：设置Rou ter接口地址（F0/0与E0/1） 图11-2 Router的接口地址 河南工业大学化学工业职业学院神州数码网络工程师认证培训 网络技术学院―――网络实验室 河南工业大学化学工业职业学院神州数码网络工程师认证培训―――实验教材系列之路由实验 第三步：测试路由器接口之间的连通性 图11-3 测试接口之间连通性 第四步：配置Rou ter的NAT(源/目的地址池) 图11-4 Router上配置NAT信息 第五步：在Rou ter上定义内部/外部接口 图11-5 Router上配置NAT转换接口 河南工业大学化学工业职业学院神州数码网络工程师认证培训 网络技术学院―――网络实验室 河南工业大学化学工业职业学院神州数码网络工程师认证培训―――实验教材系列之路由实验 第六步：查看Rou ter的路由表 图11-6 Router的路由表 第七步：在路由器上PingPC机及校园网网关（测试连通性） 图11-7 （测试连通性 第八步：在Rou ter-A上查看NAT地址转换表 图11-8 NAT地址转换过程 注意：端口的转换 河南工业大...
