实验2小型局域网的设计与组建_1

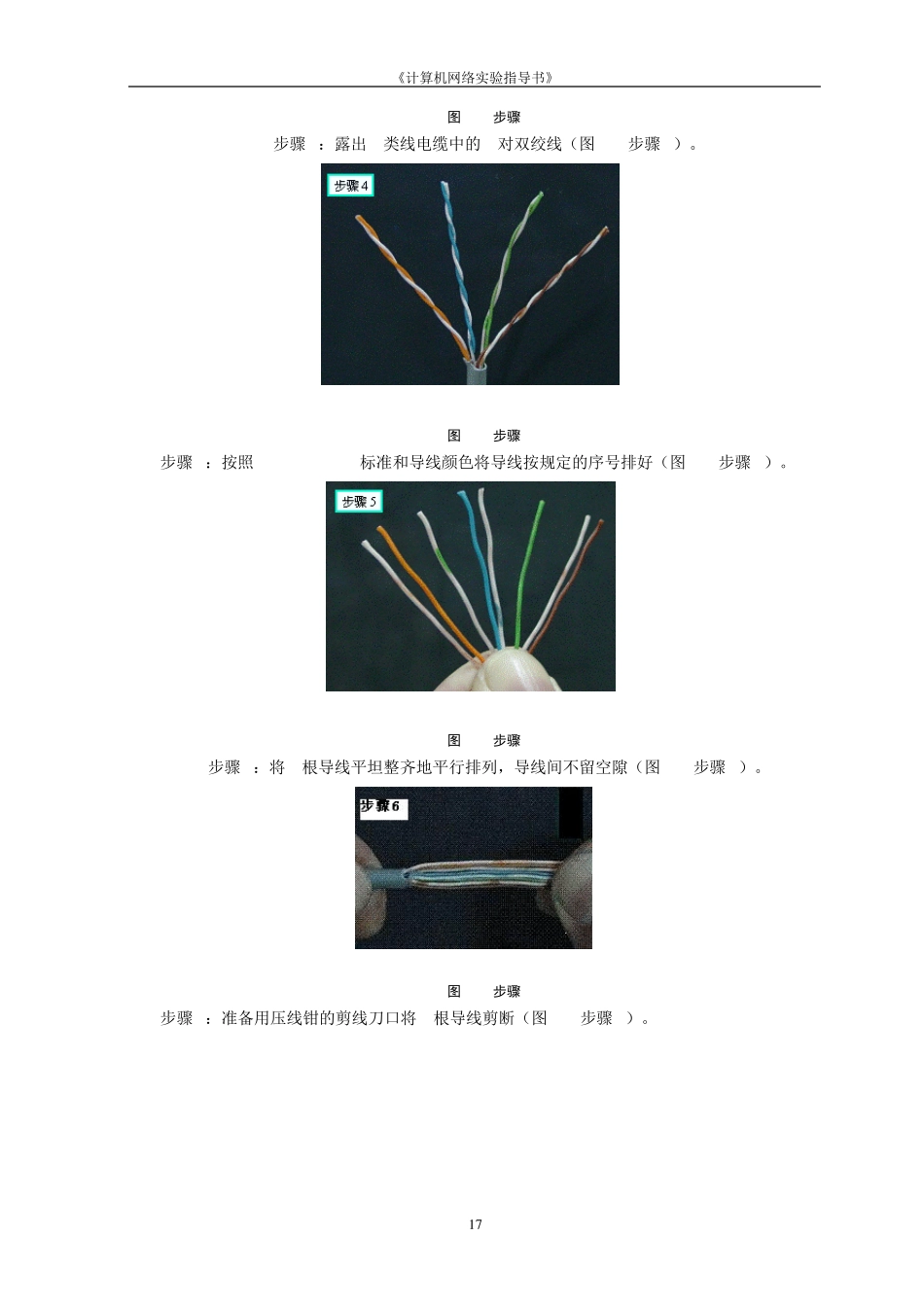

《计算机网络实验指导书》 15 实验2小型局域网的设计与组建 2.1 实验性质 本实验为设计性实验。 2.2 实验目的 1. 掌握以太网基本理论和小型LAN 的设计 2. 掌握用以太网组建小型LAN 的基本技能与故障排查 3. 掌握UTP 直通线和交叉线的制作与测试 4. 掌握LAN 设备连接的基本方法 5. 掌握网络基本命令的使用 2.3 实验环境 1. 分组实验，每组4~8 人。 2. 设备：计算机、交换机或 HUB、网线、水晶头、测线仪、线钳 2.4 实验用时 180 分钟（4 学时）。 2.5 实验内容 2.5.1 UTP制作与测试 目前，UTP的制作标准是遵循EIA (Electronic Industries Association，美国电子工业协会)和TIA(Telecommunications Industries Association，美国通讯工业协会)的EIA/TIA 568A/B标准。 T568A 线序如表2-1所示。 表2-1 T568A线序 线号 1 2 3 4 5 6 7 8 线色 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕 T568B线序如表2-2所示。 表2-2 T568B线序 线号 1 2 3 4 5 6 7 8 线色 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕 1. 直通线 直通线（直连线）的两端都采用T568B线序。 《计算机网络实验指导书》 1 6 2. 交叉线 交叉线的一端采用T568A线序，另一端采用T568B线序。 3.直通线与交叉线的选择 原则：同类设备之间连接选交叉线，不同类型设备之间连接选直通线。 计算机（网卡）与计算机（网卡）之间、交换机与交换机之间、计算机（网卡）与路由器之间、路由器与路由器之间连接采用交叉线。 计算机（网卡）与交换机或HUB之间、路由器与交换机或HUB之间连接采用直通线。 4. UTP制作步骤 步骤 1：准备好 5类线、RJ-45插头和一把专用的压线钳（图 2-1步骤 1）。 图 2-1 步骤 1 步骤 2：用压线钳的剥线刀口将 5类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距 5类线的端头至少 2厘米（图 2-2步骤 2）。 图 2-2 步骤 2 步骤 3：将划开的外保护套管剥去（旋转、向外抽） （图 2-3步骤 3）。 《计算机网络实验指导书》 1 7 图 2-3 步骤 3 步骤4：露出5类线电缆中的4对双绞线（图2-4步骤4）。 图 2-4 步骤 4 步骤5：按照 EIA/TIA-568B标准和导线颜色将导线按规定的序号排好（图2-5步骤5）。 图 2-5 步骤 5 步骤6：将 8根导线平坦整齐地平行排列，导线间不留空隙（图2-6步骤6）。 图 2-6 步骤 6 步骤7：准备用压线钳的...
