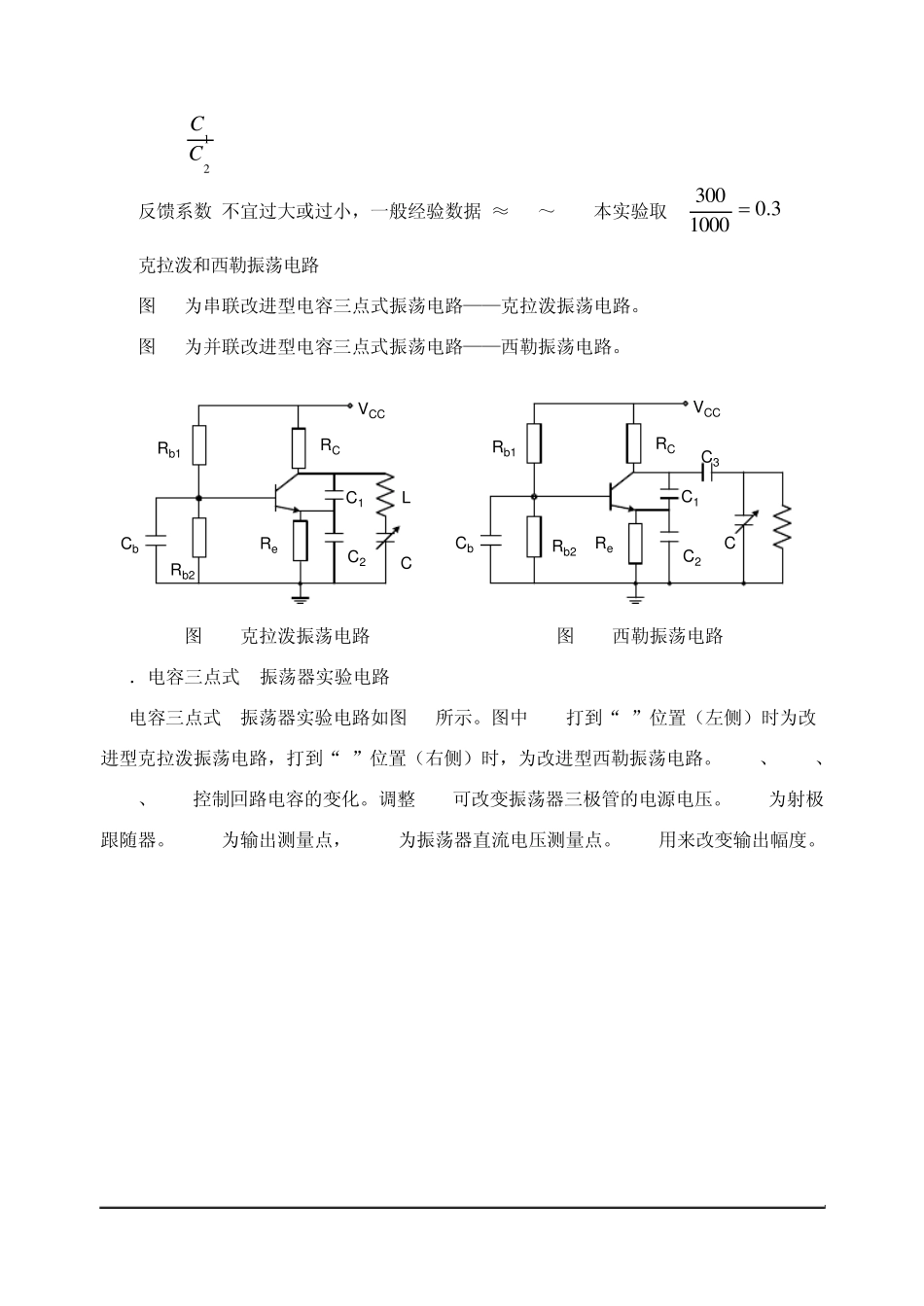

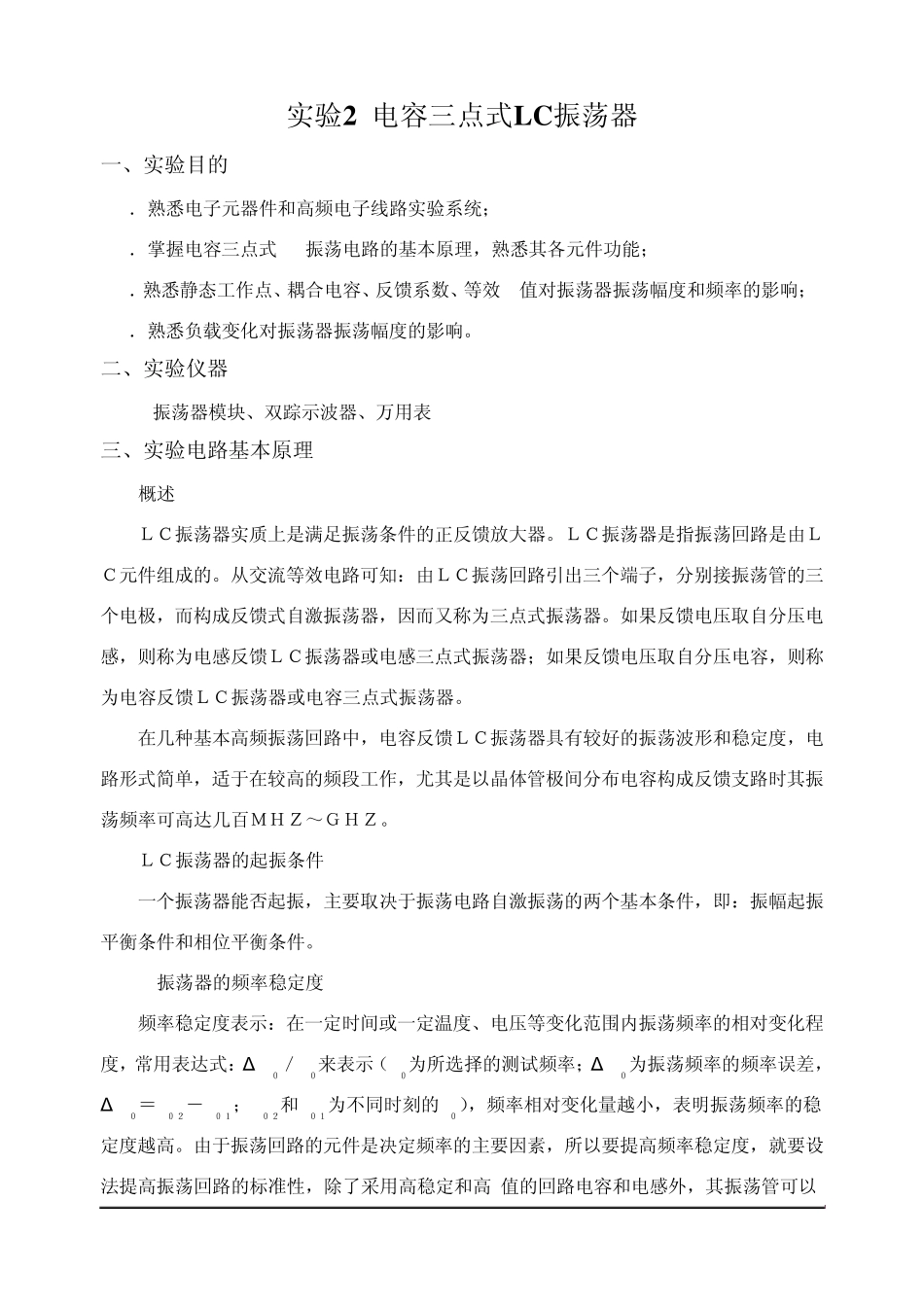

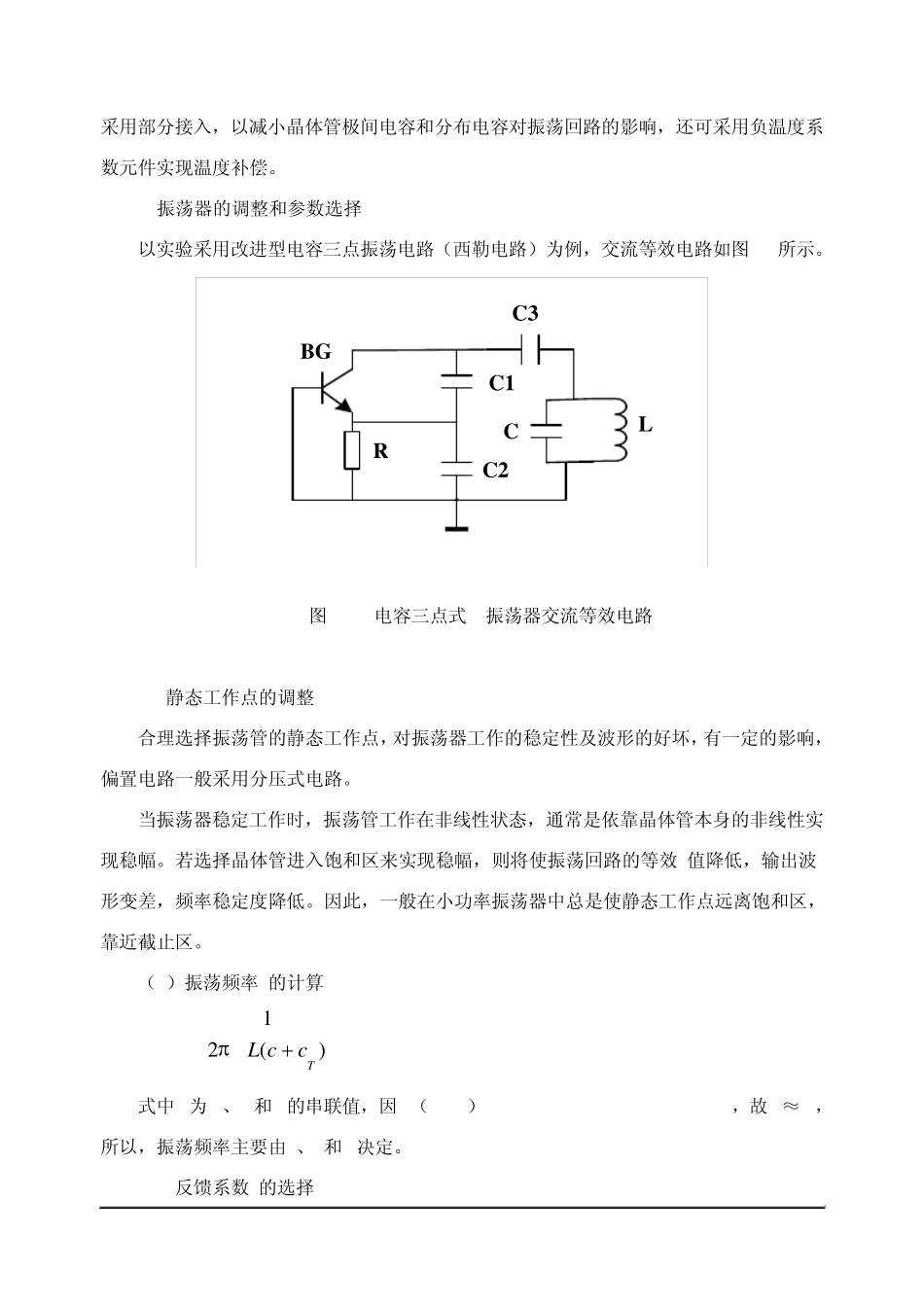

实验2 电容三点式LC振荡器 一、实验目的 1．熟悉电子元器件和高频电子线路实验系统； 2．掌握电容三点式LC振荡电路的基本原理，熟悉其各元件功能； 3．熟悉静态工作点、耦合电容、反馈系数、等效 Q值对振荡器振荡幅度和频率的影响； 4．熟悉负载变化对振荡器振荡幅度的影响。 二、实验仪器 LC振荡器模块、双踪示波器、万用表 三、实验电路基本原理 1.概述 ＬＣ振荡器实质上是满足振荡条件的正反馈放大器。ＬＣ振荡器是指振荡回路是由ＬＣ元件组成的。从交流等效电路可知：由ＬＣ振荡回路引出三个端子，分别接振荡管的三个电极，而构成反馈式自激振荡器，因而又称为三点式振荡器。如果反馈电压取自分压电感，则称为电感反馈ＬＣ振荡器或电感三点式振荡器；如果反馈电压取自分压电容，则称为电容反馈ＬＣ振荡器或电容三点式振荡器。 在几种基本高频振荡回路中，电容反馈ＬＣ振荡器具有较好的振荡波形和稳定度，电路形式简单，适于在较高的频段工作，尤其是以晶体管极间分布电容构成反馈支路时其振荡频率可高达几百ＭＨＺ～ＧＨＺ。 2.ＬＣ振荡器的起振条件 一个振荡器能否起振，主要取决于振荡电路自激振荡的两个基本条件，即：振幅起振平衡条件和相位平衡条件。 3.LC振荡器的频率稳定度 频率稳定度表示：在一定时间或一定温度、电压等变化范围内振荡频率的相对变化程度，常用表达式：Δ f０／f０来表示（f０为所选择的测试频率；Δ f０为振荡频率的频率误差，Δ f０＝f０２－f０１；f０２和f０１为不同时刻的f０），频率相对变化量越小，表明振荡频率的稳定度越高。由于振荡回路的元件是决定频率的主要因素，所以要提高频率稳定度，就要设法提高振荡回路的标准性，除了采用高稳定和高Q值的回路电容和电感外，其振荡管可以采用部分接入，以减小晶体管极间电容和分布电容对振荡回路的影响，还可采用负温度系数元件实现温度补偿。 4.LC振荡器的调整和参数选择 以实验采用改进型电容三点振荡电路（西勒电路）为例，交流等效电路如图2-1所示。 图2-1 电容三点式LC振荡器交流等效电路 (1)静态工作点的调整 合理选择振荡管的静态工作点，对振荡器工作的稳定性及波形的好坏，有一定的影响，偏置电路一般采用分压式电路。 当振荡器稳定工作时，振荡管工作在非线性状态，通常是依靠晶体管本身的非线性实现稳幅。若选择晶体管进入饱和区来实现稳幅，则将使振荡回路的等效Q值降低，输出波形变差，频率稳定度降低。因此，一般在小功率...
