实验3电容三点式LC振荡器

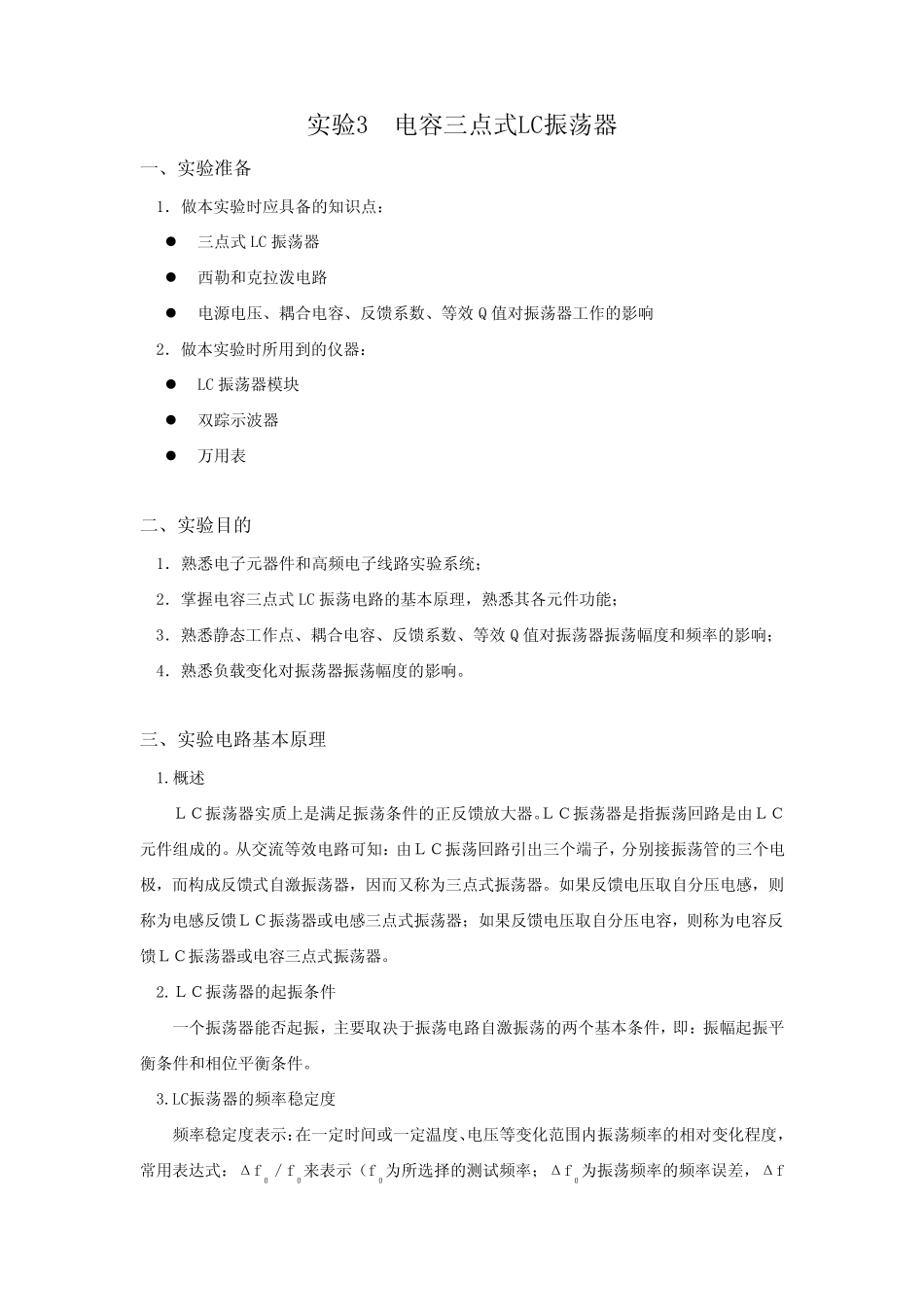

实验3电容三点式LC振荡器_第1页
1/7

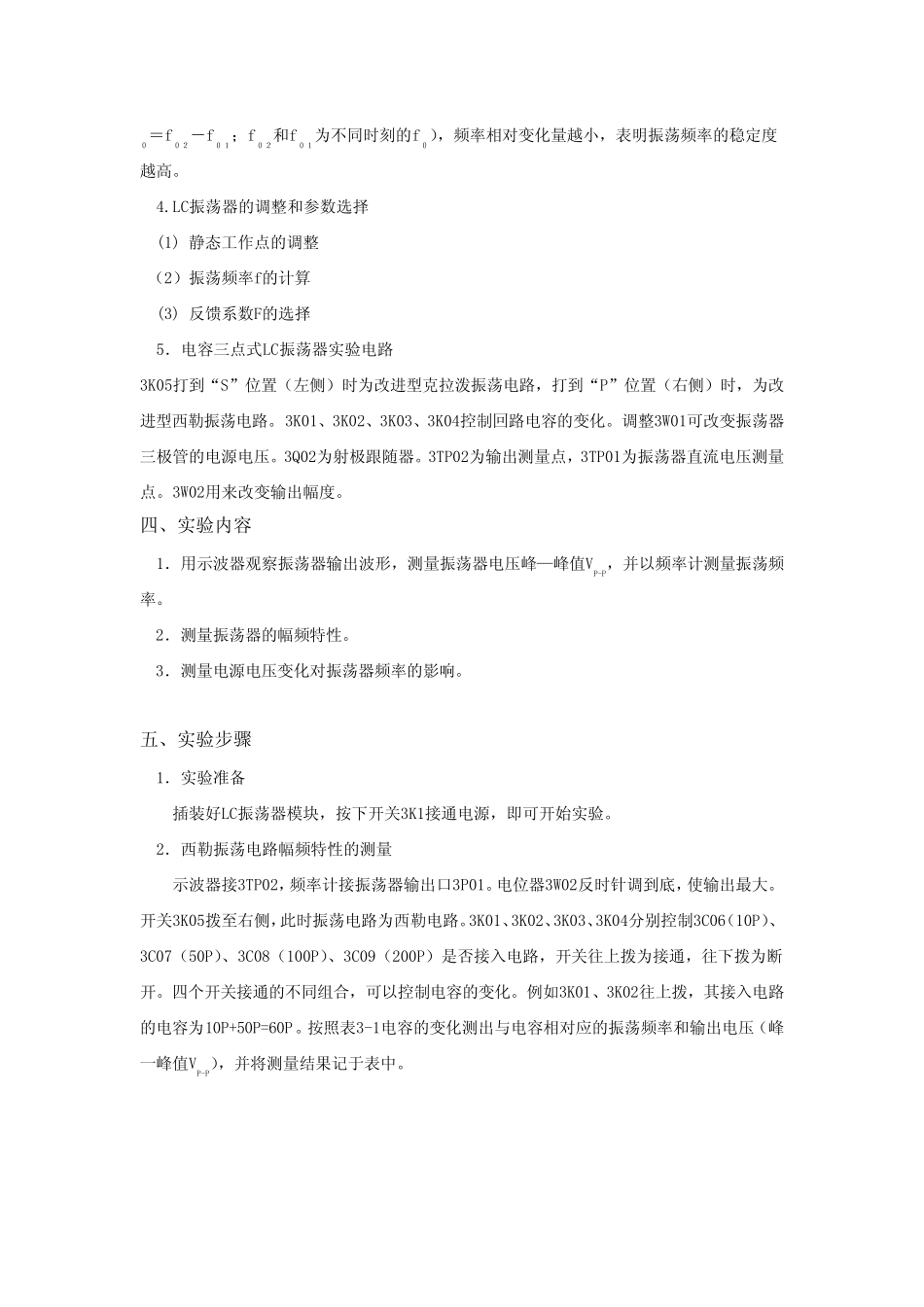

实验3电容三点式LC振荡器_第2页
2/7
实验3电容三点式LC振荡器_第3页
3/7
实 验 3 电 容 三 点 式 LC振 荡 器 一 、 实 验 准 备 1. 做 本 实 验 时 应 具 备 的 知 识 点 :  三 点 式 LC 振 荡 器  西 勒 和 克 拉 泼 电 路  电 源 电 压 、 耦 合 电 容 、 反 馈 系 数 、 等 效Q 值 对 振 荡 器 工 作 的 影 响 2. 做 本 实 验 时 所 用 到 的 仪 器 :  LC 振 荡 器 模 块  双 踪 示 波 器  万 用 表 二 、 实 验 目 的 1. 熟 悉 电 子 元 器 件 和 高 频 电 子 线 路 实 验 系 统 ; 2. 掌 握 电 容 三 点 式 LC 振 荡 电 路 的 基 本 原 理 , 熟 悉 其 各 元 件 功 能 ; 3. 熟 悉 静 态 工 作 点 、 耦 合 电 容 、 反 馈 系 数 、 等 效Q 值 对 振 荡 器 振 荡 幅 度 和 频 率 的 影 响 ; 4. 熟 悉 负 载 变 化 对 振 荡 器 振 荡 幅 度 的 影 响 。 三 、 实 验 电 路 基 本 原 理 1.概 述 L C 振 荡 器 实 质 上 是 满 足 振 荡 条 件 的 正 反 馈 放 大 器 。L C 振 荡 器 是 指 振 荡 回 路 是 由 L C元 件 组 成 的 。 从 交 流 等 效 电 路 可 知 : 由 L C 振 荡 回 路 引 出 三 个 端 子 , 分 别 接 振 荡 管 的 三 个 电极 , 而 构 成 反 馈 式 自 激 振 荡 器 , 因 而 又 称为三 点 式 振 荡 器 。 如果反 馈 电 压 取自 分 压 电 感, 则称为电 感反 馈 L C 振 荡 器 或电 感三 点 式 振 荡 器 ; 如果反 馈 电 压 取自 分 压 电 容 , 则称为电 容 反馈 L C 振 荡 器 或电 容 三 点 式 振 荡 器 。 2.L C 振 荡 器 的 起振 条 件 一 个 振 荡 器 能 否起振 , 主要取决于振 荡 电 路 自 激 振 荡 的 两个 基 本 条 件 , 即: 振 幅 起振 平衡条 件 和 相位平衡条 件 。 3.LC振 荡 器 的 频 率 稳定度 频 率 稳定度 表 示 :在一 定时 间或一 定温度 、电 压 等 变 化 范围内振 荡 频 率 的 相对 变 化 程度 ,常用 表 达式 : Δf0 / f0 来 表 示 ( f0 为...
