实验3示波器和万用表的使用

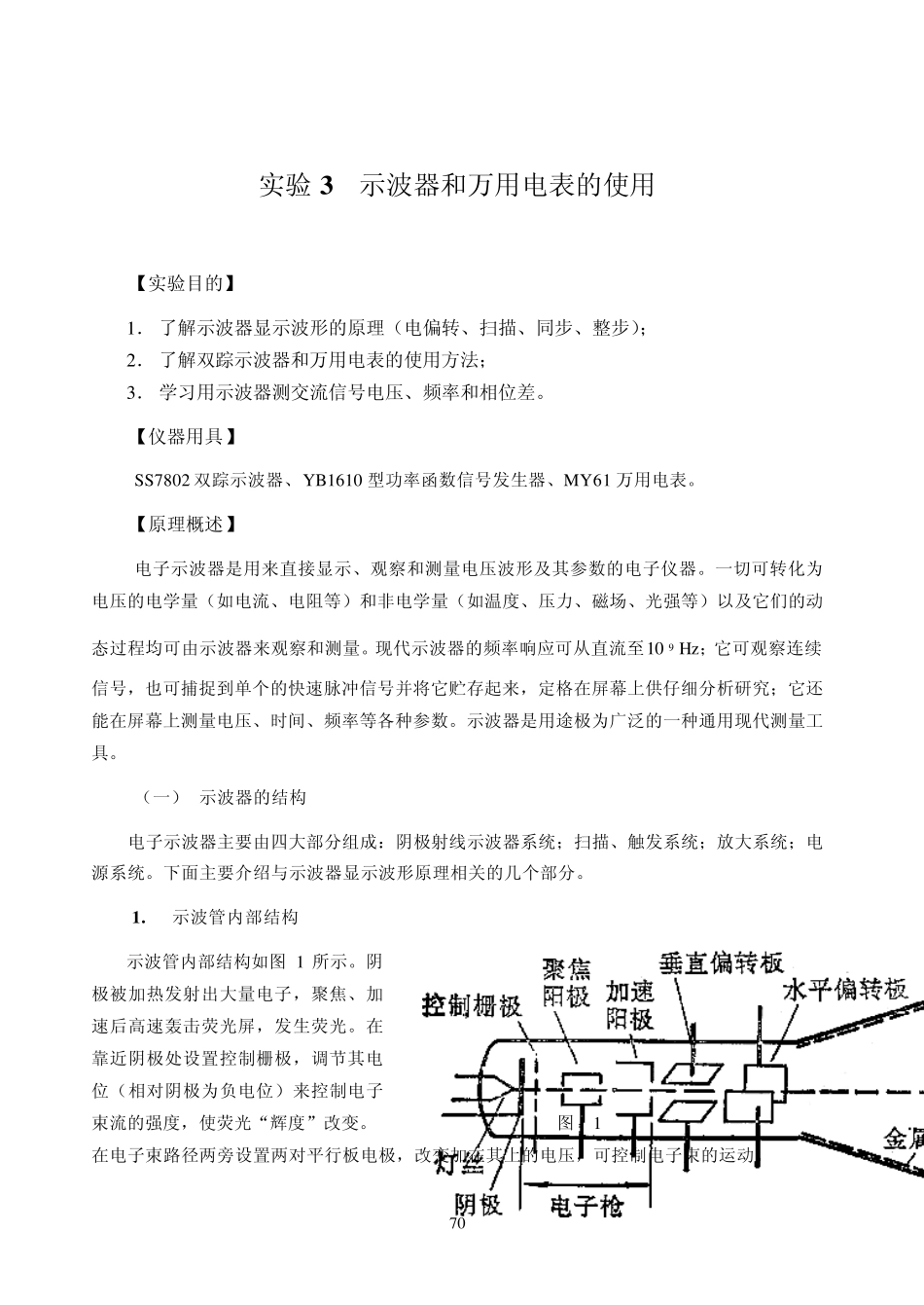

实验3示波器和万用表的使用_第1页
1/14

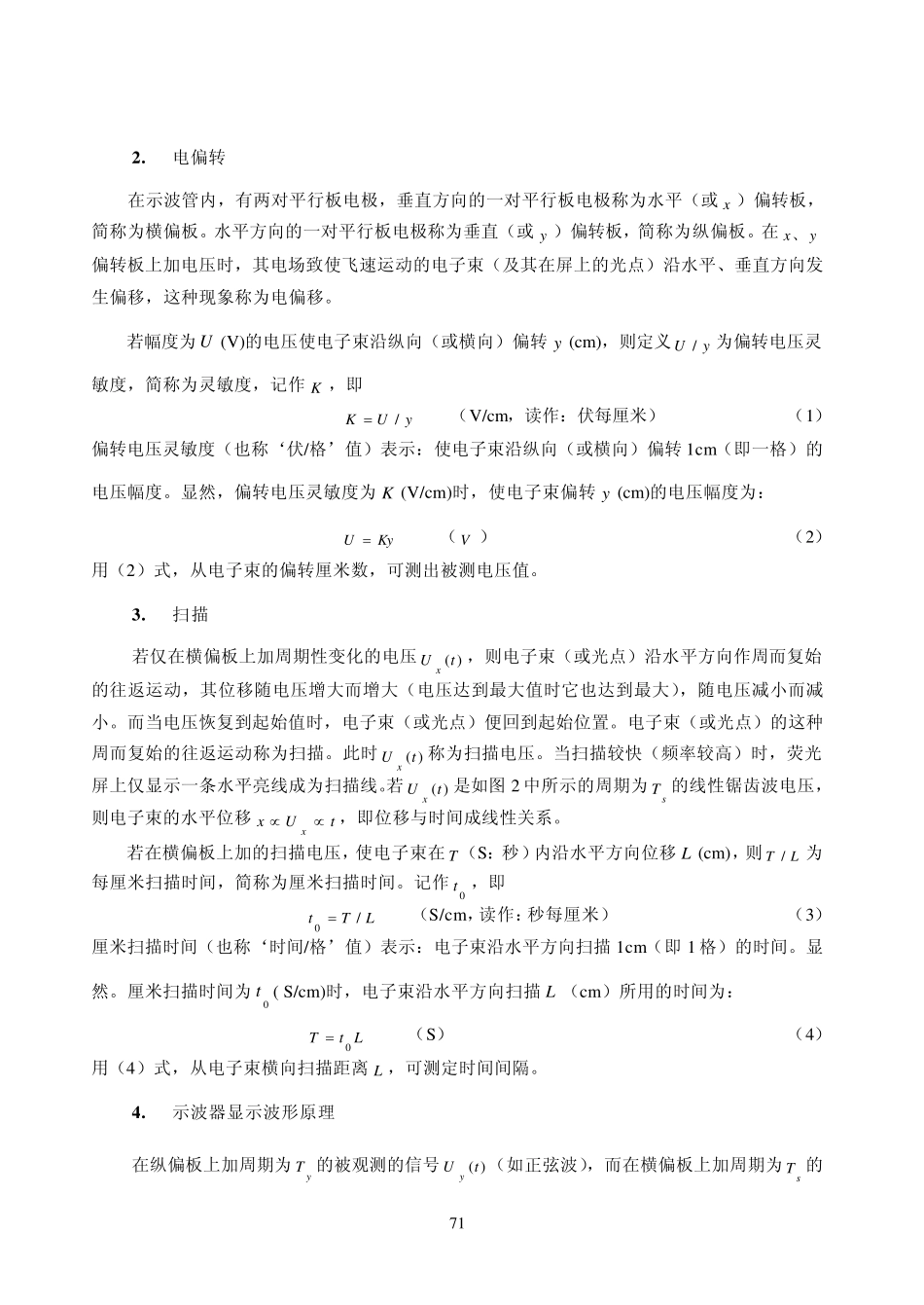

实验3示波器和万用表的使用_第2页
2/14

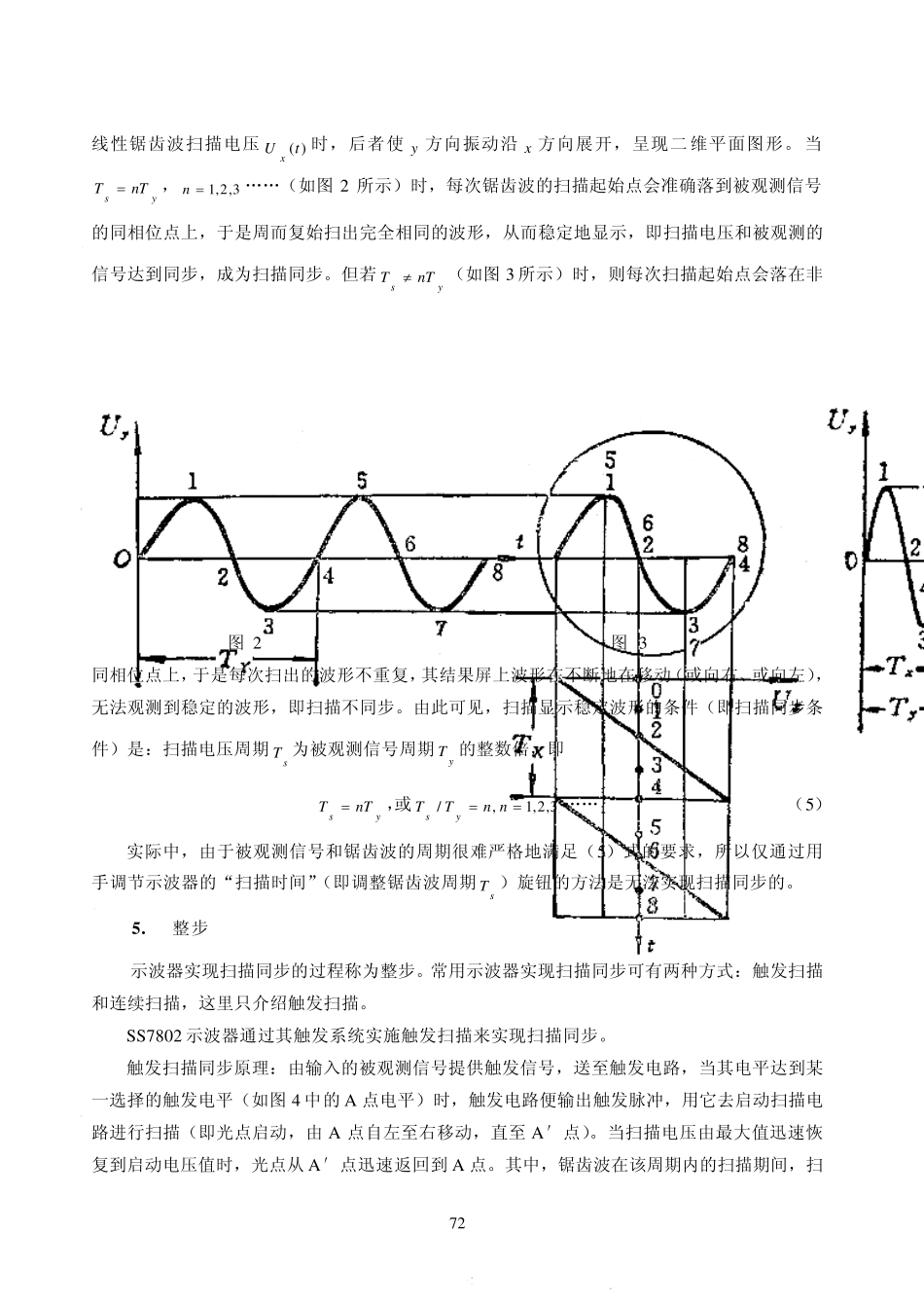

实验3示波器和万用表的使用_第3页
3/14
70 实验 3 示波器和万用电表的使用 【实验目的】 1. 了解示波器显示波形的原理(电偏转、扫描、同步、整步); 2. 了解双踪示波器和万用电表的使用方法; 3. 学习用示波器测交流信号电压、频率和相位差。 【仪器用具】 SS7802 双踪示波器、YB1610 型功率函数信号发生器、MY61 万用电表。 【原理概述】 电子示波器是用来直接显示、观察和测量电压波形及其参数的电子仪器。一切可转化为电压的电学量(如电流、电阻等)和非电学量(如温度、压力、磁场、光强等)以及它们的动态过程均可由示波器来观察和测量。现代示波器的频率响应可从直流至910Hz;它可观察连续信号,也可捕捉到单个的快速脉冲信号并将它贮存起来,定格在屏幕上供仔细分析研究;它还能在屏幕上测量电压、时间、频率等各种参数。示波器是用途极为广泛的一种通用现代测量工具。 (一) 示波器的结构 电子示波器主要由四大部分组成:阴极射线示波器系统;扫描、触发系统;放大系统;电源系统。下面主要介绍与示波器显示波形原理相关的几个部分。 1 . 示波管内部结构 示波管内部结构如图1 所示。阴极被加热发射出大量电子,聚焦、加速后高速轰击荧光屏,发生荧光。在靠近阴极处设置控制栅极,调节其电位(相对阴极为负电位)来控制电子束流的强度,使荧光“辉度”改变。 图 1 在电子束路径两旁设置两对平行板电极,改变加在其上的电压,可控制电子束的运动。 71 2 . 电偏转 在示波管内,有两对平行板电极,垂直方向的一对平行板电极称为水平(或x )偏转板, 简称为横偏板。水平方向的一对平行板电极称为垂直(或y )偏转板,简称为纵偏板。在yx 、偏转板上加电压时,其电场致使飞速运动的电子束(及其在屏上的光点)沿水平、垂直方向发生偏移,这种现象称为电偏移。 若幅度为U (V)的电压使电子束沿纵向(或横向)偏转y (cm ),则定义yU /为偏转电压灵敏度,简称为灵敏度,记作K ,即 yUK/ (V/cm ,读作:伏每厘米) (1) 偏转电压灵敏度(也称‘伏/格’值)表示:使电子束沿纵向(或横向)偏转1cm (即一格)的电压幅度。显然,偏转电压灵敏度为K (V/cm )时,使电子束偏转y (cm )的电压幅度为: KyU  (V ) (2) 用(2)式,从电子束的偏转厘米数,可测出被测电压值。 3 . 扫描 若仅在横偏板上加周期性变化的电压)(tU x,则电子束(或光点)沿水平方向作周而复始 的往返运动,其位移随电压增大而增大(电...
