实验9机械传动性能参数测试分析重庆大学机械基础实验报告

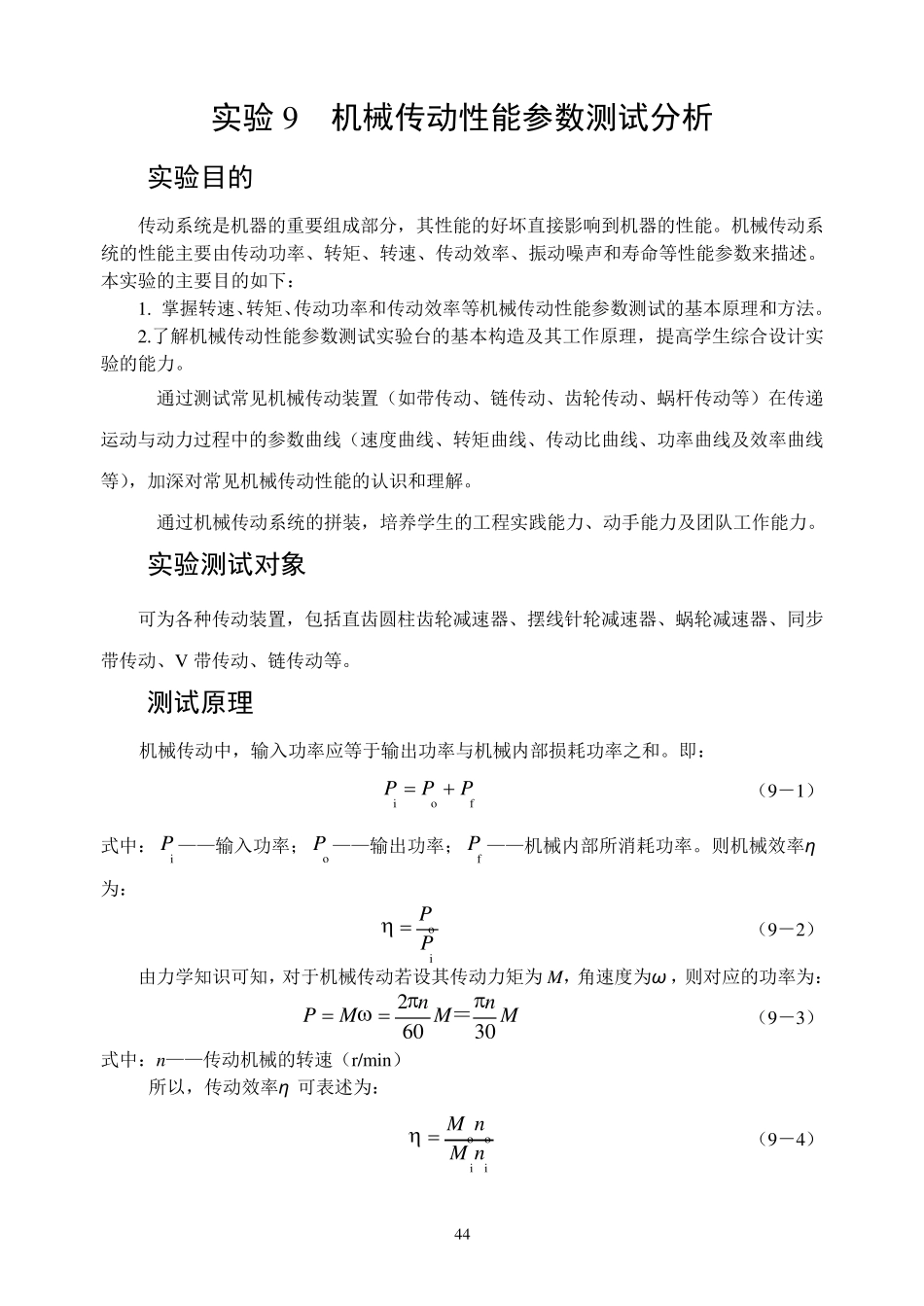

44 实验9 机械传动性能参数测试分析 9.1实验目的 传动系统是机器的重要组成部分，其性能的好坏直接影响到机器的性能。机械传动系统的性能主要由传动功率、转矩、转速、传动效率、振动噪声和寿命等性能参数来描述。本实验的主要目的如下： 1. 掌握转速、转矩、传动功率和传动效率等机械传动性能参数测试的基本原理和方法。 2.了解机械传动性能参数测试实验台的基本构造及其工作原理，提高学生综合设计实验的能力。 3.通过测试常见机械传动装置（如带传动、链传动、齿轮传动、蜗杆传动等）在传递运动与动力过程中的参数曲线（速度曲线、转矩曲线、传动比曲线、功率曲线及效率曲线等），加深对常见机械传动性能的认识和理解。 4.通过机械传动系统的拼装，培养学生的工程实践能力、动手能力及团队工作能力。 9.2实验测试对象 可为各种传动装置，包括直齿圆柱齿轮减速器、摆线针轮减速器、蜗轮减速器、同步带传动、V 带传动、链传动等。 9.3测试原理 机械传动中，输入功率应等于输出功率与机械内部损耗功率之和。即： foiPPP （9－1） 式中：iP ——输入功率；oP ——输出功率；fP ——机械内部所消耗功率。则机械效率η为： ioPP （9－2） 由力学知识可知，对于机械传动若设其传动力矩为 M，角速度为ω ，则对应的功率为： MnMnMP30602＝ （9－3） 式中：n——传动机械的转速（r/min） 所以，传动效率η 可表述为： iioonMnM （9－4） 45 式中： Mi， Mo——分别为传动机械输入、输出转矩 ni ，no——分别为传动机械输入、输出转速 因此，若能利用仪器测出被测试对象的输入转矩和转速，以及其输出转矩和转速，就可以通过式（9－4）计算出其传动效率。 9.4实验台的组成及主要实验测试仪器设备 9.4.1实验台的类型 根据测试对象的功率的大小，机械传动性能参数测试实验台可采用开放功率流式与封闭功率流式两种构造形式。 开放功率流式实验台借助一个加载装置(机械制动器、电磁测功器或磁粉制动器)来消耗测试对象所传递的能量。开放功率流式的优点是与实际工作情况一致，实验装置简单，安装方便；缺点是能量消耗大，对于需作较长时间试验的场合(如疲劳试验)，耗费能量尤其严重。一般测试对象的功率较小时多采用此种形式。 封闭功率流式实验台采用输出功率反馈给输入从而形成功率流封闭。封闭功率流式的优点是电源只供给传动中摩擦阻力所消耗的功率，可以大大地减小功耗；缺点是实验台的...
