实验一双绞线的制作与测试

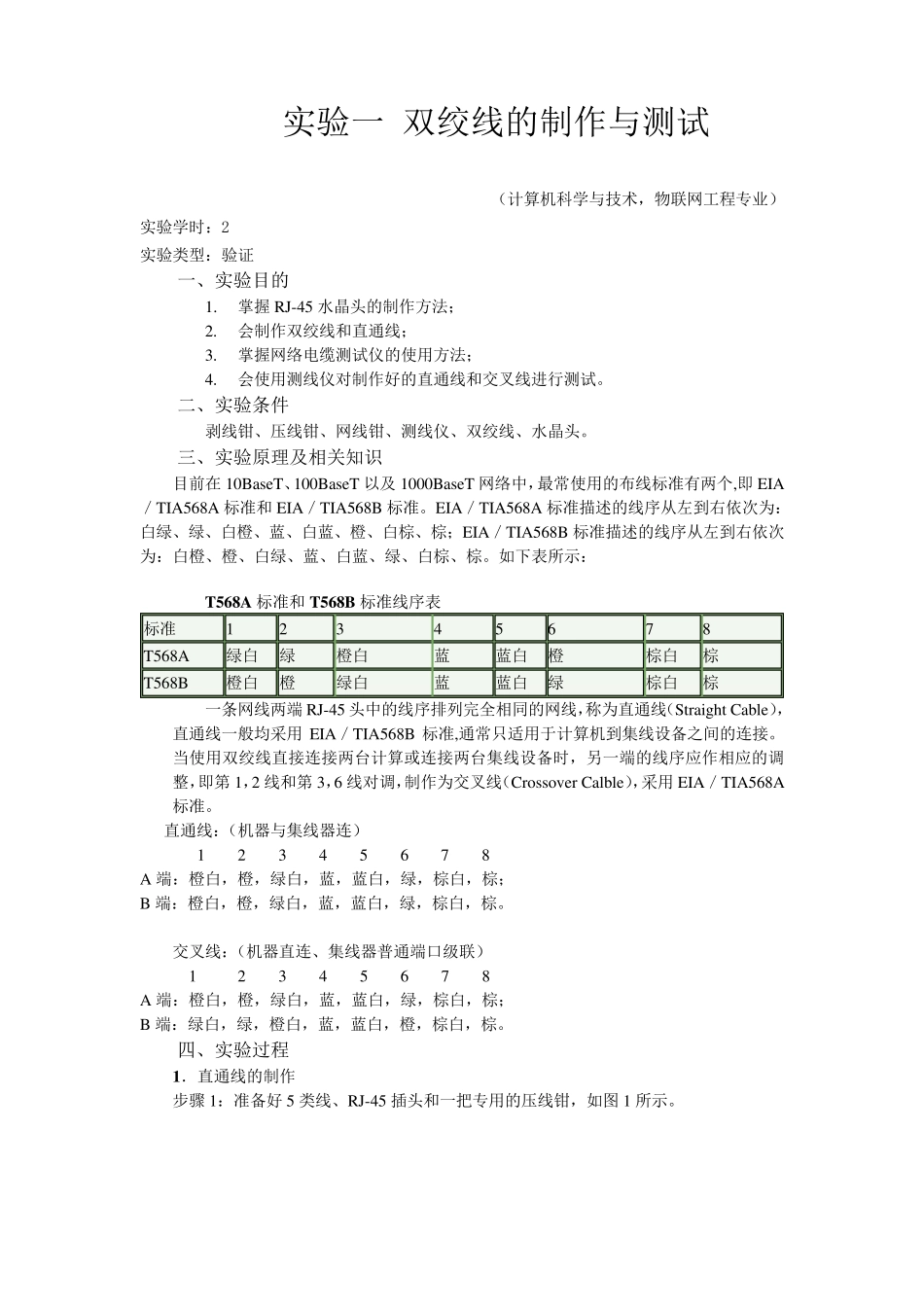

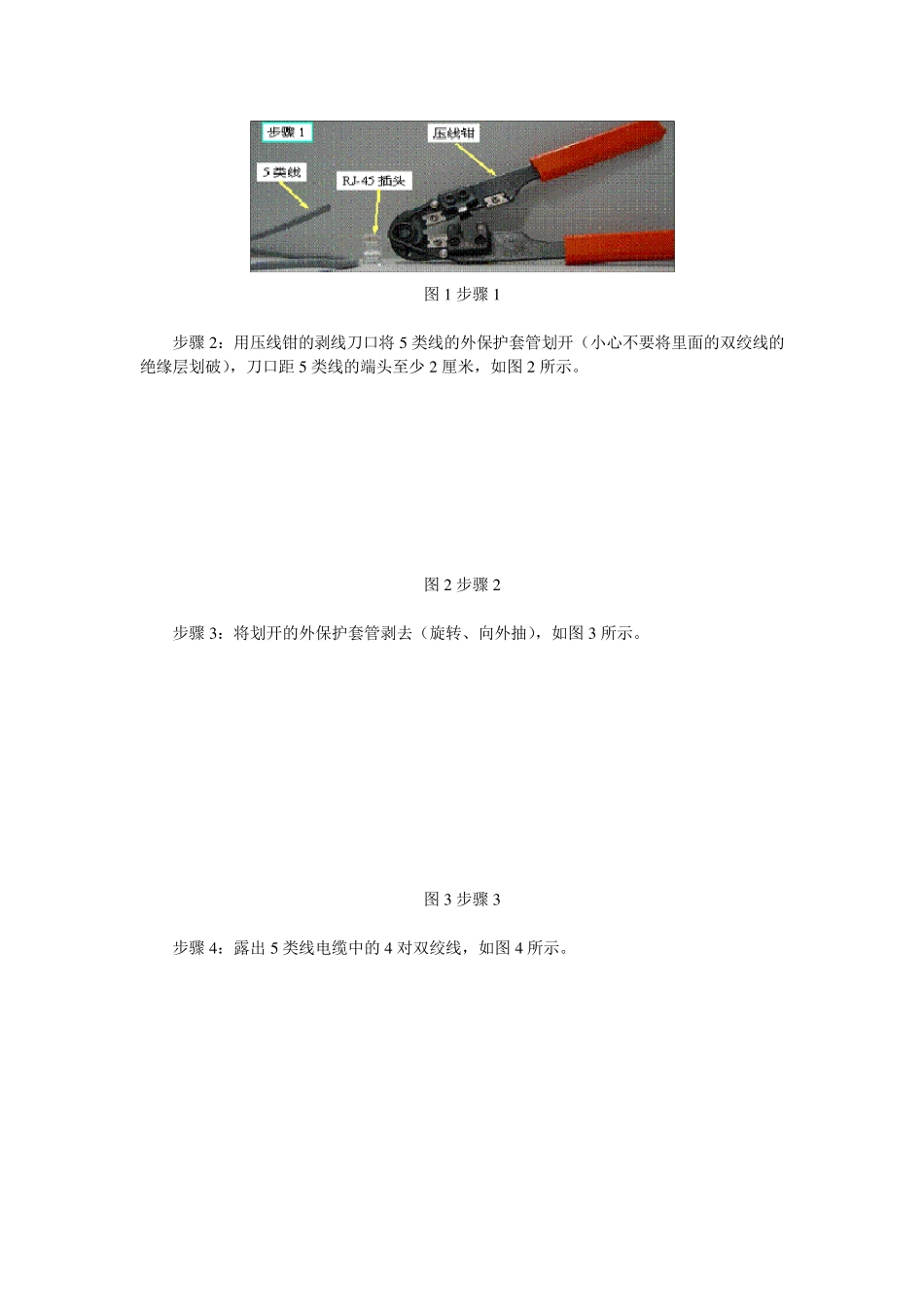

实验一 双绞线的制作与测试 （计算机科学与技术，物联网工程专业） 实验学时：2 实验类型：验证 一、实验目的 1. 掌握 RJ-45 水晶头的制作方法； 2. 会制作双绞线和直通线； 3. 掌握网络电缆测试仪的使用方法； 4. 会使用测线仪对制作好的直通线和交叉线进行测试。 二、实验条件 剥线钳、压线钳、网线钳、测线仪、双绞线、水晶头。 三、实验原理及相关知识 目前在 10BaseT、100BaseT 以及 1000BaseT 网络中，最常使用的布线标准有两个,即 EIA／TIA568A 标准和 EIA／TIA568B 标准。EIA／TIA568A 标准描述的线序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；EIA／TIA568B 标准描述的线序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。如下表所示： T568A 标准和 T568B 标准线序表 标准 1 2 3 4 5 6 7 8 T568A 绿白 绿 橙白 蓝 蓝白 橙 棕白 棕 T568B 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 一条网线两端 RJ-45 头中的线序排列完全相同的网线，称为直通线（Straight Cable），直通线一般均采用 EIA／TIA568B 标准,通常只适用于计算机到集线设备之间的连接。当使用双绞线直接连接两台计算或连接两台集线设备时，另一端的线序应作相应的调整，即第 1，2 线和第 3，6 线对调，制作为交叉线（Crossov er Calble），采用 EIA／TIA568A标准。 直通线：（机器与集线器连） 1 2 3 4 5 6 7 8 A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。 交叉线：（机器直连、集线器普通端口级联） 1 2 3 4 5 6 7 8 A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。 四、实验过程 1．直通线的制作 步骤 1：准备好 5 类线、RJ-45 插头和一把专用的压线钳，如图 1 所示。 图1 步骤1 步骤2 ：用压线钳的剥线刀口将5 类线的外保护套管划开（小心不要将里面的双绞线的绝缘层划破），刀口距5 类线的端头至少2 厘米，如图2 所示。 图2 步骤2 步骤3 ：将划开的外保护套管剥去（旋转、向外抽），如图3 所示。 图3 步骤3 步骤4 ：露出 5 类线电缆中的4 对双绞线，如图4 所示。 图4 步骤4 步骤5：按照EIA/TIA-568B 标准和导线颜色将导线按规定的序号排好。 步骤6：将8 根导线平坦整齐地平行排列，导线间不留空隙，如...
