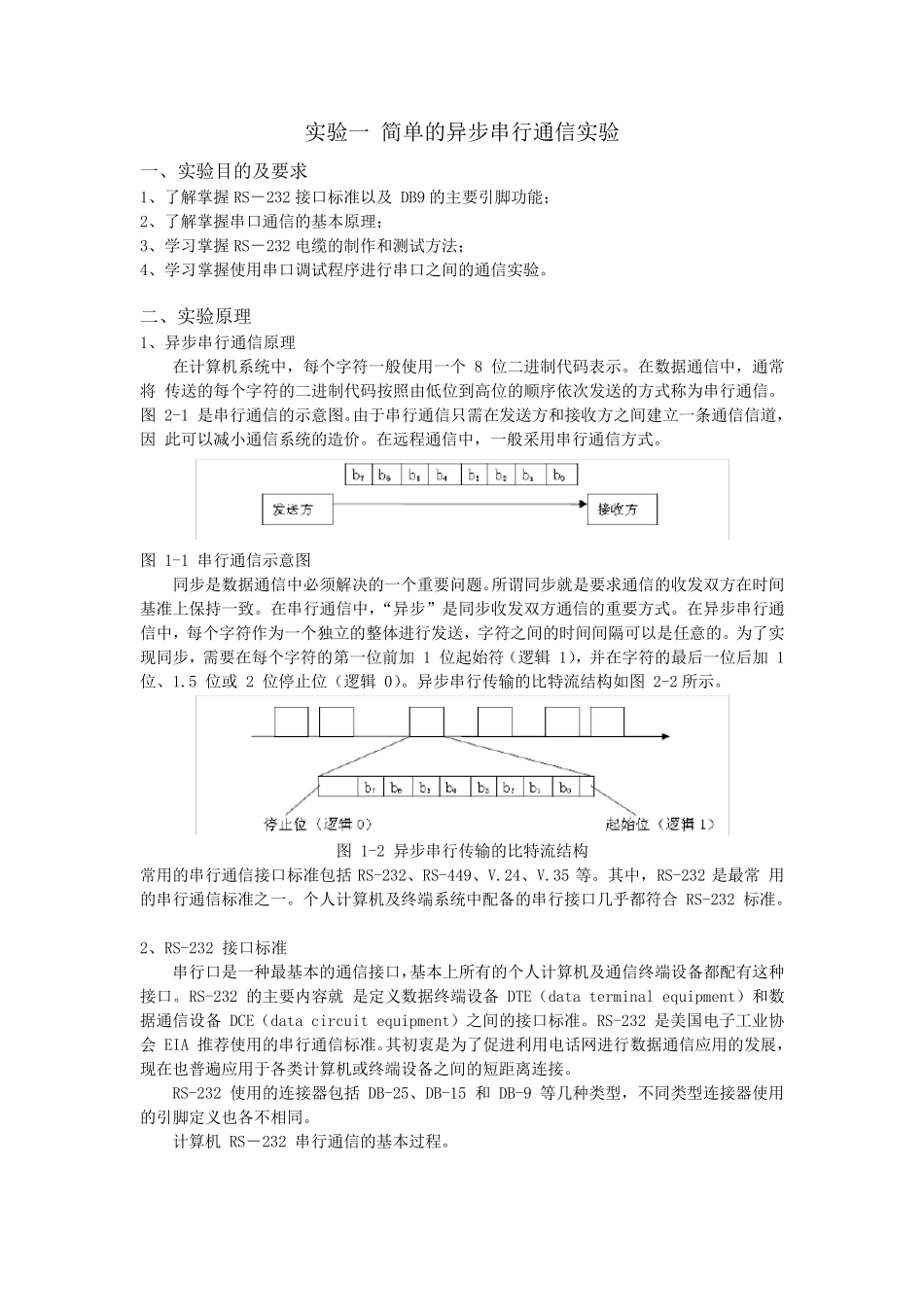

实 验 一 简 单 的 异 步 串 行 通 信 实 验 一 、 实 验 目 的 及 要 求 1、 了 解 掌 握 RS- 232 接 口 标 准 以 及 DB9 的 主 要 引 脚 功 能 ; 2、 了 解 掌 握 串 口 通 信 的 基 本 原 理 ; 3、 学 习 掌 握 RS- 232 电 缆 的 制 作 和 测 试 方 法 ; 4、 学 习 掌 握 使 用 串 口 调 试 程 序 进 行 串 口 之 间 的 通 信 实 验 。 二 、 实 验 原 理 1、 异 步 串 行 通 信 原 理 在 计 算 机 系 统 中 , 每 个 字 符 一 般 使 用 一 个 8 位 二 进 制 代 码 表 示 。 在 数 据 通 信 中 , 通 常将 传 送 的 每 个 字 符 的 二 进 制 代 码 按 照 由 低 位 到 高 位 的 顺 序 依 次 发 送 的 方 式 称 为 串 行 通 信 。图 2-1 是 串 行 通 信 的 示 意 图 。由 于 串 行 通 信 只 需 在 发 送 方 和 接 收 方 之 间 建 立 一 条 通 信 信 道 ,因 此 可 以 减 小 通 信 系 统 的 造 价 。 在 远 程 通 信 中 , 一 般 采 用 串 行 通 信 方 式 。 图 1-1 串 行 通 信 示 意 图 同 步 是 数 据 通 信 中 必 须 解 决 的 一 个 重 要 问 题 。所 谓 同 步 就 是 要 求 通 信 的 收 发 双 方 在 时 间基 准 上 保持一 致。 在 串 行 通 信 中 ,“异 步 ”是 同 步 收 发 双 方 通 信 的 重 要 方 式 。 在 异 步 串 行 通信 中 , 每 个 字 符 作 为 一 个 独立 的 整体进 行 发 送 , 字 符 之 间 的 时 间 间 隔可 以 是 任意 的 。 为 了 实现同 步 , 需 要 在 每 个 字 符 的 第一 位 前加 1 位 起始符 (逻辑 1), 并在 字 符 的 最后一 位 后加 1位 、 1.5 位 或 2 位 停止位 (逻辑 0)。 异 步 串 行 传 输的 比特流结构如 图 2-2 所 示 。 图 1-2 异 步 串 行 传 输的 比特流结构 常 用 的 串 行 通 信 接 口 标 准 包 括RS-232、 RS-449、 V.24、 V.35 等 。 其 中 , RS-232 是 最常 用的 串 行 通 信 标 准 之 一 。 个...
