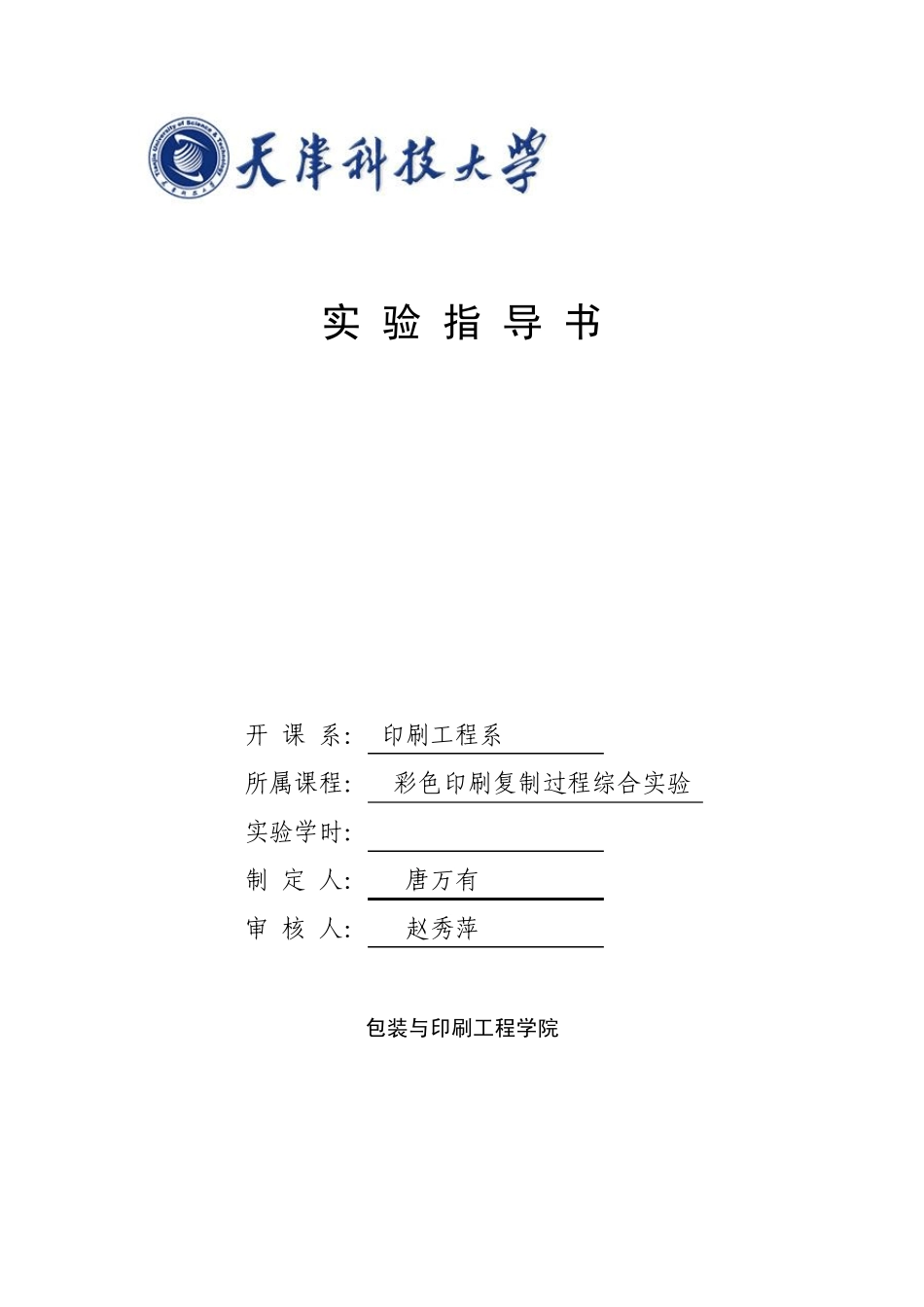

实 验 指 导 书 开 课 系： 印刷工程系 所属课程： 彩色印刷复制过程综合实验 实验学时： 40 制 定 人： 唐万有 审 核 人： 赵秀萍 包装与印刷工程学院 - 1 - 目 录 实验一 制版实验 „„„„„„„„„„„„„„„„„„„„„„„„„2 实验二 印刷过程实验„„„„„„„„„„„„„„„„„„„„„„„„5 实验三 印刷压力对油墨转移率的影响实验„„„„„„„„„„„„„„ 7 实验四 油墨转移实验„„„„„„„„„„„„„„„„„„„„„„„ 11 实验五 油墨叠印实验„„„„„„„„„„„„„„„„„„„„„„„„13 实验六 检测实验„„„„„„„„„„„„„„„„„„„„„„„„„„1 5 附录 X-Rite 418 型彩色反射密度仪使用说明 „„„„„„„„„„„„17 - 2 - 实验一 制版实验 一、实验内容： 使用现成的制版底片晒制PS版。 二、实验目的： 1.通过晒版，使学生了解晒版机的结构、工作原理、操作步骤、PS版显影原理。 2．加深学生对专业知识的深入理解和应用，培养学生综合应用所学知识进行分析问题和解决问题的能力。 三、实验器材 1．实验仪器设备及工具 (1) 晒版机 (2) PS版自动显影机 (3) 梯尺、色标、测试条 (4) 定位尺 （5）放大镜 2．实验主要消耗材料 (1) 底片 (2) PS版、PS版冲洗药 （3）修版液、桃胶 四、实验过程、原理及方法 本实验制版所用版材为 PS版，即预涂感光版。 1．晒版机的操作 晒版是用接触曝光的方法，把阳图底片的图文信息转移到印版上的过程，我们在实验中所用的晒版机是碘镓灯晒版机。 （1）碘镓灯晒版机 该机晒版自动完成，曝光速度快，效率高。晒版架由于采用橡胶密封垫与玻璃接触，密封性好，且利用真空泵负压原理使印版与原稿紧密贴合。还可自动实现二次曝光，除去版面底灰和脏点。 该晒版机由机架、晒版架、真空装置、辅助曝光装置、光源、程控电路与防护帘等机构。 （2）晒版操作 A．开启电源开关，使机器预热 15 分钟以上： B．将 PS版放置在晒版玻璃架下，即曝光台上的中央； C．在 PS版上放置底片，量好咬口距离，进行检查； - 3 - E．合上晒版玻璃架，将晒版锁紧搬手锁住，程序就会自动按照设置的各参数进行执行； F．待曝光完成，打开锁紧搬手，取出原版，对 PS 版进行显影。 2．PS 版显影 显影的目的就是去除曝光部分的感光层，使铝版表面接受水分，将图文部分留在铝版...
