实验三Internet接入

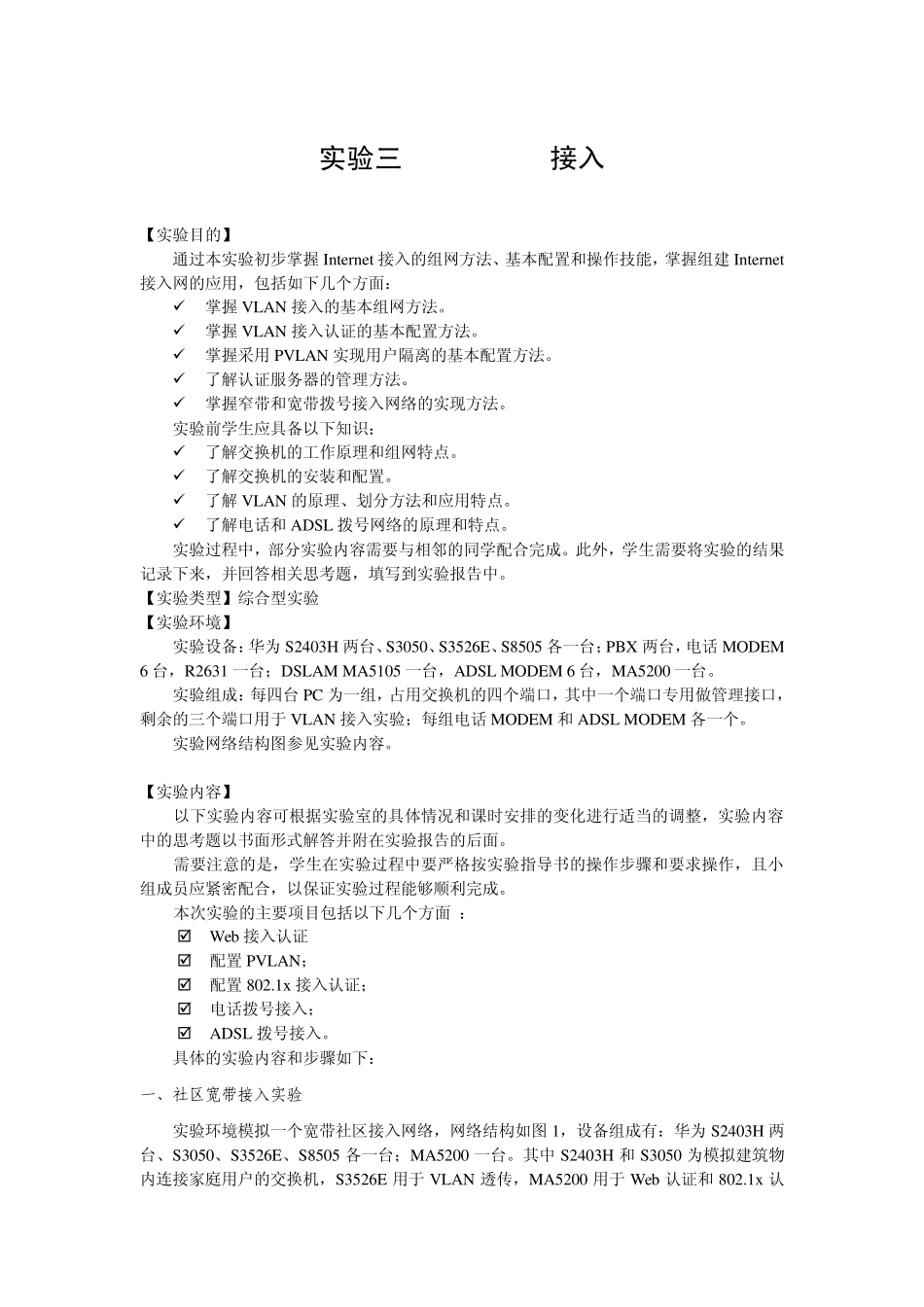

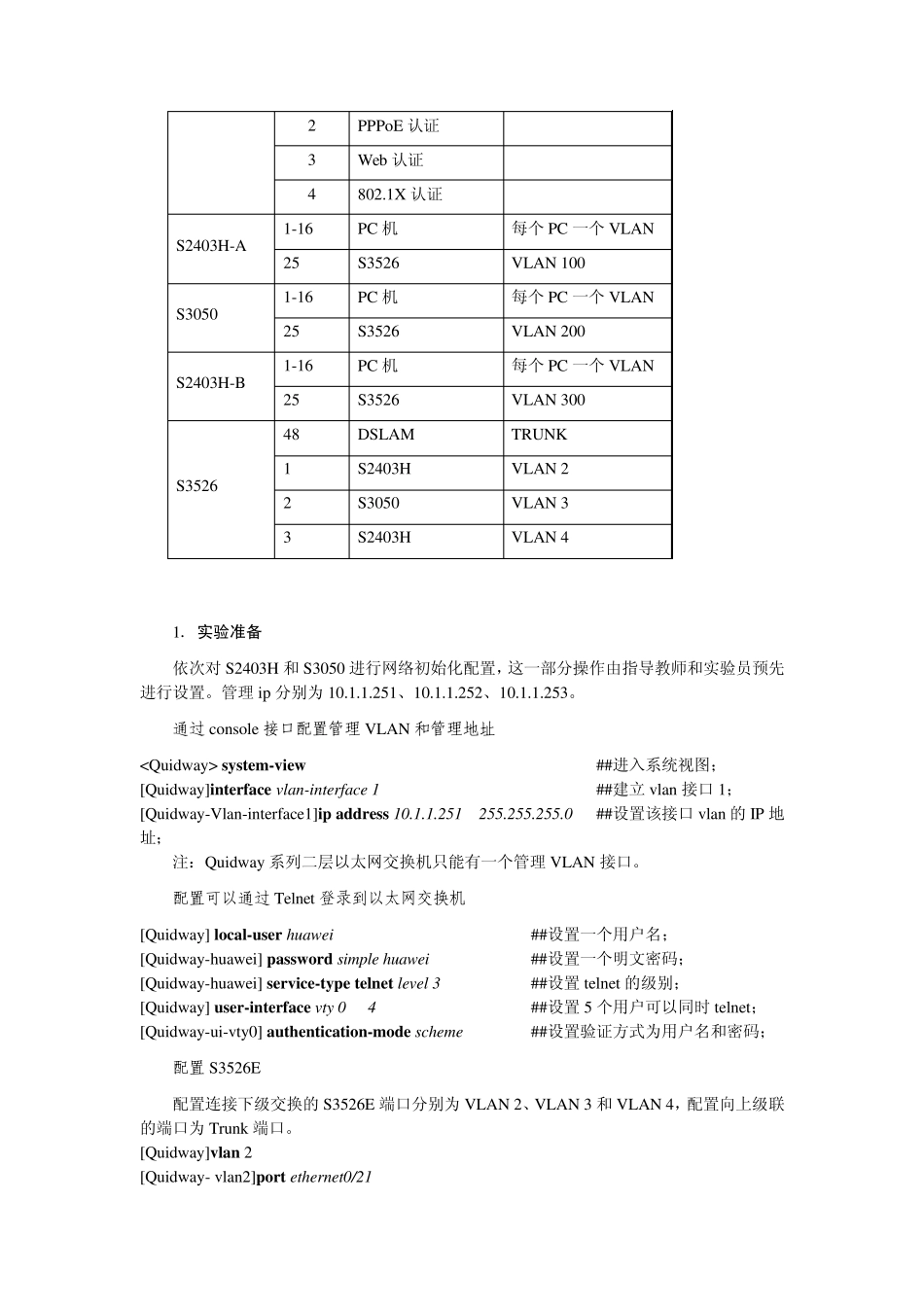

实验三 Internet接入 【实验目的】 通过本实验初步掌握Internet 接入的组网方法、基本配置和操作技能，掌握组建 Internet接入网的应用，包括如下几个方面：  掌握VLAN 接入的基本组网方法。  掌握VLAN 接入认证的基本配置方法。  掌握采用 PVLAN 实现用户隔离的基本配置方法。  了解认证服务器的管理方法。  掌握窄带和宽带拨号接入网络的实现方法。 实验前学生应具备以下知识：  了解交换机的工作原理和组网特点。  了解交换机的安装和配置。  了解 VLAN 的原理、划分方法和应用特点。  了解电话和 ADSL 拨号网络的原理和特点。 实验过程中，部分实验内容需要与相邻的同学配合完成。此外，学生需要将实验的结果记录下来，并回答相关思考题，填写到实验报告中。 【实验类型】综合型实验 【实验环境】 实验设备：华为 S2403H 两台、S3050、S3526E、S8505 各一台；PBX 两台，电话 MODEM 6 台，R2631 一台；DSLAM MA5105 一台，ADSL MODEM 6 台，MA5200 一台。 实验组成：每四台 PC 为一组，占用交换机的四个端口，其中一个端口专用做管理接口，剩余的三个端口用于 VLAN 接入实验；每组电话 MODEM 和 ADSL MODEM 各一个。 实验网络结构图参见实验内容。 【实验内容】 以下实验内容可根据实验室的具体情况和课时安排的变化进行适当的调整，实验内容中的思考题以书面形式解答并附在实验报告的后面。 需要注意的是，学生在实验过程中要严格按实验指导书的操作步骤和要求操作，且小组成员应紧密配合，以保证实验过程能够顺利完成。 本次实验的主要项目包括以下几个方面 ：  Web 接入认证  配置 PVLAN；  配置 802.1x 接入认证；  电话拨号接入；  ADSL 拨号接入。 具体的实验内容和步骤如下： 一、社区宽带接入实验 实验环境模拟一个宽带社区接入网络，网络结构如图 1，设备组成有：华为 S2403H 两台、S3050、S3526E、S8505 各一台；MA5200 一台。其中 S2403H 和 S3050 为模拟建筑物内连接家庭用户的交换机，S3526E 用于 VLAN 透传，MA5200 用于 Web 认证和 802.1x 认证。经过认证的计算机可以通过 MA5200 接入 S8505 代表的运营商网络。 图 1 社区宽带接入 图 2 社区宽带接入模拟的实验室布局 实验参数规划表 设备 端口 连接设备 V LAN MA5200F 1 DSLAM 2 PPPoE 认证 3 Web 认证 4 802.1...
