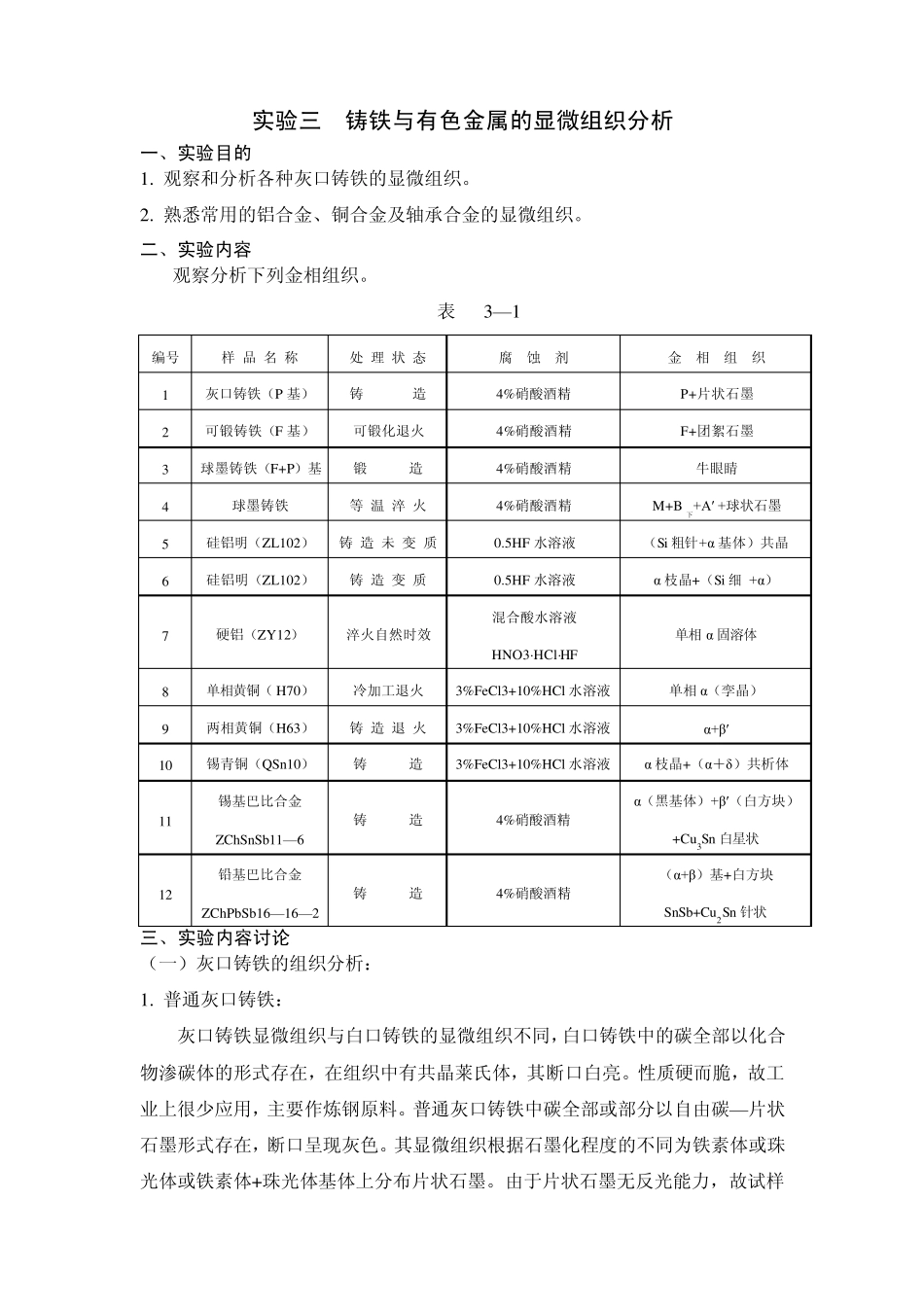

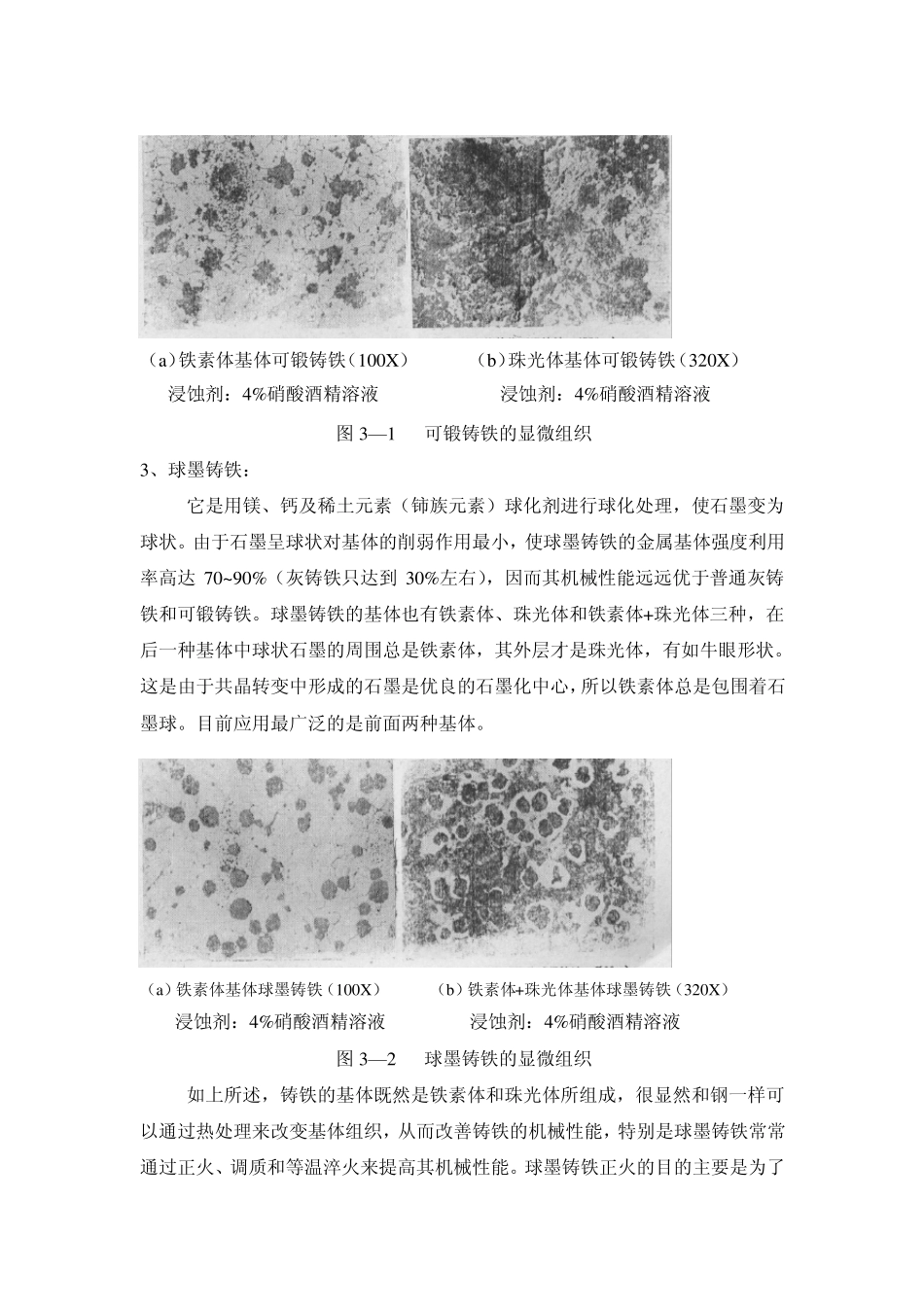

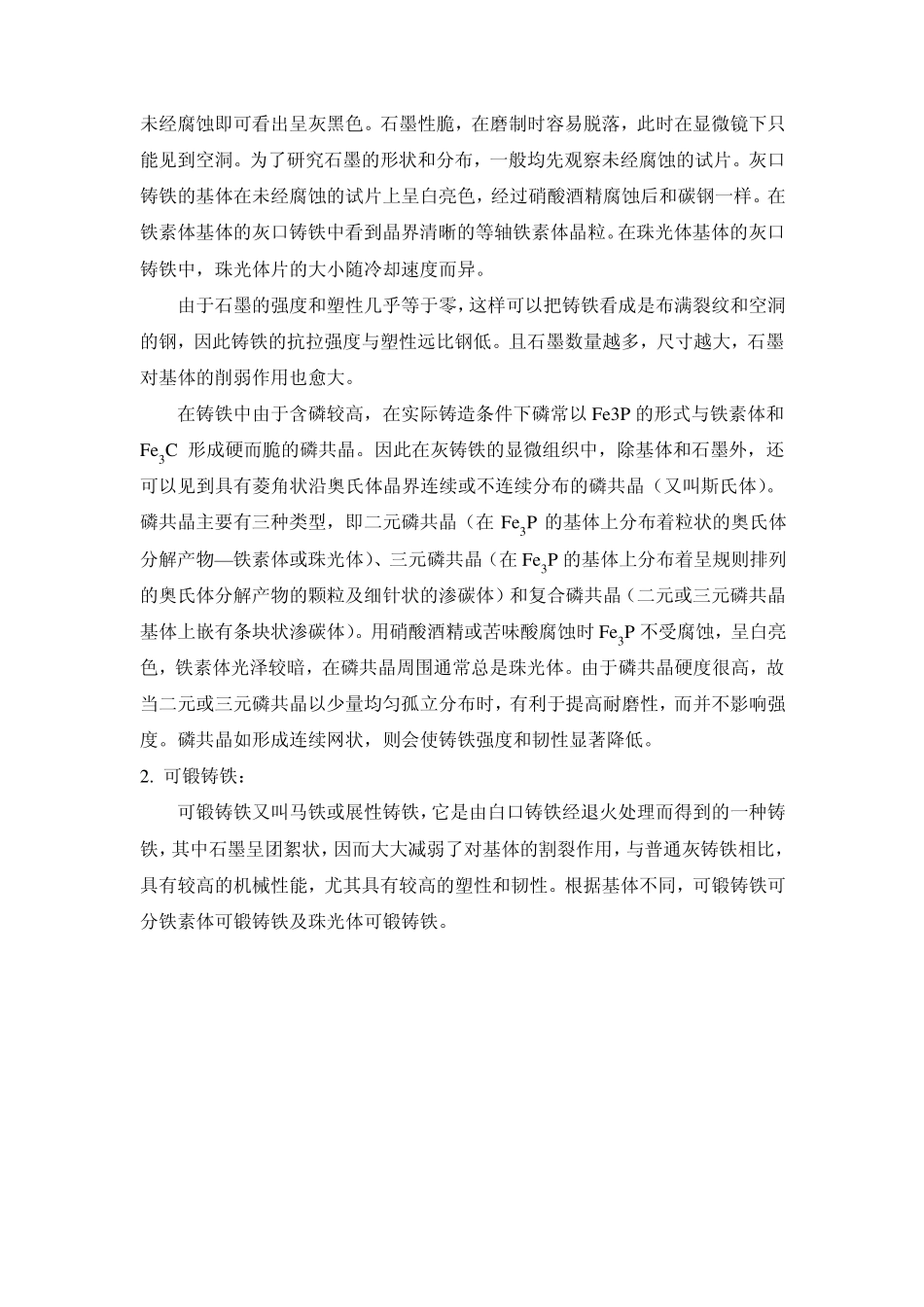

实验三 铸铁与有色金属的显微组织分析 一、实验目的 1. 观察和分析各种灰口铸铁的显微组织。 2. 熟悉常用的铝合金、铜合金及轴承合金的显微组织。 二、实验内容 观察分析下列金相组织。 表 3—1 编号 样 品 名 称 处 理 状 态 腐 蚀 剂 金 相 组 织 1 灰口铸铁（P 基） 铸 造 4%硝酸酒精 P+片状石墨 2 可锻铸铁（F 基） 可锻化退火 4%硝酸酒精 F+团絮石墨 3 球墨铸铁（F+P）基 锻 造 4%硝酸酒精 牛眼睛 4 球墨铸铁 等 温 淬 火 4%硝酸酒精 M+B下+A′ +球状石墨 5 硅铝明（ZL102） 铸 造 未 变 质 0.5HF 水溶液 （Si 粗针+α 基体）共晶 6 硅铝明（ZL102） 铸 造 变 质 0.5HF 水溶液 α 枝晶+（Si 细 +α） 7 硬铝（ZY12） 淬火自然时效 混合酸水溶液 HNO3·HCl·HF 单相 α 固溶体 8 单相黄铜（ H70） 冷加工退火 3%FeCl3+10%HCl 水溶液 单相 α（孪晶） 9 两相黄铜（H63） 铸 造 退 火 3%FeCl3+10%HCl 水溶液 α+β′ 10 锡青铜（QSn10） 铸 造 3%FeCl3+10%HCl 水溶液 α 枝晶+（α＋δ）共析体 11 锡基巴比合金 ZChSnSb11—6 铸 造 4%硝酸酒精 α（黑基体）+β′（白方块）+Cu3Sn 白星状 12 铅基巴比合金 ZChPbSb16—16—2 铸 造 4%硝酸酒精 （α+β）基+白方块 SnSb+Cu2Sn 针状 三、实验内容讨论 （一）灰口铸铁的组织分析： 1. 普通灰口铸铁： 灰口铸铁显微组织与白口铸铁的显微组织不同，白口铸铁中的碳全部以化合物渗碳体的形式存在，在组织中有共晶莱氏体，其断口白亮。性质硬而脆，故工业上很少应用，主要作炼钢原料。普通灰口铸铁中碳全部或部分以自由碳—片状石墨形式存在，断口呈现灰色。其显微组织根据石墨化程度的不同为铁素体或珠光体或铁素体+珠光体基体上分布片状石墨。由于片状石墨无反光能力，故试样未经腐蚀即可看出呈灰黑色。石墨性脆，在磨制时容易脱落，此时在显微镜下只能见到空洞。为了研究石墨的形状和分布，一般均先观察未经腐蚀的试片。灰口铸铁的基体在未经腐蚀的试片上呈白亮色，经过硝酸酒精腐蚀后和碳钢一样。在铁素体基体的灰口铸铁中看到晶界清晰的等轴铁素体晶粒。在珠光体基体的灰口铸铁中，珠光体片的大小随冷却速度而异。 由于石墨的强度和塑性几乎等于零，这样可以把铸铁看成是布满裂纹和空洞的钢，因此铸铁的抗拉强度与塑性远比钢低。且石墨数量越多，尺寸越大，...
