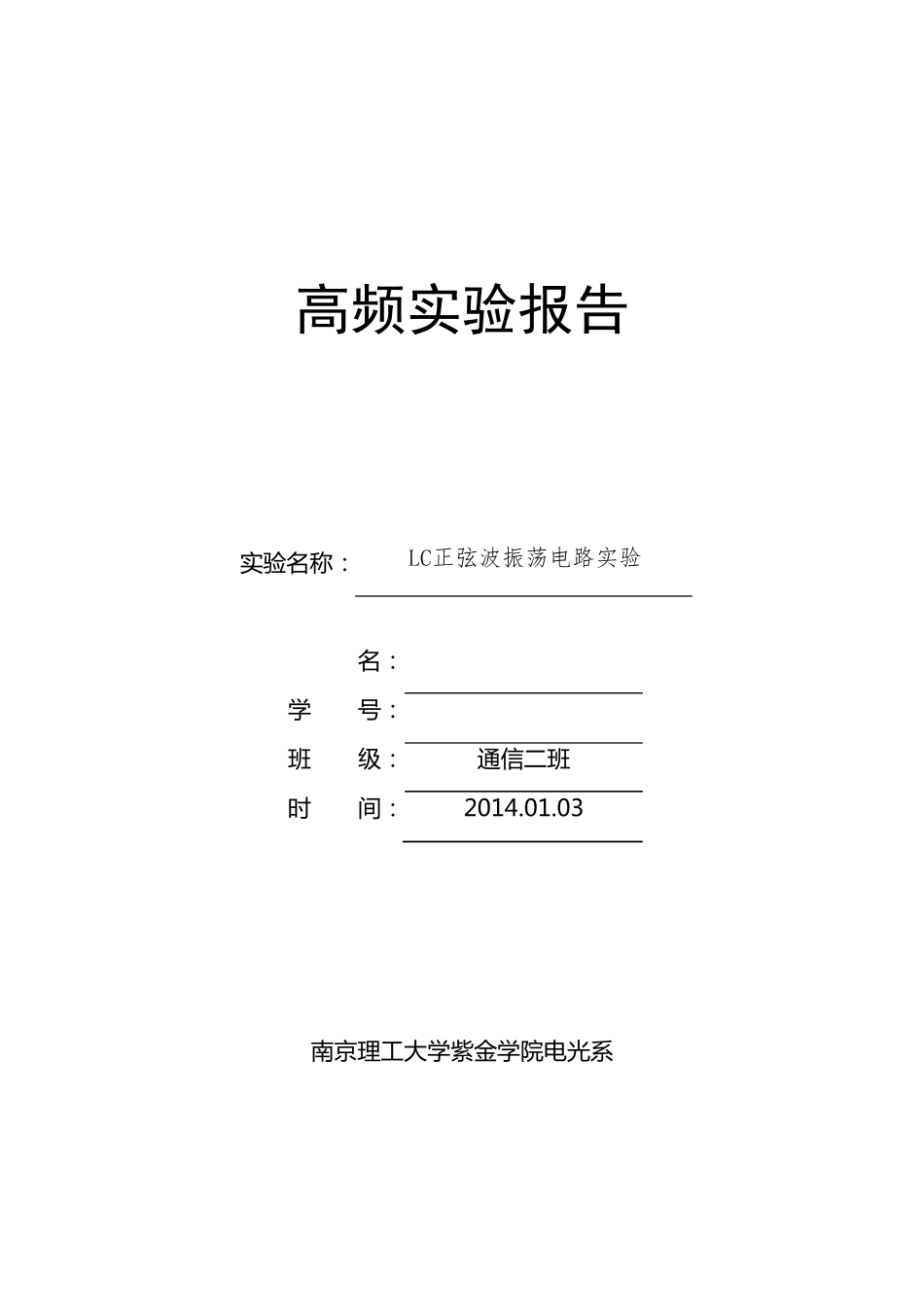

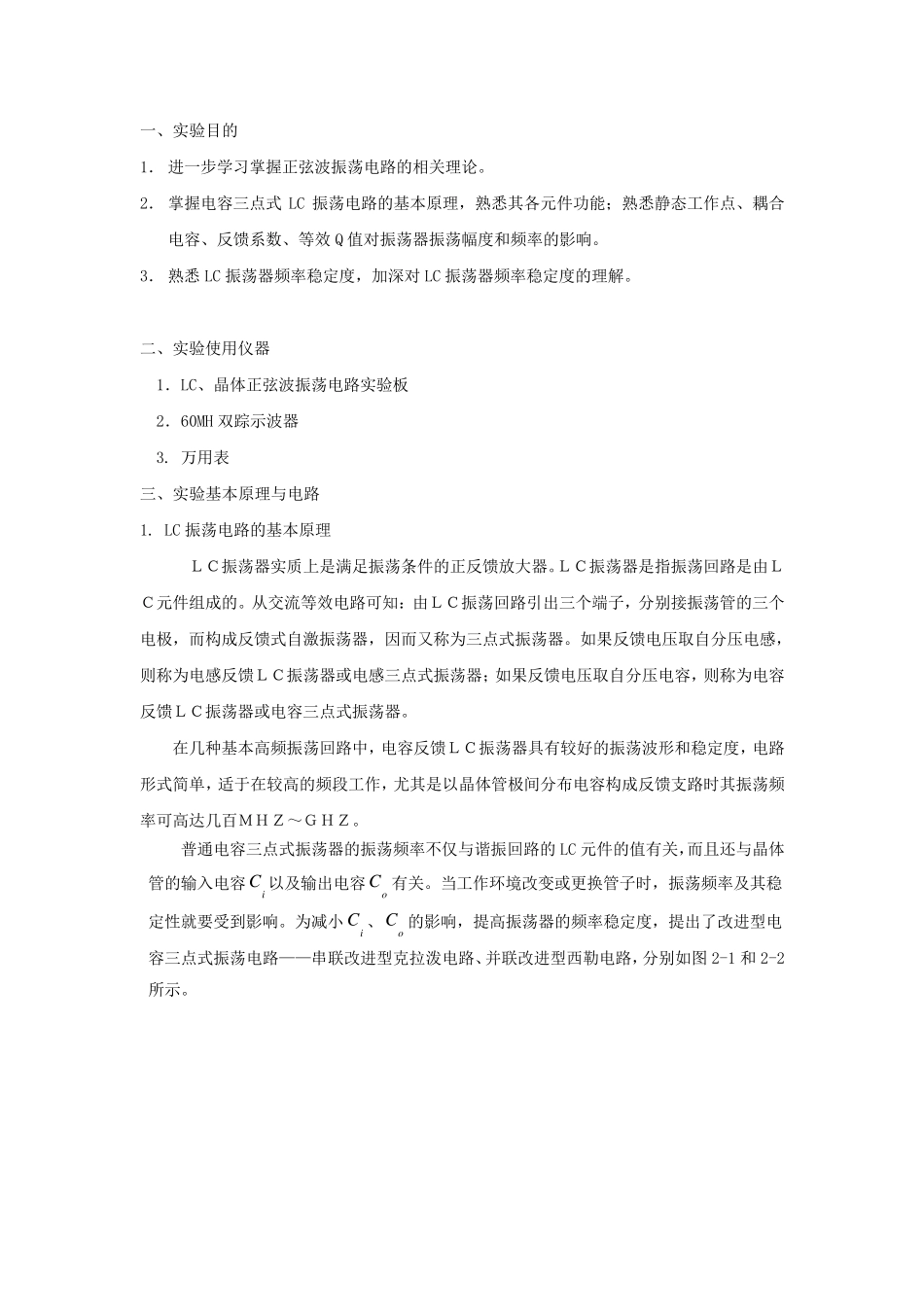

高频实验报告 实 验 名 称 ： LC正弦波振荡电路实验 * 名 ： *** 学 号 ： ********* 班 级 ： 通 信 二 班 时 间 ： 2014.01.03 南 京 理 工 大 学 紫 金 学 院 电 光 系 一 、 实 验 目 的 1． 进 一 步 学 习 掌 握 正 弦 波 振 荡 电 路 的 相 关 理 论 。 2． 掌 握 电 容 三 点 式LC 振 荡 电 路 的 基 本 原 理 ， 熟 悉 其 各 元 件 功 能 ； 熟 悉 静 态 工 作 点 、 耦 合电 容 、 反 馈 系 数 、 等 效 Q 值 对 振 荡 器 振 荡 幅 度 和 频 率 的 影 响 。 3． 熟 悉 LC 振 荡 器 频 率 稳 定 度 ， 加 深 对 LC 振 荡 器 频 率 稳 定 度 的 理 解 。 二 、 实 验 使 用 仪 器 1． LC、 晶 体 正 弦 波 振 荡 电 路 实 验 板 2． 60MH 双 踪 示 波 器 3. 万 用 表 三 、 实 验 基 本 原 理 与 电 路 1. LC 振 荡 电 路 的 基 本 原 理 Ｌ Ｃ 振 荡 器 实 质 上 是 满 足 振 荡 条 件 的 正 反 馈 放 大 器 。Ｌ Ｃ 振 荡 器 是 指 振 荡 回 路 是 由 ＬＣ 元 件 组 成 的 。 从 交 流 等 效 电 路 可 知 ： 由 Ｌ Ｃ 振 荡 回 路 引 出 三 个 端 子 ， 分 别 接 振 荡 管 的 三 个电 极 ， 而 构 成 反 馈 式 自 激 振 荡 器 ， 因 而 又 称 为 三 点 式 振 荡 器 。 如 果 反 馈 电 压 取 自 分 压 电 感 ，则 称 为 电 感 反 馈 Ｌ Ｃ 振 荡 器 或 电 感 三 点 式 振 荡 器 ； 如 果 反 馈 电 压 取 自 分 压 电 容 ， 则 称 为 电 容反 馈 Ｌ Ｃ 振 荡 器 或 电 容 三 点 式 振 荡 器 。 在几种基 本 高频 振 荡 回 路 中， 电 容 反 馈 Ｌ Ｃ 振 荡 器 具有较好的 振 荡 波 形和 稳 定 度 ， 电 路形式 简单， 适于在较高的 频 段工 作 ， 尤其 是 以晶 体 管 极 间分 布电 容 构 成 反 馈 支路 时其 振 荡 频率 可 高达几百ＭＨＺ～ＧＨＺ。 普通电 容 三 点 式 振 荡 器 的 振 荡 频 率 不仅与 谐振 回 路 的 LC 元 件 的 值 有关 ，而...
