实验二戴维南定理和诺顿定理的验证——有源二端网络等效参数的测定

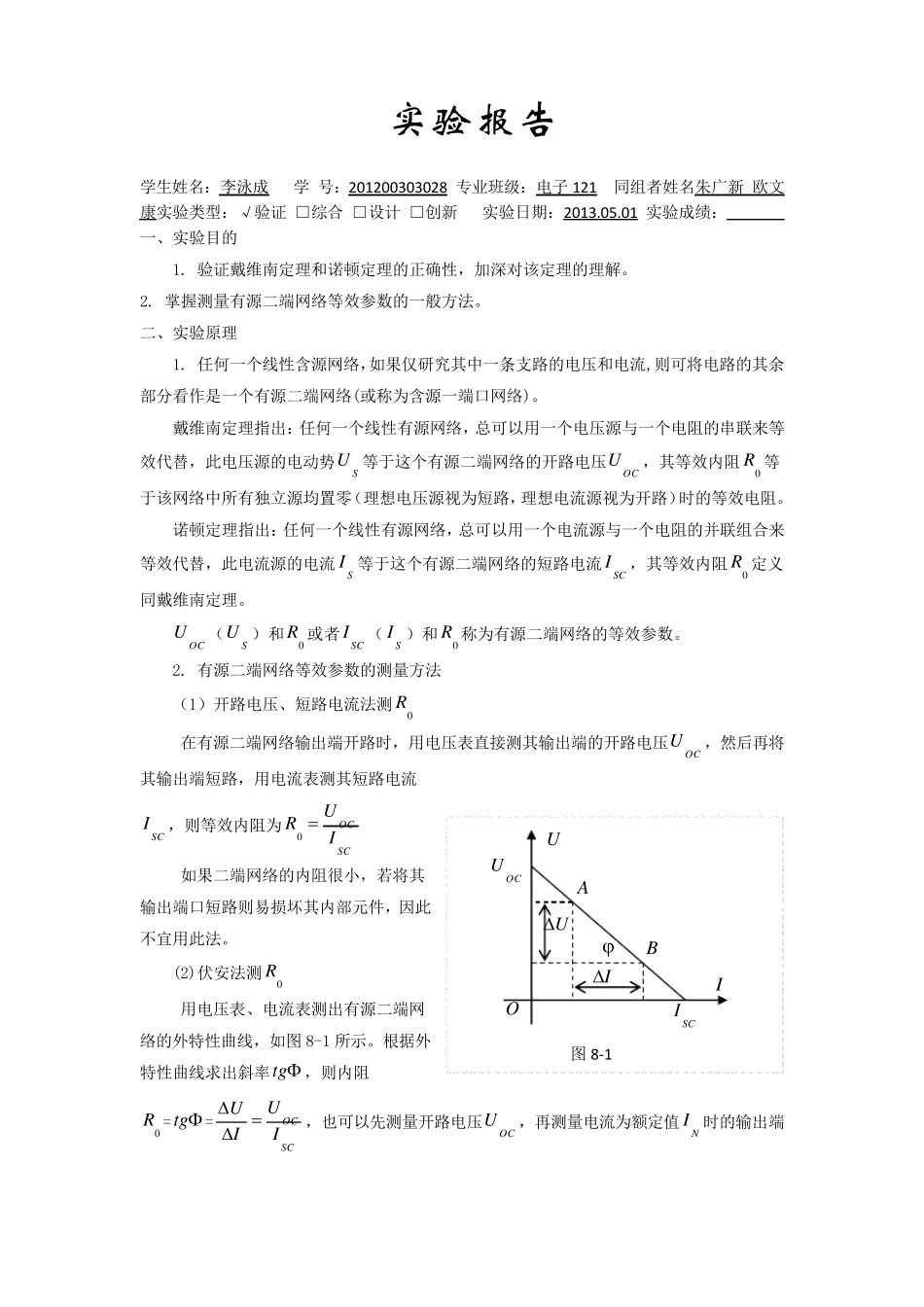

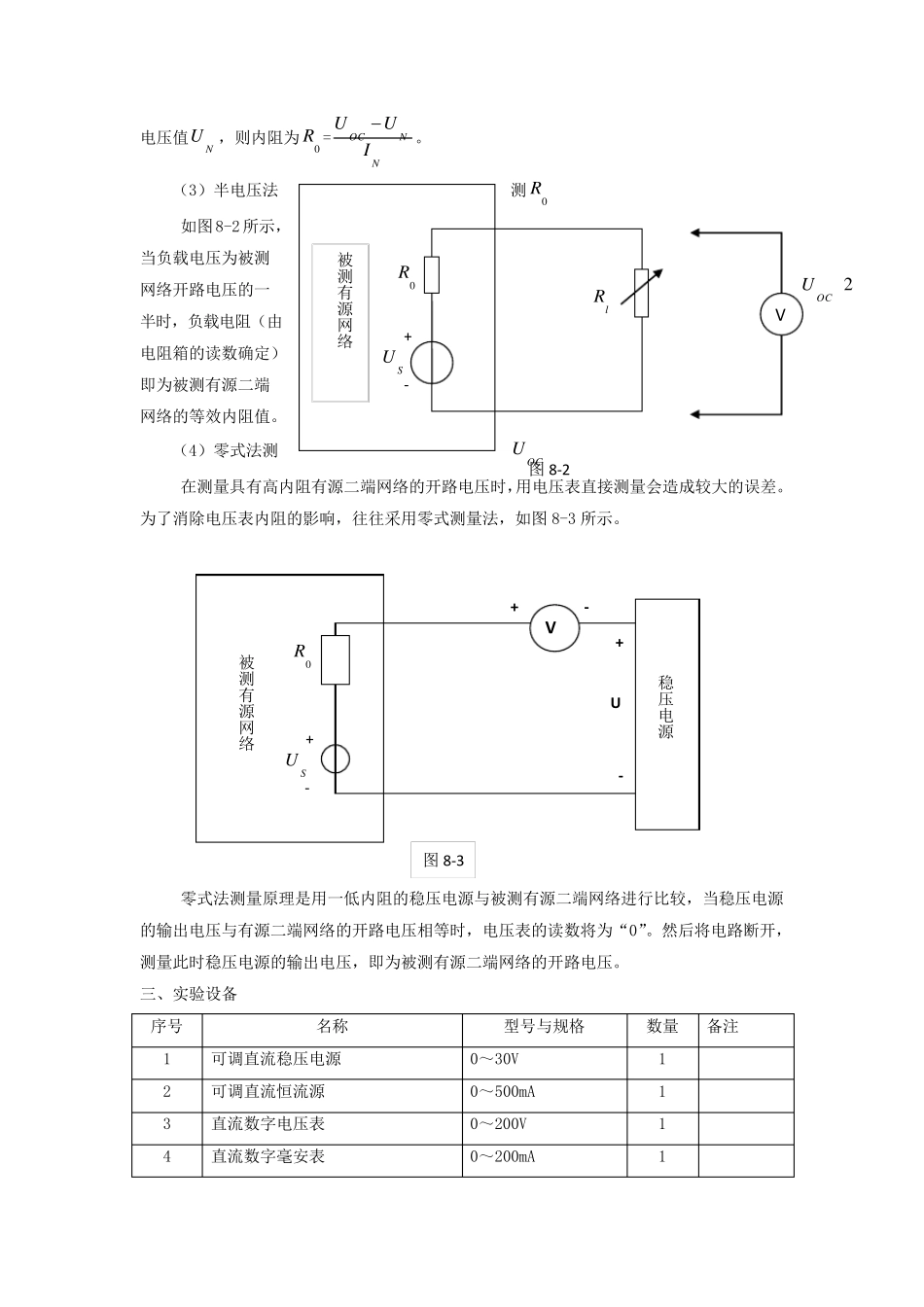

OCUUIOABSCIUI图8-1 实验报告 学生姓名：李泳成 学 号：201200303028 专业班级：电子121 同组者姓名朱广新 欧文康实验类型：√验证 □综合 □设计 □创新 实验日期：2013.05.01 实验成绩： 一、实验目的 1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。 2. 掌握测量有源二端网络等效参数的一般方法。 二、实验原理 1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流,则可将电路的其余部分看作是一个有源二端网络(或称为含源一端口网络)。 戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势SU 等于这个有源二端网络的开路电压OCU，其等效内阻0R 等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。 诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流SI 等于这个有源二端网络的短路电流SCI，其等效内阻0R 定义同戴维南定理。 OCU（SU ）和0R 或者SCI（SI ）和0R 称为有源二端网络的等效参数。 2. 有源二端网络等效参数的测量方法 （1）开路电压、短路电流法测0R 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压OCU，然后再将其输出端短路，用电流表测其短路电流SCI，则等效内阻为0RSCOCIU 如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不 宜 用此法。 (2)伏 安 法测0R 用电压表、电流表测出有源二端网络的外 特 性曲 线，如图8-1 所示 。根 据 外特 性曲 线求 出斜 率tg，则内阻0R =tg=SCOCIUIU ，也 可以先 测量开路电压OCU，再测量电流为额 定值NI时的输出端被测有源网络 V 0R SU + - lR 2OCU 图8-2 电压值NU，则内阻为0R =NNOCIUU。 测0R （3）半电压法 如图8-2所示，当负载电压为被测网络开路电压的一半时，负载电阻（由电阻箱的读数确定）即为被测有源二端网络的等效内阻值。 OCU （4）零式法测 在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。为了消除电压表内阻的影响，往往采用零式测量法，如图8-3 所示。 零式法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。然后将电路断开，测量此时稳压...
