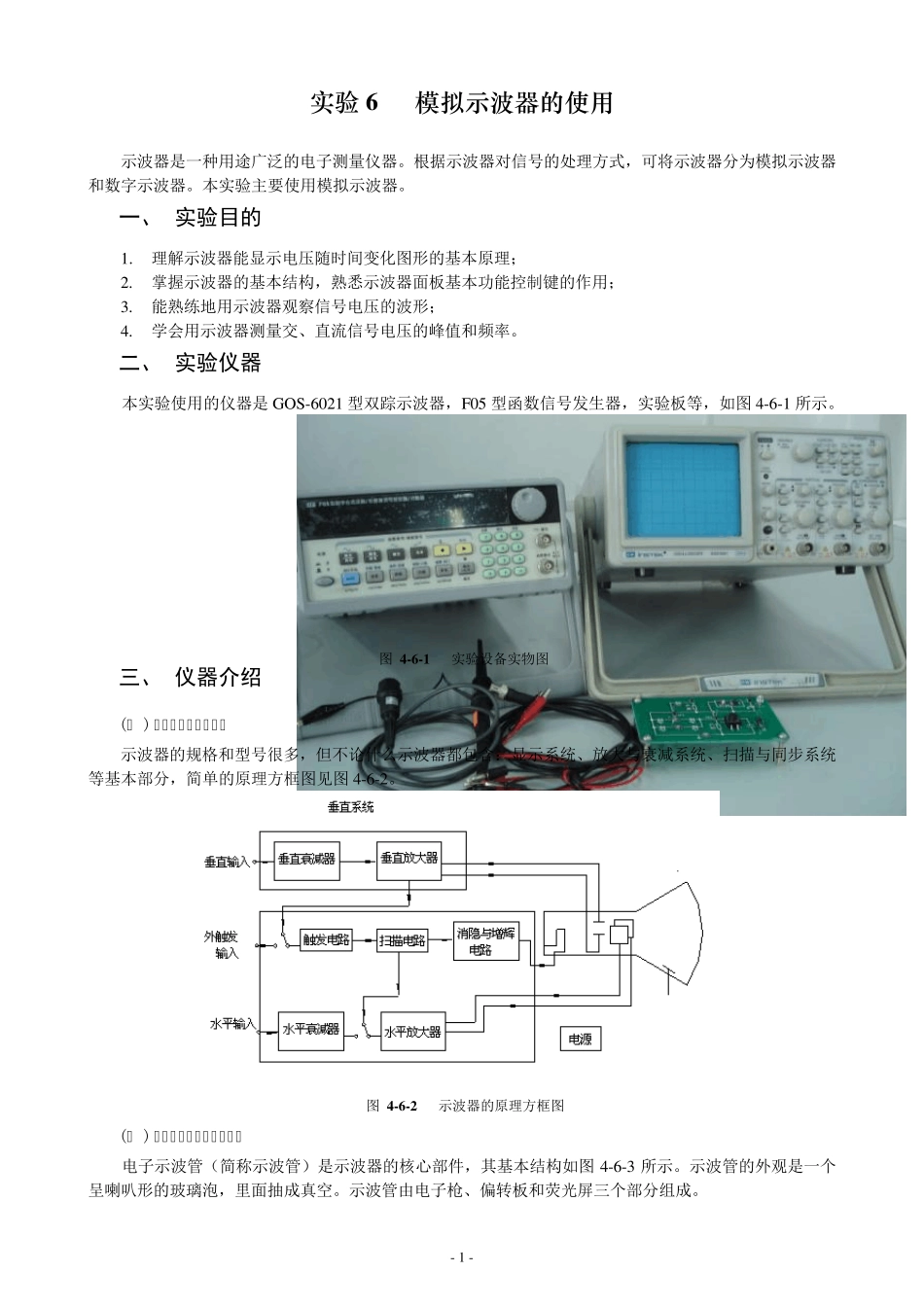

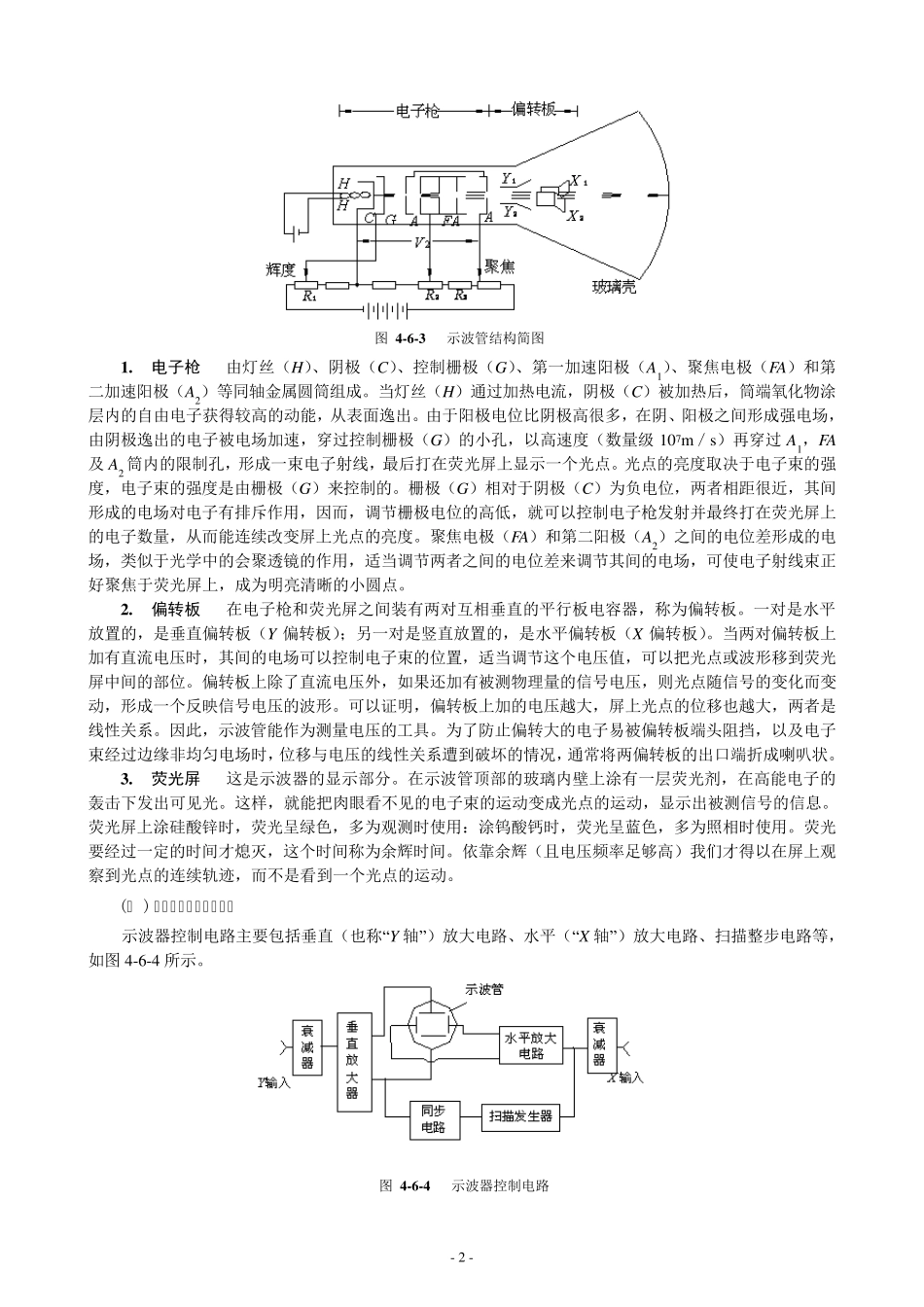

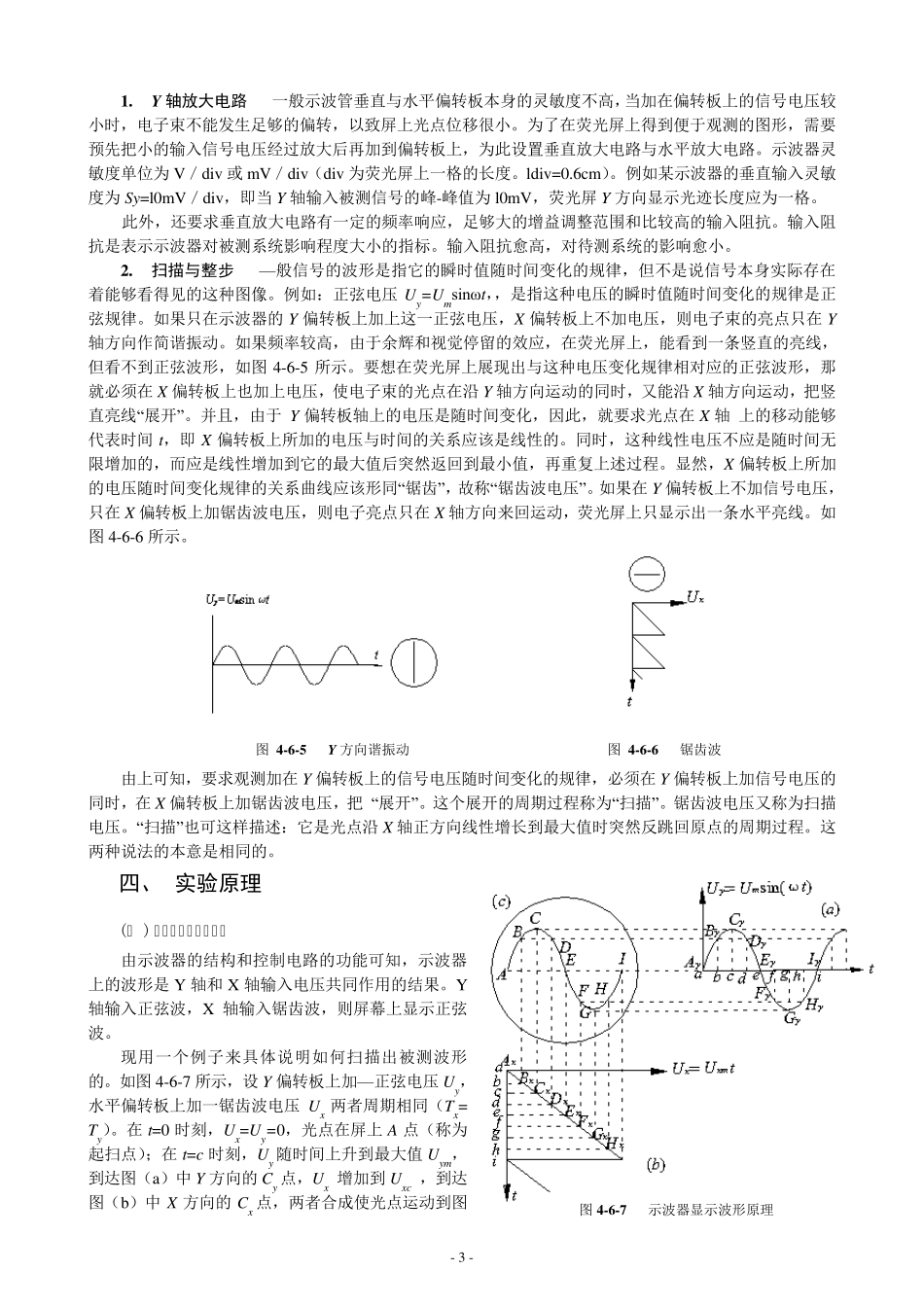

- 1 - 实验 6 模拟示波器的使用 示波器是一种用途广泛的电子测量仪器。根据示波器对信号的处理方式，可将示波器分为模拟示波器和数字示波器。本实验主要使用模拟示波器。 一、 实验目的 1. 理解示波器能显示电压随时间变化图形的基本原理； 2. 掌握示波器的基本结构，熟悉示波器面板基本功能控制键的作用； 3. 能熟练地用示波器观察信号电压的波形； 4. 学会用示波器测量交、直流信号电压的峰值和频率。 二、 实验仪器 本实验使用的仪器是GOS-6021 型双踪示波器，F05 型函数信号发生器，实验板等，如图4-6-1 所示。 三、 仪器介绍 (一 ) 示波器的原理方框图 示波器的规格和型号很多，但不论什么示波器都包含：显示系统、放大与衰减系统、扫描与同步系统等基本部分，简单的原理方框图见图4-6-2。 (二 ) 示波管的基本结构及作用 电子示波管（简称示波管）是示波器的核心部件，其基本结构如图4-6-3 所示。示波管的外观是一个呈喇叭形的玻璃泡，里面抽成真空。示波管由电子枪、偏转板和荧光屏三个部分组成。 图 4 -6 -2 示波器的原理方框图 图 4 -6 -1 实验设备实物图 - 2 - 1 . 电子枪 由灯丝（H）、阴极（C）、控制栅极（G）、第一加速阳极（A1）、聚焦电极（FA）和第二加速阳极（A2）等同轴金属圆筒组成。当灯丝（H）通过加热电流，阴极（C）被加热后，筒端氧化物涂层内的自由电子获得较高的动能，从表面逸出。由于阳极电位比阴极高很多，在阴、阳极之间形成强电场，由阴极逸出的电子被电场加速，穿过控制栅极（G）的小孔，以高速度（数量级 107m／s）再穿过 A1，FA及 A2 筒内的限制孔，形成一束电子射线，最后打在荧光屏上显示一个光点。光点的亮度取决于电子束的强度，电子束的强度是由栅极（G）来控制的。栅极（G）相对于阴极（C）为负电位，两者相距很近，其间形成的电场对电子有排斥作用，因而，调节栅极电位的高低，就可以控制电子枪发射并最终打在荧光屏上的电子数量，从而能连续改变屏上光点的亮度。聚焦电极（FA）和第二阳极（A2）之间的电位差形成的电场，类似于光学中的会聚透镜的作用，适当调节两者之间的电位差来调节其间的电场，可使电子射线束正好聚焦于荧光屏上，成为明亮清晰的小圆点。 2 . 偏转板 在电子枪和荧光屏之间装有两对互相垂直的平行板电容器，称为偏转板。一对是水平放置的，是垂直偏转板（Y 偏转板）；另一对是竖直放置的，是水平偏转板（X 偏转板）。当...
