实验十四TTL、CMOS门电路参数及逻辑特性的测试

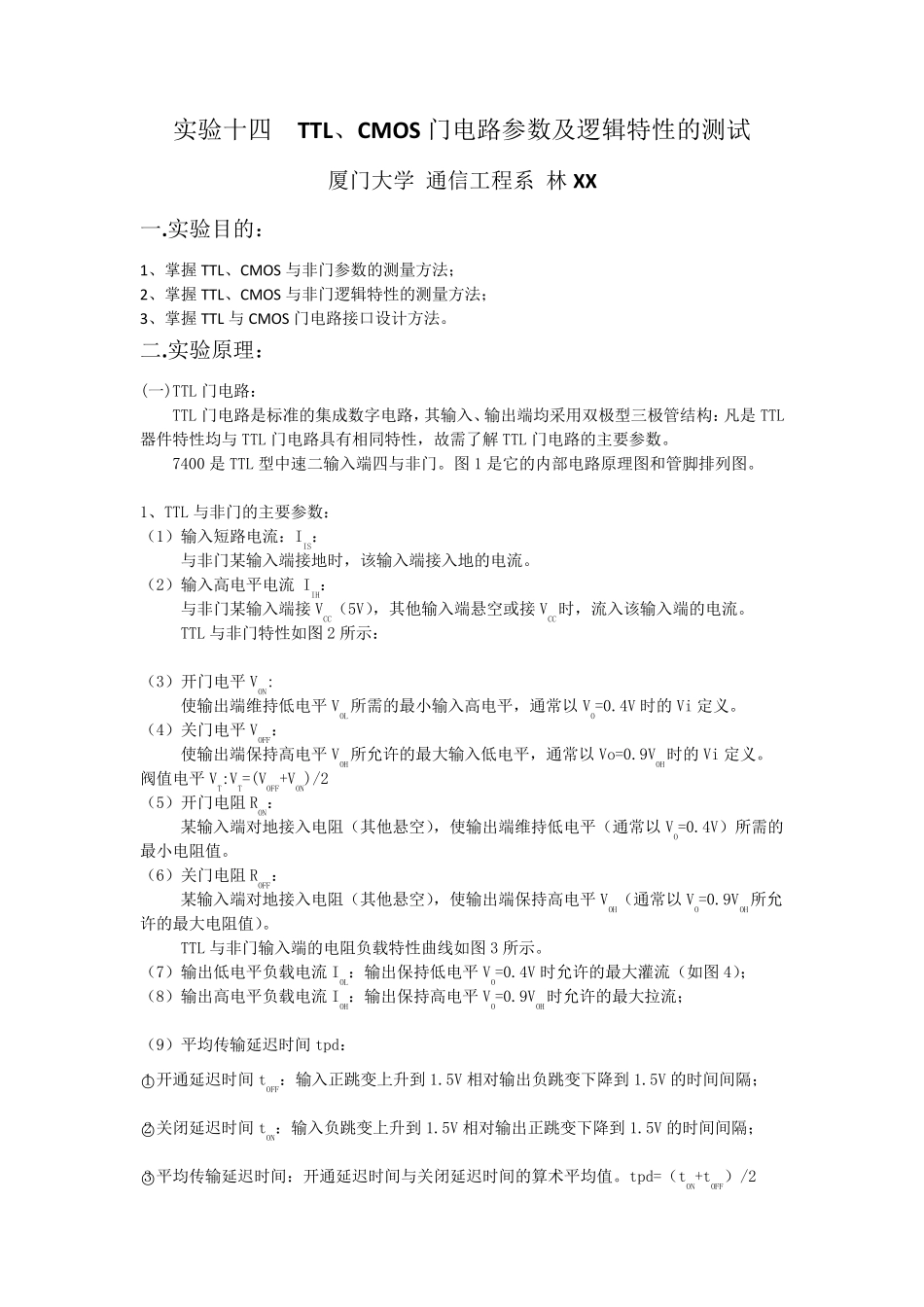

实验十四TTL、CMOS门电路参数及逻辑特性的测试_第1页
1/7

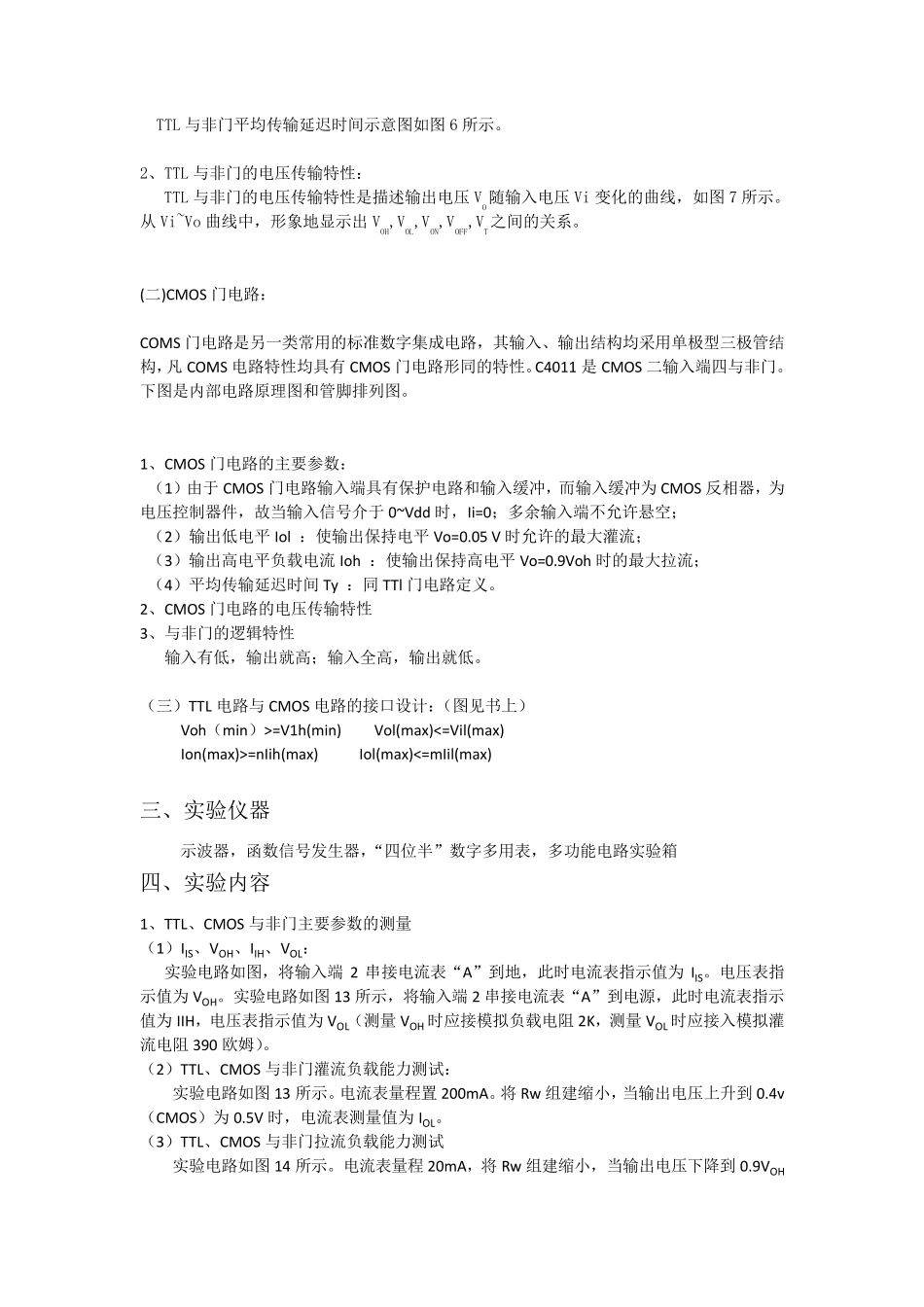

实验十四TTL、CMOS门电路参数及逻辑特性的测试_第2页
2/7
实验十四TTL、CMOS门电路参数及逻辑特性的测试_第3页
3/7
实 验 十 四 TTL、 CMOS 门 电 路 参 数 及 逻 辑 特 性 的 测 试 厦 门 大 学 通 信 工 程 系 林 XX 一 .实 验 目 的 : 1、 掌 握 TTL、 CMOS 与 非 门 参 数 的 测 量 方 法 ; 2、 掌 握 TTL、 CMOS 与 非 门 逻 辑 特 性 的 测 量 方 法 ; 3、 掌 握 TTL 与 CMOS 门 电 路 接 口 设 计 方 法 。 二 .实 验 原 理 : (一 )TTL 门 电 路 : TTL 门 电 路 是 标 准 的 集 成 数 字 电 路 , 其 输 入 、 输 出 端 均 采 用 双 极 型 三 极 管 结 构 : 凡 是 TTL器 件 特 性 均 与 TTL 门 电 路 具 有 相 同 特 性 , 故 需 了 解 TTL 门 电 路 的 主 要 参 数 。 7400 是 TTL 型 中 速 二 输 入 端 四 与 非 门 。 图 1 是 它 的 内 部 电 路 原 理 图 和 管 脚 排 列 图 。 1、 TTL 与 非 门 的 主 要 参 数 : ( 1) 输 入 短 路 电 流 : IIS: 与 非 门 某 输 入 端 接 地 时 , 该 输 入 端 接 入 地 的 电 流 。 ( 2) 输 入 高 电 平 电 流 IIH: 与 非 门 某 输 入 端 接 VCC( 5V), 其 他 输 入 端 悬 空 或 接 VCC时 , 流 入 该 输 入 端 的 电 流 。 TTL 与 非 门 特 性 如 图 2 所 示 : ( 3) 开 门 电 平 VON: 使 输 出 端 维 持 低 电 平 VOL所 需 的 最 小 输 入 高 电 平 , 通 常 以 VO=0.4V 时 的 Vi 定 义 。 ( 4) 关 门 电 平 VOFF: 使 输 出 端 保 持 高 电 平 VOH所 允 许 的 最 大 输 入 低 电 平 , 通 常 以 Vo=0.9VOH时 的 Vi 定 义 。 阀 值 电 平 VT:VT=(VOFF+VON)/2 ( 5) 开 门 电 阻 RON: 某 输 入 端 对 地 接 入 电 阻 ( 其 他 悬 空 ), 使 输 出 端 维 持 低 电 平 ( 通 常 以 VO=0.4V) 所 需 的最 小 电 阻 值 。 ( 6) 关 门 电 阻 ROFF: 某 输 入 端 对 地 接 入 电 阻 ( 其 他 悬 空 ), 使 输 出 端 保 持 高 电 平 VOH( 通 常 以 VO=0.9VOH所 允许 的 最 大 电 阻 值 )。 TTL ...
