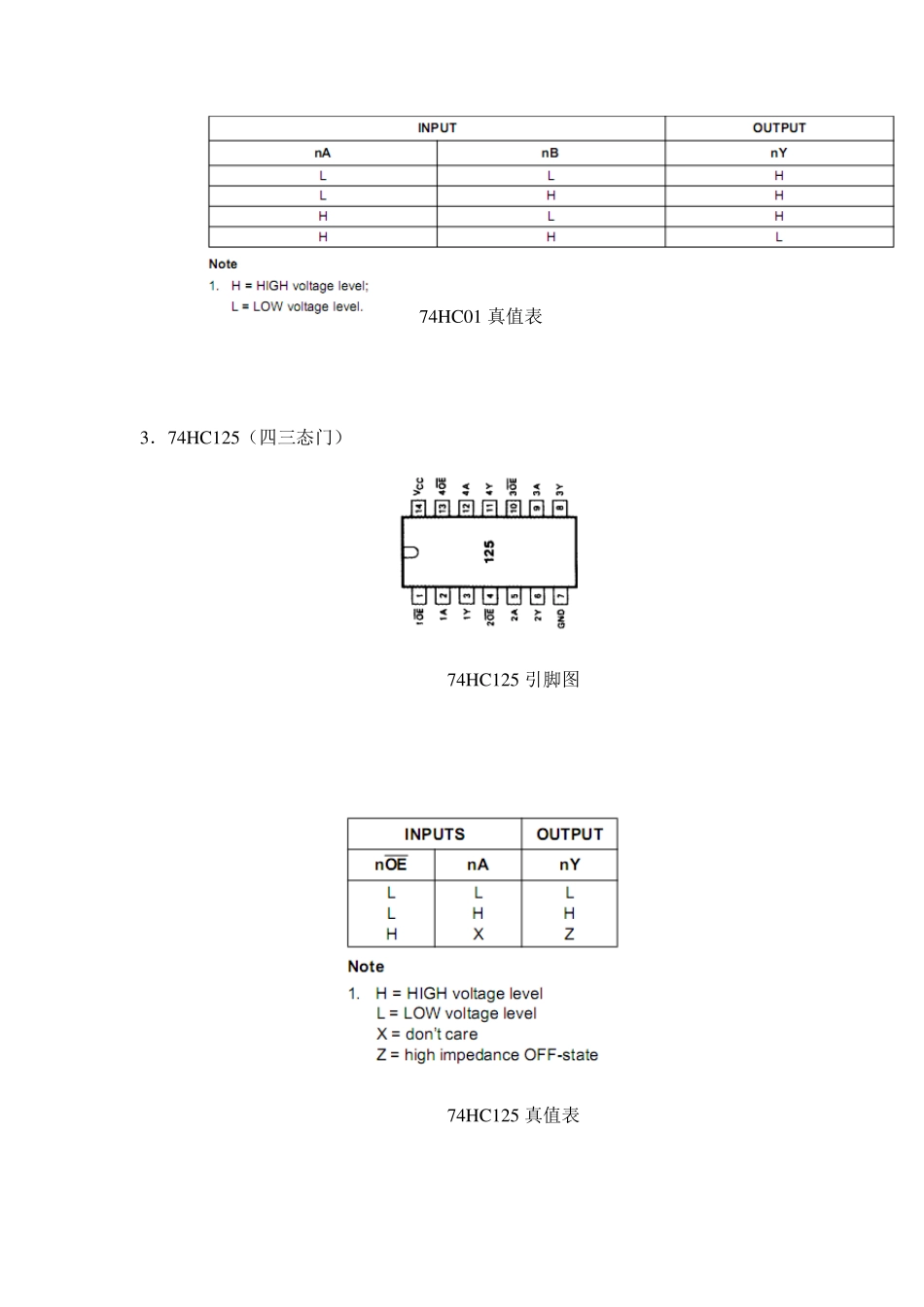

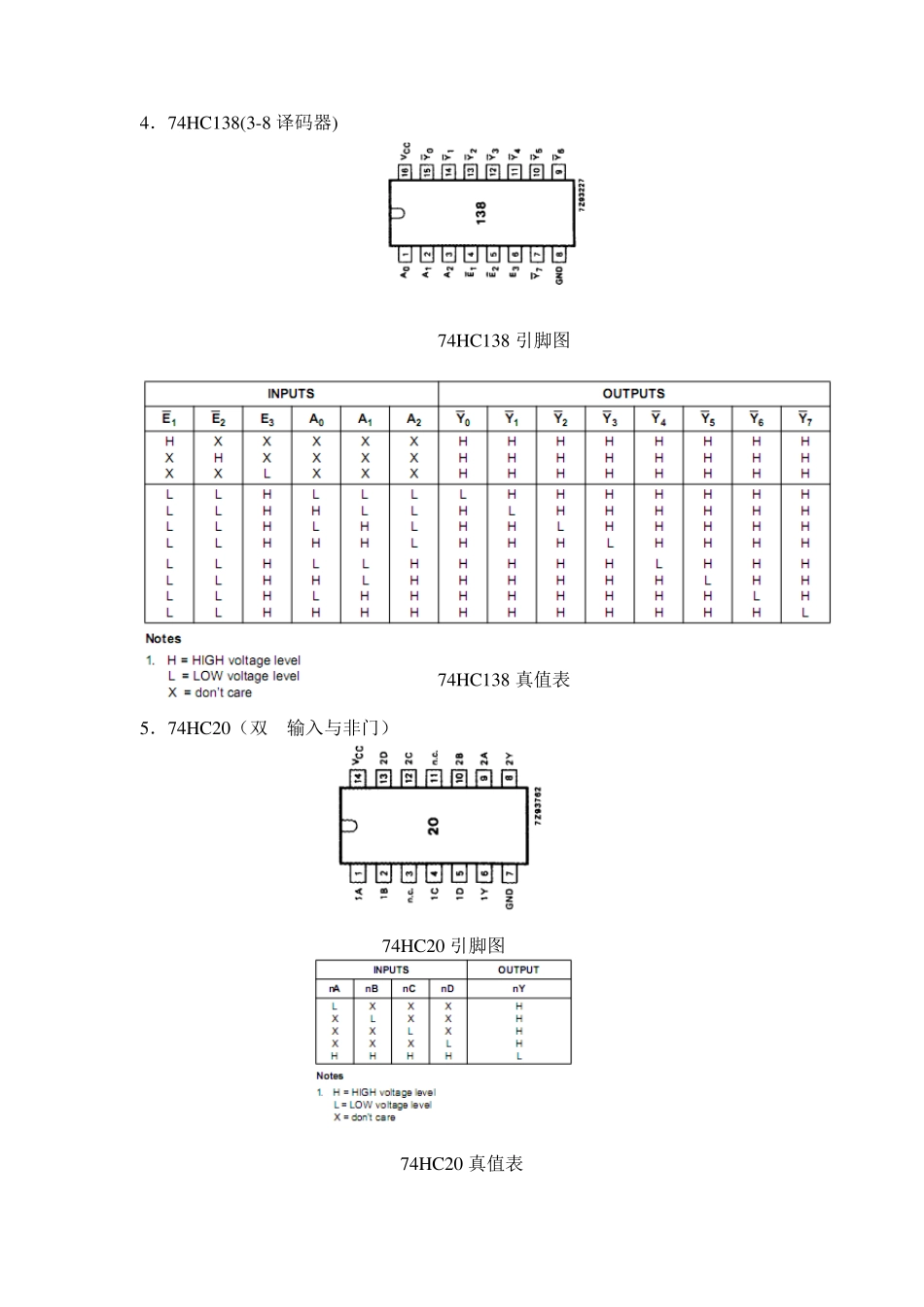

机电工程学院数字电路实验IC 参考手册 本手册包含下列IC 芯片（共15 种）： 74HC00、74HC01、74HC125、74HC138、74HC20、74HC153、74HC32 74HC283、74HC04、74HC86、74HC74、74HC76、74HC90、74HC194 555 定时器、74HC161。 1．74HC00(四二输入与非门) 74HC00 引脚图 74HC00 真值表 2．74HC01(四二输入与非门，O C 输出) 74HC01 引脚图 74HC01 真值表 3．74HC125（四三态门） 74HC125 引脚图 74HC125 真值表 4．74HC138(3-8 译码器) 74HC138 引脚图 74HC138 真值表 5．74HC20（双4输入与非门） 74HC20 引脚图 74HC20 真值表 6．74HC153(双四选一数据选择器) 74HC153 引脚图 74HC153 真值表 7．74HC32(四2 输入端或门) 74HC32 引脚图 74HC32 真值表 8．74HC283(4 位二进制全加器) 74HC283 引脚图 74HC283 真值表 9．74HC04(六位反相器) 74HC04 引脚图 74HC04 真值表 10．74HC86(四2 输入端异或门) 74HC86 引脚图 74HC86 真值表 11．74HC74( 双上升沿 D 型触发器) 74HC74 引脚图 74HC74 真值表 12．74HC76(双 j-k 触发器) 74HC76 引脚图 74HC76 真值表 13．74HC90(二/五分频十进制计数器) 74HC90 引脚图 74HC90 真值表 14．74HC194(4 位并入/串入-并出/串出移位寄存) 74HC194 引脚图 74HC194 真值表 15．555 定时器 555 引脚图 16.74ls47 17. 74hc161
