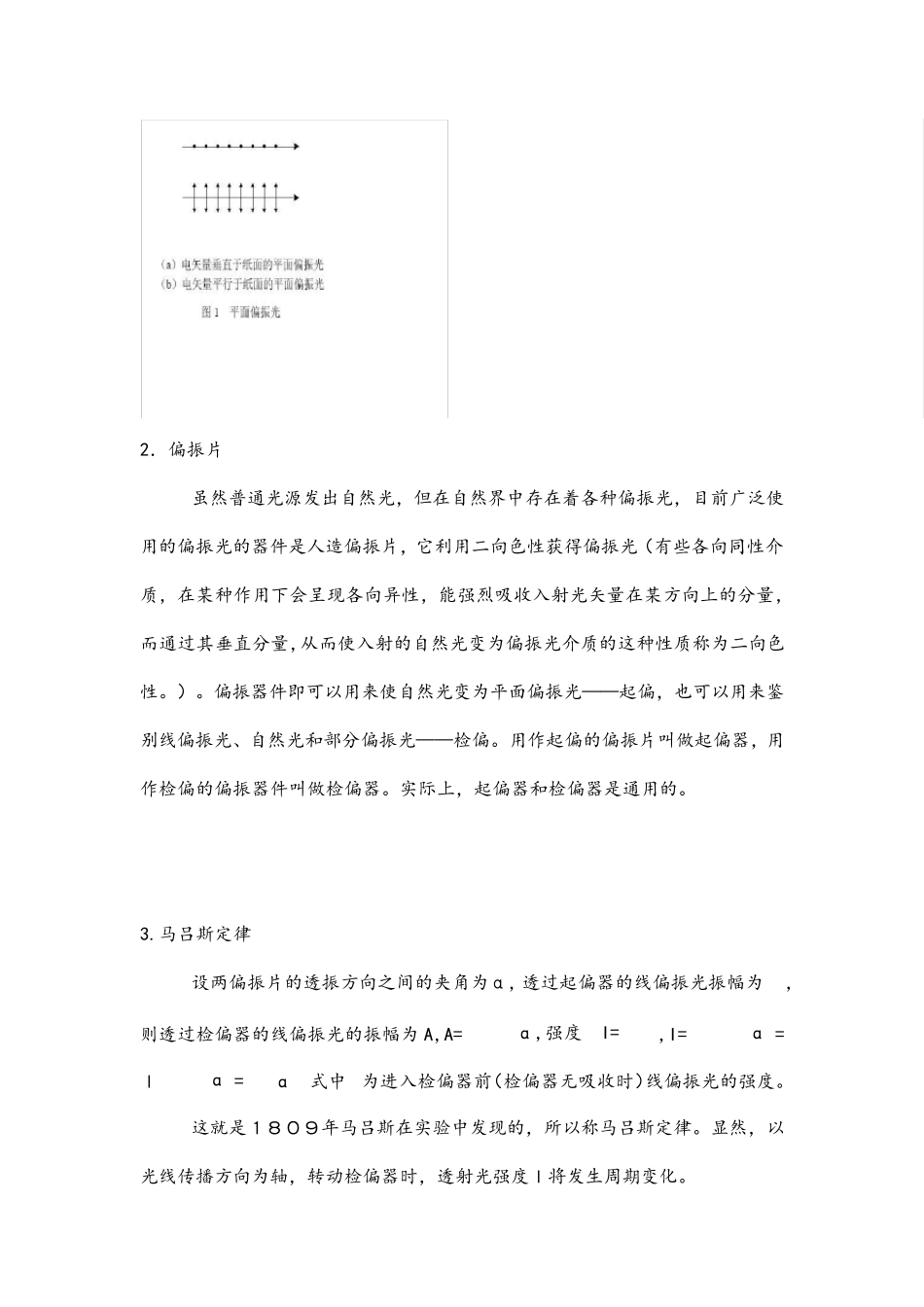

实 验 报 告 姓 名: 班 级: 学 号: 实验成绩: 同组姓名: 实验日期:2 0 0 8 -3 -3 指导老师:助教1 0 批阅日期: 偏振光学实验 【实验目的】 1. 观察光的偏振现象,验证马吕斯定律 2. 了解1/2 波片,1/4 波片的作用 3. 掌握椭圆偏振光,圆偏振光的产生与检测. 【实验原理】 1. 光的偏振性 光是一种电磁波,由于电磁波对物质的作用主要是电场,故在光学中把电场强度E 称为光矢量。在垂直于光波传播方向的平面内,光矢量可能有不同的振动方向,通常把光矢量保持一定振动方向上的状态称为偏振态。如果光在传播过程中,若光矢量保持在固定平面上振动,这种振动状态称为平面振动态,此平面就称为振动面(见图1)。此时光矢量在垂直与传播方向平面上的投影为一条直线,故又称为线偏振态。若光矢量绕着传播方向旋转,其端点描绘的轨道为一个圆,这种偏振态称为圆偏振态。如光矢量端点旋转的轨迹为一椭圆,就成为椭圆偏振态(见图 2)。 2.偏振片 虽然普通光源发出自然光,但在自然界中存在着各种偏振光,目前广泛使用的偏振光的器件是人造偏振片,它利用二向色性获得偏振光(有些各向同性介质,在某种作用下会呈现各向异性,能强烈吸收入射光矢量在某方向上的分量,而通过其垂直分量,从而使入射的自然光变为偏振光介质的这种性质称为二向色性。)。偏振器件即可以用来使自然光变为平面偏振光——起偏,也可以用来鉴别线偏振光、自然光和部分偏振光——检偏。用作起偏的偏振片叫做起偏器,用作检偏的偏振器件叫做检偏器。实际上,起偏器和检偏器是通用的。 3.马吕斯定律 设两偏振片的透振方向之间的夹角为α,透过起偏器的线偏振光振幅为 ,则透过检偏器的线偏振光的振幅为A,A= ɑ,强度 I= ,I= ɑ = I ɑ = ɑ 式中 为进入检偏器前(检偏器无吸收时)线偏振光的强度。 这就是1809年马吕斯在实验中发现的,所以称马吕斯定律。显然,以光线传播方向为轴,转动检偏器时,透射光强度I将发生周期变化。 若入射光是部分偏振光或椭圆偏振光,则极小值部位0。若光强完全不变化,则入射光是自然光或圆偏振光。这样,根据透射光强度变化的情况,可将线偏振光和自然光和部分偏振光区别开来。 4.椭圆偏振光、圆偏振光的产生;1/2 波片和1/4 波片的作用 当平面偏振光同过1/2 波片后,产生的仍是平面偏振光,但它与原入射光的夹角为2ɑ(ɑ为入射光振动面与波片光轴的夹角,下同); 当平...
