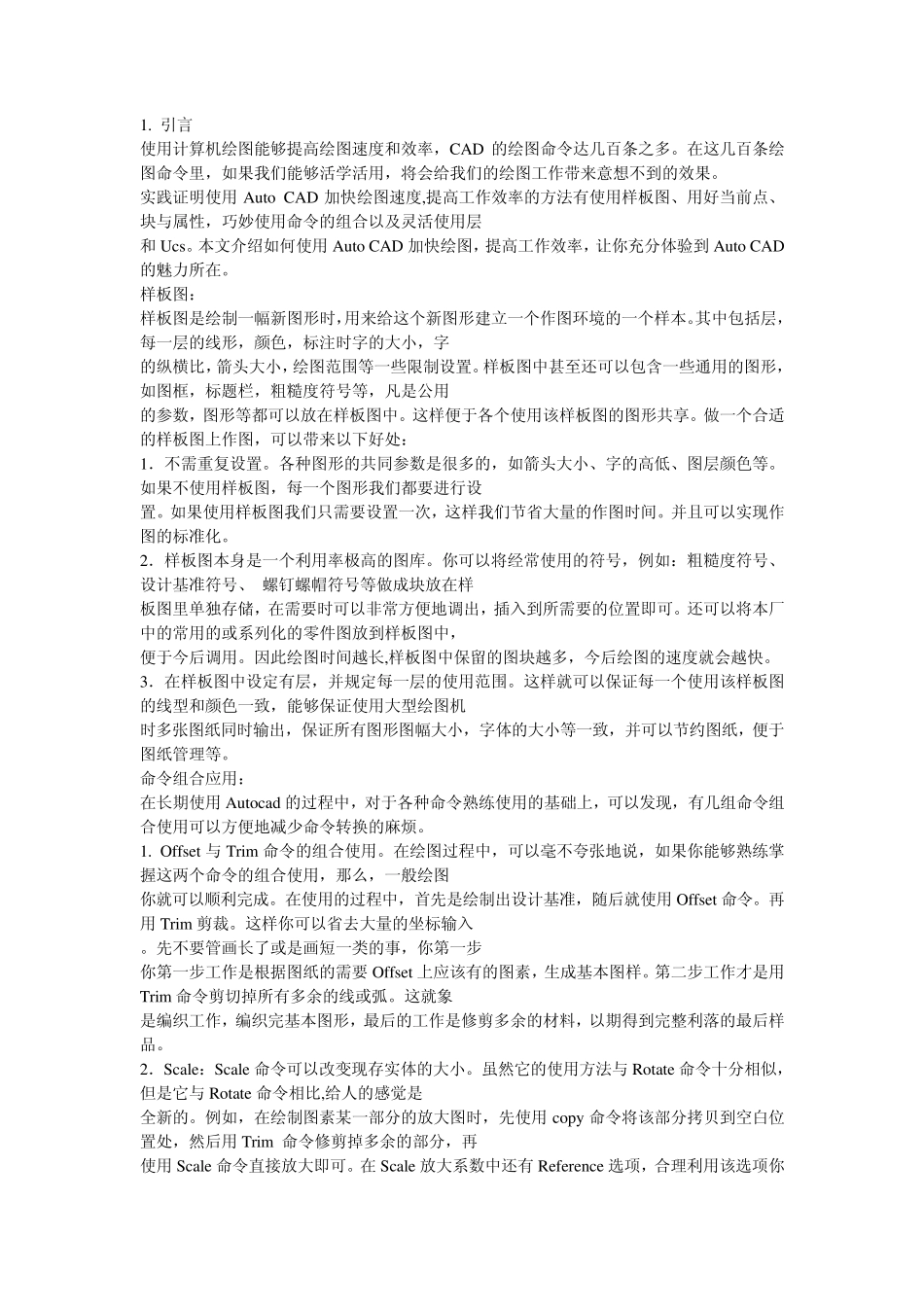

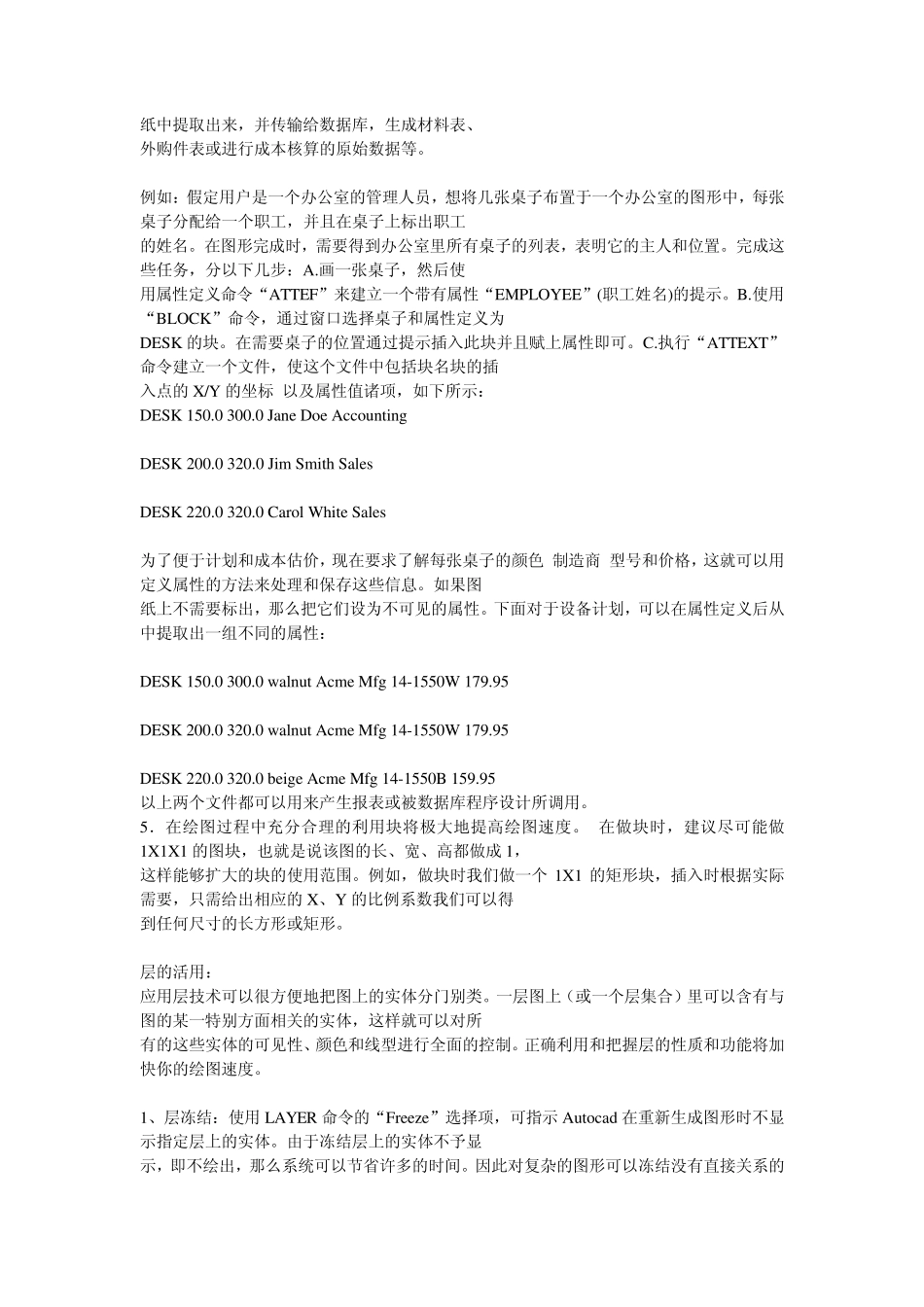

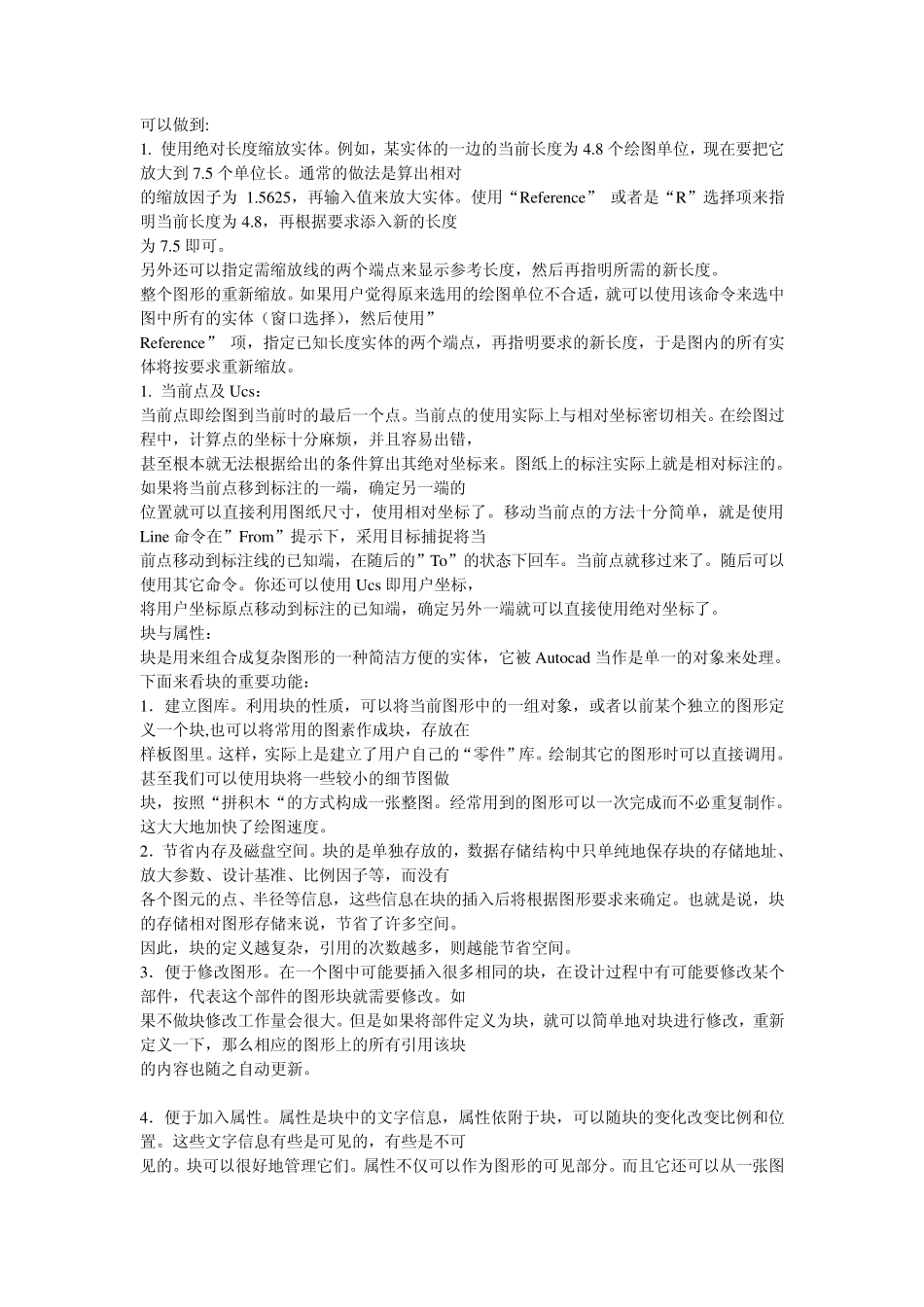

1. 引言 使用计算机绘图能够提高绘图速度和效率，CAD 的绘图命令达几百条之多。在这几百条绘图命令里，如果我们能够活学活用，将会给我们的绘图工作带来意想不到的效果。 实践证明使用Au to CAD 加快绘图速度,提高工作效率的方法有使用样板图、用好当前点、块与属性，巧妙使用命令的组合以及灵活使用层 和Ucs。本文介绍如何使用Au to CAD 加快绘图，提高工作效率，让你充分体验到Au to CAD的魅力所在。 样板图： 样板图是绘制一幅新图形时，用来给这个新图形建立一个作图环境的一个样本。其中包括层，每一层的线形，颜色，标注时字的大小，字 的纵横比，箭头大小，绘图范围等一些限制设置。样板图中甚至还可以包含一些通用的图形，如图框，标题栏，粗糙度符号等，凡是公用 的参数，图形等都可以放在样板图中。这样便于各个使用该样板图的图形共享。做一个合适的样板图上作图，可以带来以下好处： 1．不需重复设置。各种图形的共同参数是很多的，如箭头大小、字的高低、图层颜色等。如果不使用样板图，每一个图形我们都要进行设 置。如果使用样板图我们只需要设置一次，这样我们节省大量的作图时间。并且可以实现作图的标准化。 2．样板图本身是一个利用率极高的图库。你可以将经常使用的符号，例如：粗糙度符号、设计基准符号、 螺钉螺帽符号等做成块放在样 板图里单独存储，在需要时可以非常方便地调出，插入到所需要的位置即可。还可以将本厂中的常用的或系列化的零件图放到样板图中， 便于今后调用。因此绘图时间越长,样板图中保留的图块越多，今后绘图的速度就会越快。 3．在样板图中设定有层，并规定每一层的使用范围。这样就可以保证每一个使用该样板图的线型和颜色一致，能够保证使用大型绘图机 时多张图纸同时输出，保证所有图形图幅大小，字体的大小等一致，并可以节约图纸，便于图纸管理等。 命令组合应用： 在长期使用Au tocad 的过程中，对于各种命令熟练使用的基础上，可以发现，有几组命令组合使用可以方便地减少命令转换的麻烦。 1. Offset 与 Trim 命令的组合使用。在绘图过程中，可以毫不夸张地说，如果你能够熟练掌握这两个命令的组合使用，那么，一般绘图 你就可以顺利完成。在使用的过程中，首先是绘制出设计基准，随后就使用Offset 命令。再用Trim 剪裁。这样你可以省去大量的坐标输入 。先不要管画长了或是画短一类的事，你第一步 你第一步工作是根据图纸的需要 Offset 上应该有的...
