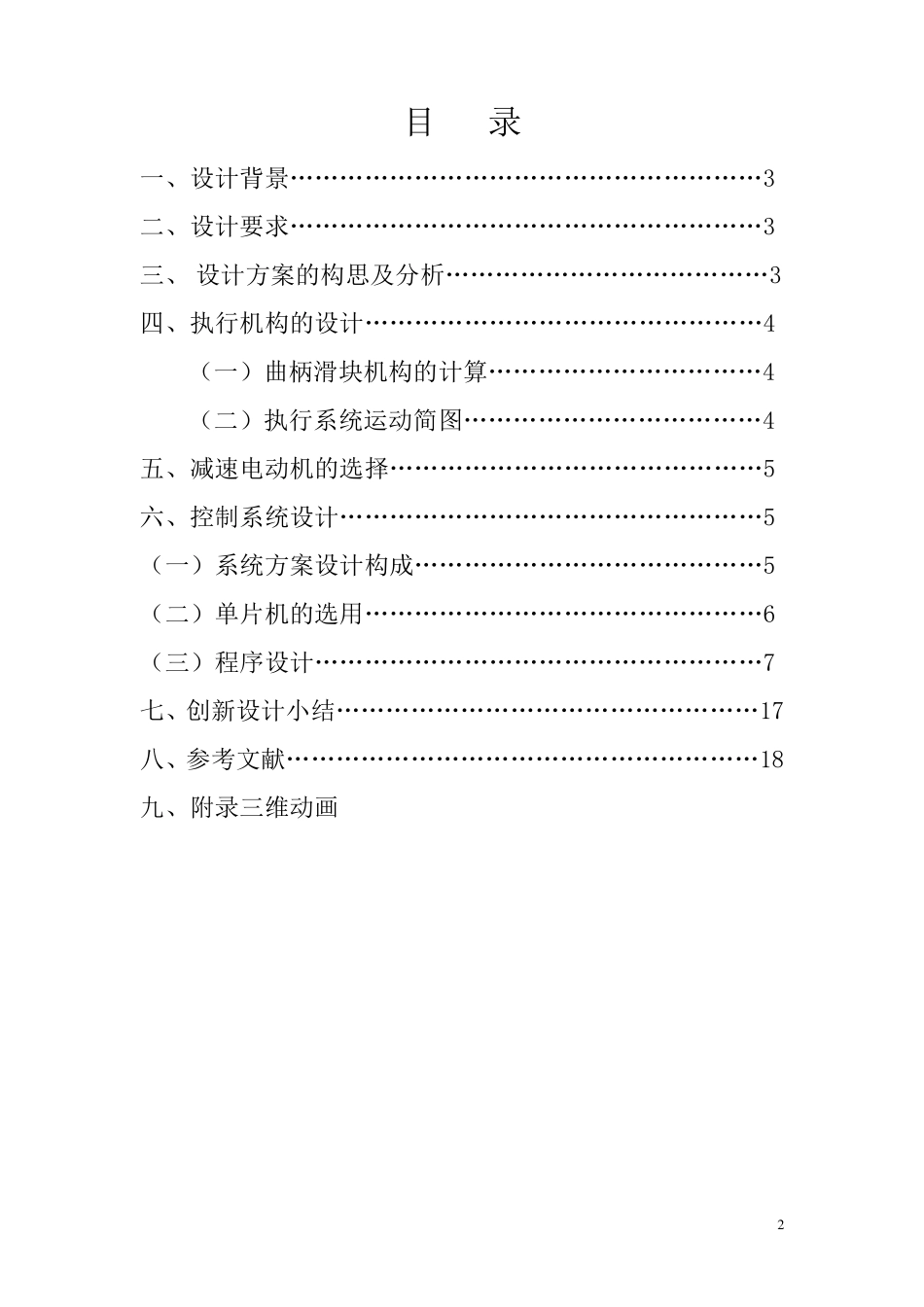

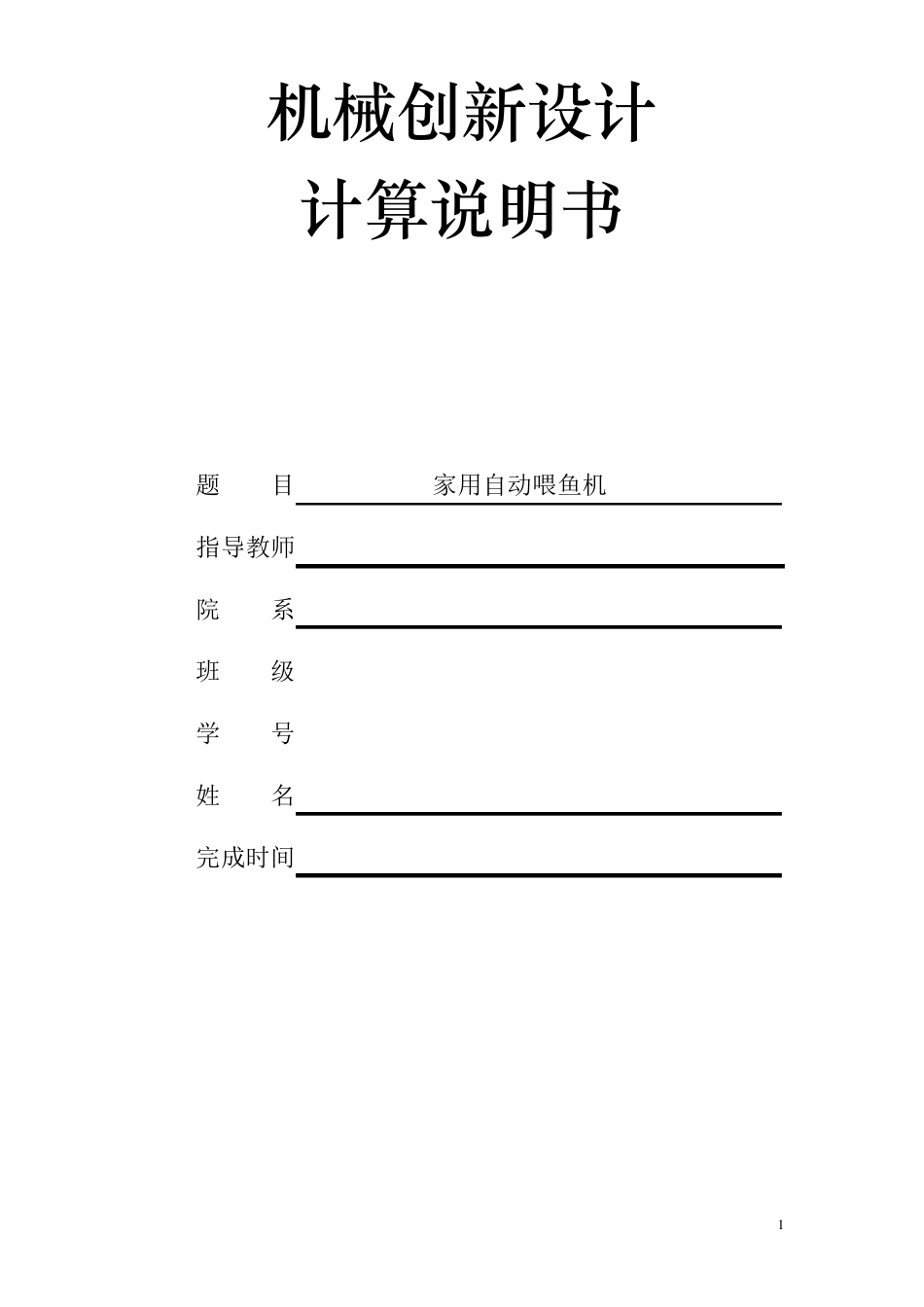

1 机 械 创 新 设 计 计 算 说 明 书 题 目 家用自动喂鱼机 指导教师 院 系 班 级 学 号 姓 名 完成时间 2 目 录 一、设计背景…………………………………………………3 二、设计要求…………………………………………………3 三、 设计方案的构思及分析…………………………………3 四、执行机构的设计…………………………………………4 （一）曲柄滑块机构的计算……………………………4 （二）执行系统运动简图………………………………4 五、减速电动机的选择………………………………………5 六、控制系统设计……………………………………………5 （一）系统方案设计构成……………………………………5 （二）单片机的选用…………………………………………6 （三）程序设计………………………………………………7 七、创新设计小结……………………………………………17 八、参考文献…………………………………………………18 九、附录三维动画 3 一、 设计背景 随着人们生活水平的逐步提高，在家里养观赏鱼已经成为人的一种生活情趣。喂鱼这个过程就是最充满乐趣的一个环节，但是人们总会有出差工作，探亲访友不在家的时候，那么可爱的鱼儿不就要饿肚子了吗？为了帮助都市的人们解决喂鱼的后顾之忧，自动喂鱼机孕育而生。 二、设计要求 本次设计自动喂鱼机的基本功能和设计思路，根据给定的规定动作顺序，综合运用所学的基本理论、基本知识和相关的机械设计专业知识，完成自动喂食机理论方案的创新设计，并绘制必要的零部件图，其中包括装置的原理方案构思和拟定；原理方案的实现、传动方案的设计，主要结构的设计简图；设计计算与说明。 自动喂鱼机设计要求：定时投放饲 料 ，具 有开 机自检 功能，可以 设定开 启关闭 时间 的长 短 ，适 应 不同 宠 物 食量 的需 要，使 用电 动机驱 动，其电 源 应 为安 全电 源 。 宠 物 自动喂食机设计的主要技 术 关键 问 题 为：饲 料 的定时投放，料 口 的开 合角 度 的确 定，定时长 短 的设计，时间 设定模 块 的组 合。 关键 字 ：机构 单 片 机 设计计算 定时 三 、 设计方案的构思及 分 析 本作品 的工作原理利 用了曲 柄 滑 块 机构和定时的原理，由 一个简单 的定时电 路连 接 而成。带 有定量 孔 的滑 块 ，可以 有效 控 制投量 ，同 时由 于...
