密封设计规范

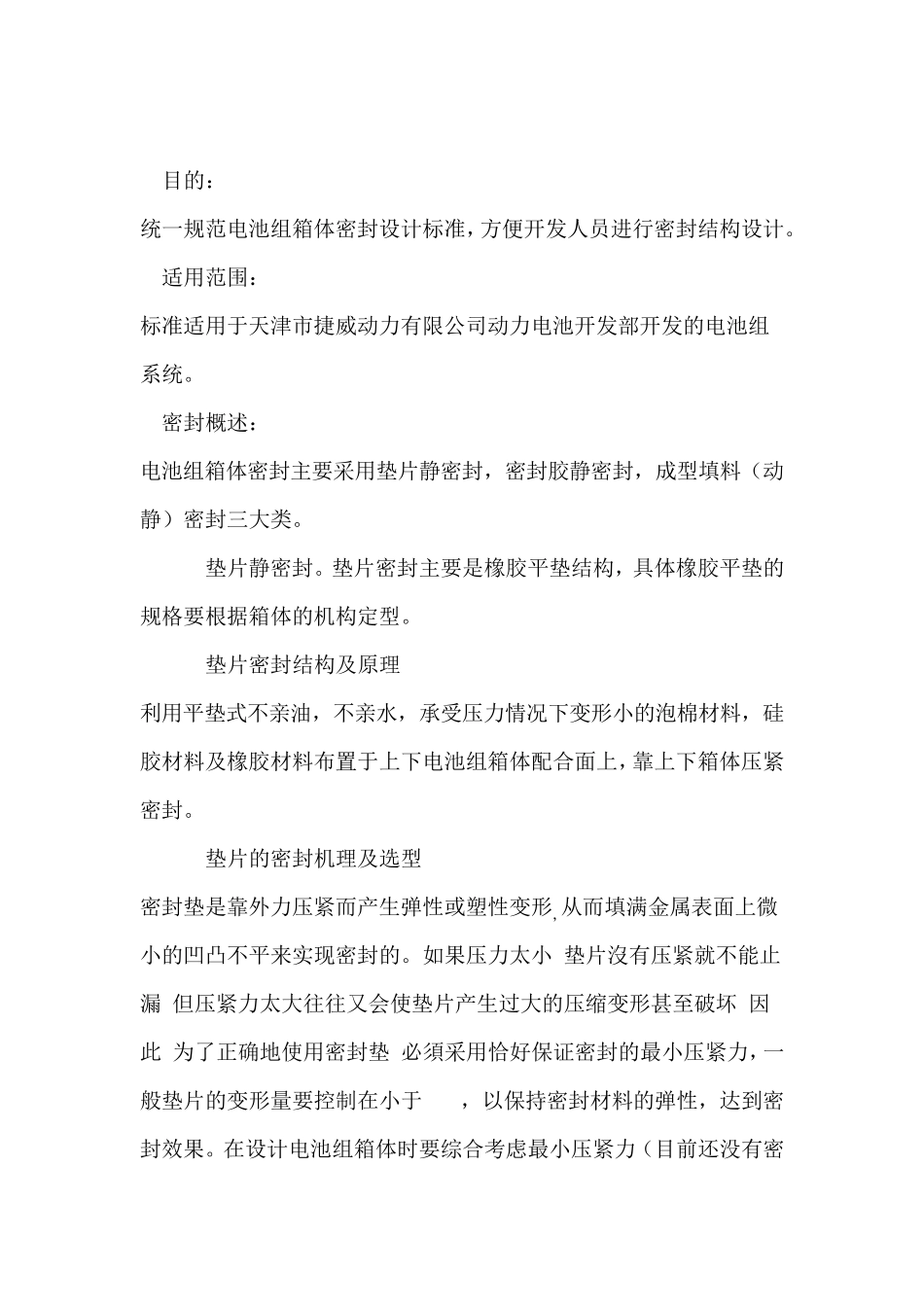

密封设计规范 目录 目录------------------------------------------1 参考资料--------------------------------------2 1.目的----------------------------------------3 2.适用范围------------------------------------3 3.密封概述------------------------------------3 3.1垫片静密封-------------------------------3 3.1.1.垫片密封结构及原理-----------------3 3.1.2.垫片的密封机理及选型---------------3 3.1.3.法兰面垫片密封的压紧型式-----------4 3.2密封胶静密封-----------------------------5 3.2.1密封胶密封结构及原理----------------5 3.2.2密封胶密封的压紧型式----------------6 3.3成型填料密封-----------------------------6 3.3.1非金属O型圈的密封结构机理----------6 3.3.2非金属O型圈失效模式----------------20 3.3.3 其他型式的密封圈 -------------------25 3.3.4 金属空心 O型环密封------------------25 4密封试验-------------------------------------25 参考资料： 1）<<机械设计手册>>第五版 .化学工业出版社 2）<<机械设计图册>> 北京.化学工业出版社.2000 3) 国标GB 700 – 86，GB 4208等密封标准 4） 1.目的： 统一规范电池组箱体密封设计标准，方便开发人员进行密封结构设计。 2.适用范围： 标准适用于天津市捷威动力有限公司动力电池开发部开发的电池组系统。 3.密封概述： 电池组箱体密封主要采用垫片静密封，密封胶静密封，成型填料（动静）密封三大类。 3.1. 垫片静密封。垫片密封主要是橡胶平垫结构，具体橡胶平垫的规格要根据箱体的机构定型。 3.1.1.垫片密封结构及原理 利用平垫式不亲油，不亲水，承受压力情况下变形小的泡棉材料，硅胶材料及橡胶材料布置于上下电池组箱体配合面上，靠上下箱体压紧密封。 3.1.2.垫片的密封机理及选型 密封垫是靠外力压紧而产生弹性或塑性变形,从而填满金属表面上微小的凹凸不平来实现密封的。如果压力太小,垫片沒有压紧就不能止漏,但压紧力太大往往又会使垫片产生过大的压缩变形甚至破坏.因此,为了正确地使用密封垫,必須采用恰好保证密封的最小压紧力，一般垫片的变形量要控制在小于 20%，以保持密封材料的弹性，达到密封效果。在设计电池组箱体时要综合考虑最小压紧力（目前还没有密封材料对应最小压紧力的数据）及垫片变形量。 表 1,，螺钉扭矩与螺钉最小压紧力间的关系 目前公司已使用过的材料有东...
