密码锁(数字电子技术课程设计)

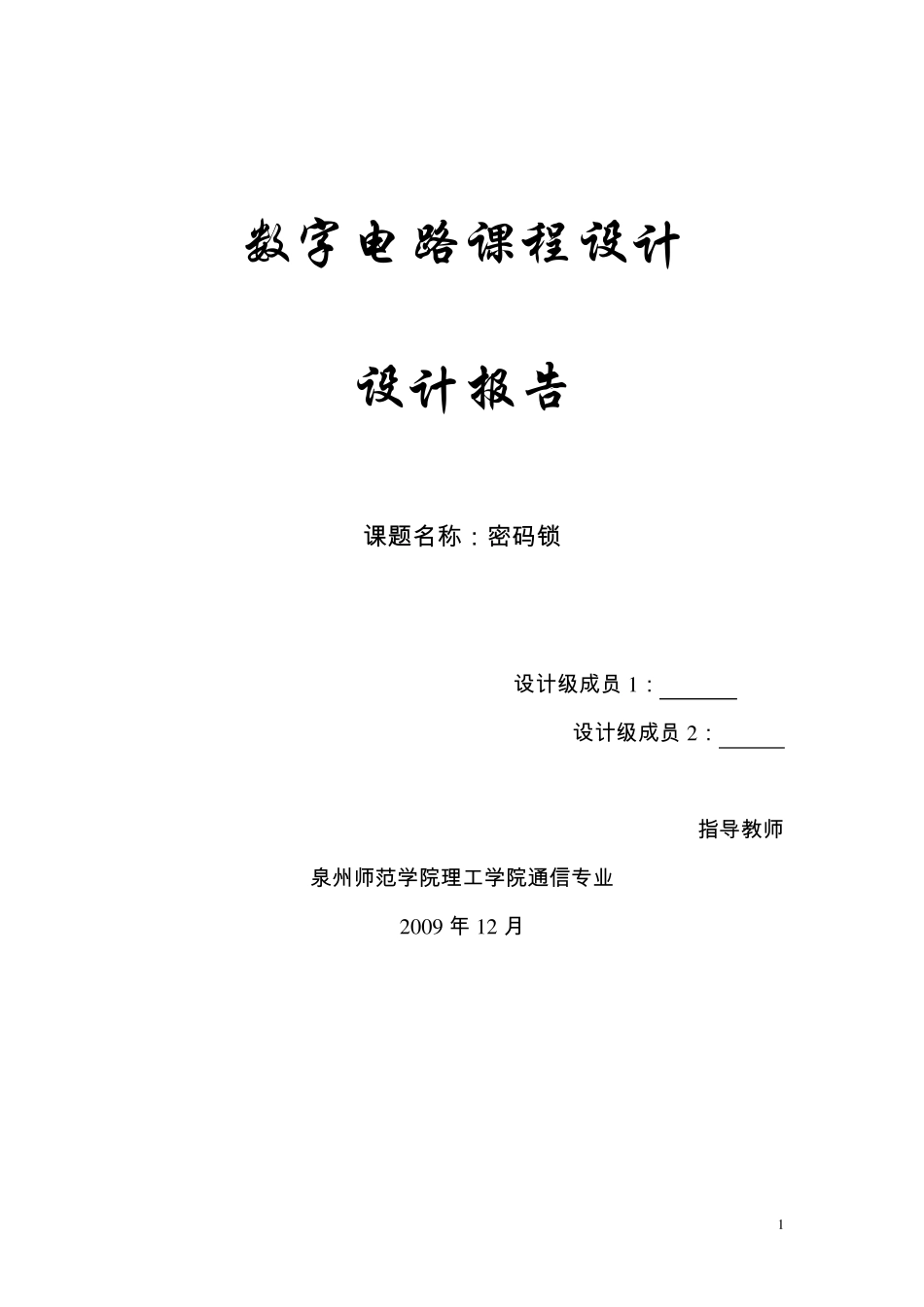

1 数字电路课程设计 设计报告 课 题 名 称 ： 密 码 锁 设 计 级 成 员 1 ： 设 计 级 成 员 2 ： 指 导 教 师 泉 州 师 范 学 院 理 工 学 院 通 信 专业 2 0 0 9 年 1 2 月 2 密码锁 一、目录 1、设计项目综述……………………………………………………………………………2 2、设计方案及分析…………………………………………………………………………3 2.1 设计方案……………………………………………………………………………3 2.2 设计分析……………………………………………………………………………4 2.3 方案优缺点…………………………………………………………………………4 3、电路原理分析…………………………………………………………………………5 3.1 模块1： into……………………………………………………………………5 3.2 模块2：加法器74LS5283………………………………………………………6 3.3 模块3： qdy16……………………………………………………………………8 3.4 模块4： jicun……………………………………………………………………9 3.5 模块5： jicun4…………………………………………………………………10 3.6 模块6： choose…………………………………………………………………11 3.7 模块7：密码比较设计…………………………………………………………12 3.8 模块8： jishu3…………………………………………………………………13 3.9 总图……………………………………………………………………………14 4、总结………………………………………………………………………………………16 4.1 设计中遇到的问题及解决方法……………………………………………………17 4.2 设计方案中需要改进的地方………………………………………………………17 4.3 这次设计中的收获和教训…………………………………………………………17 3 二、设计项目综述： 1、可以预置2 位十进制数密码，并保存密码；输入密码的的第一位和第二位时，互不影响。 2、开锁时，输入正确密码，按开锁键，锁打开。 3、当输入密码时，数码管显示相应的输入数字。密码输入错误时计数一次,当输入错误密码连续达到三次，拒绝再输入密码。需用复位键将其还原才能再次输入。 4、输入密码时，数码管8 和数码管7 显示密码的数值。拒绝输入...
