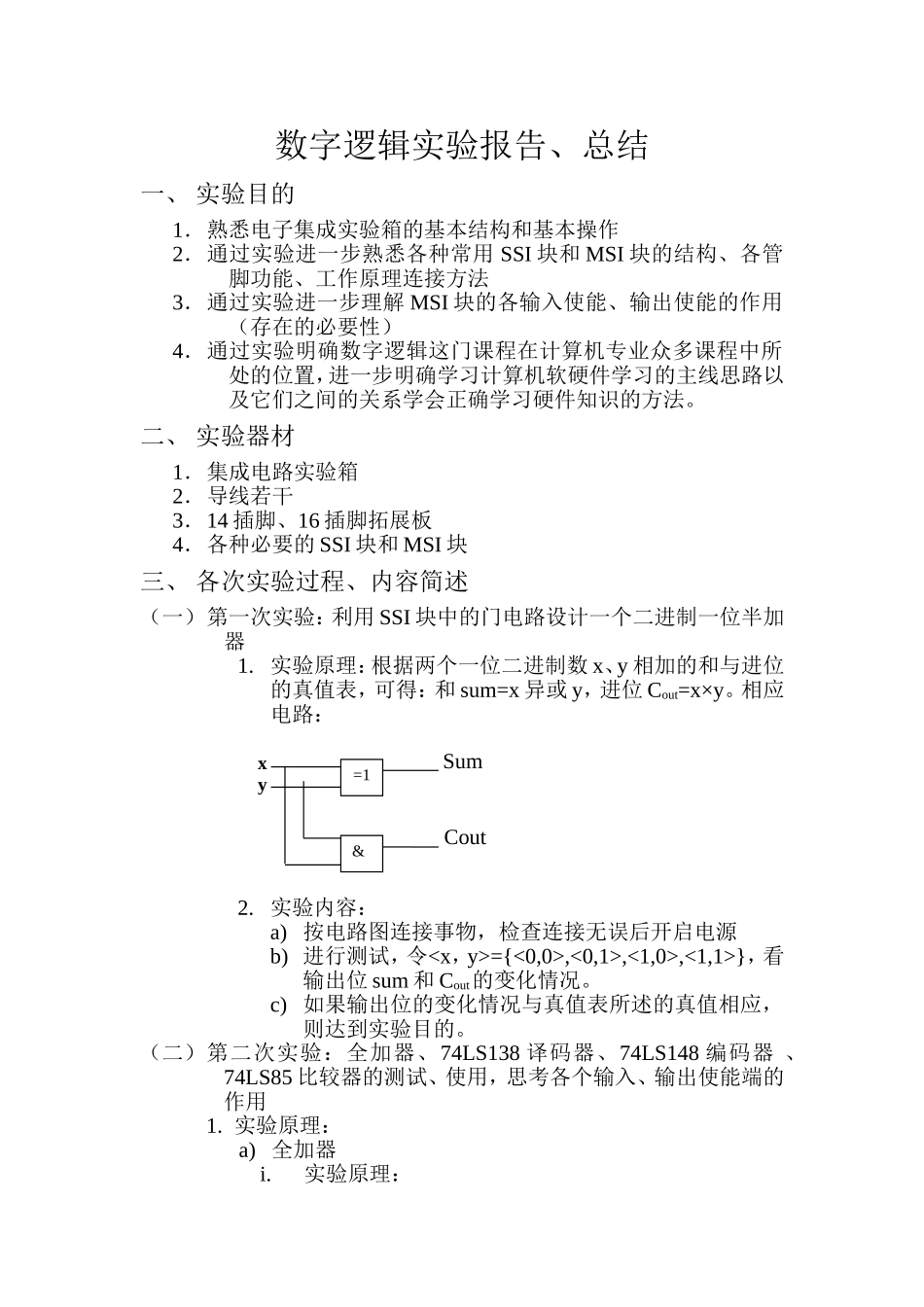

数字逻辑实验报告、总结一、实验目的1．熟悉电子集成实验箱的基本结构和基本操作2．通过实验进一步熟悉各种常用SSI块和MSI块的结构、各管脚功能、工作原理连接方法3．通过实验进一步理解MSI块的各输入使能、输出使能的作用（存在的必要性）4．通过实验明确数字逻辑这门课程在计算机专业众多课程中所处的位置，进一步明确学习计算机软硬件学习的主线思路以及它们之间的关系学会正确学习硬件知识的方法
二、实验器材1．集成电路实验箱2．导线若干3．14插脚、16插脚拓展板4．各种必要的SSI块和MSI块三、各次实验过程、内容简述（一）第一次实验：利用SSI块中的门电路设计一个二进制一位半加器1
实验原理：根据两个一位二进制数x、y相加的和与进位的真值表，可得：和sum=x异或y，进位Cout=x×y
相应电路：2
实验内容：a)按电路图连接事物，检查连接无误后开启电源b)进行测试，令={,,,}，看输出位sum和Cout的变化情况
c)如果输出位的变化情况与真值表所述的真值相应，则达到实验目的

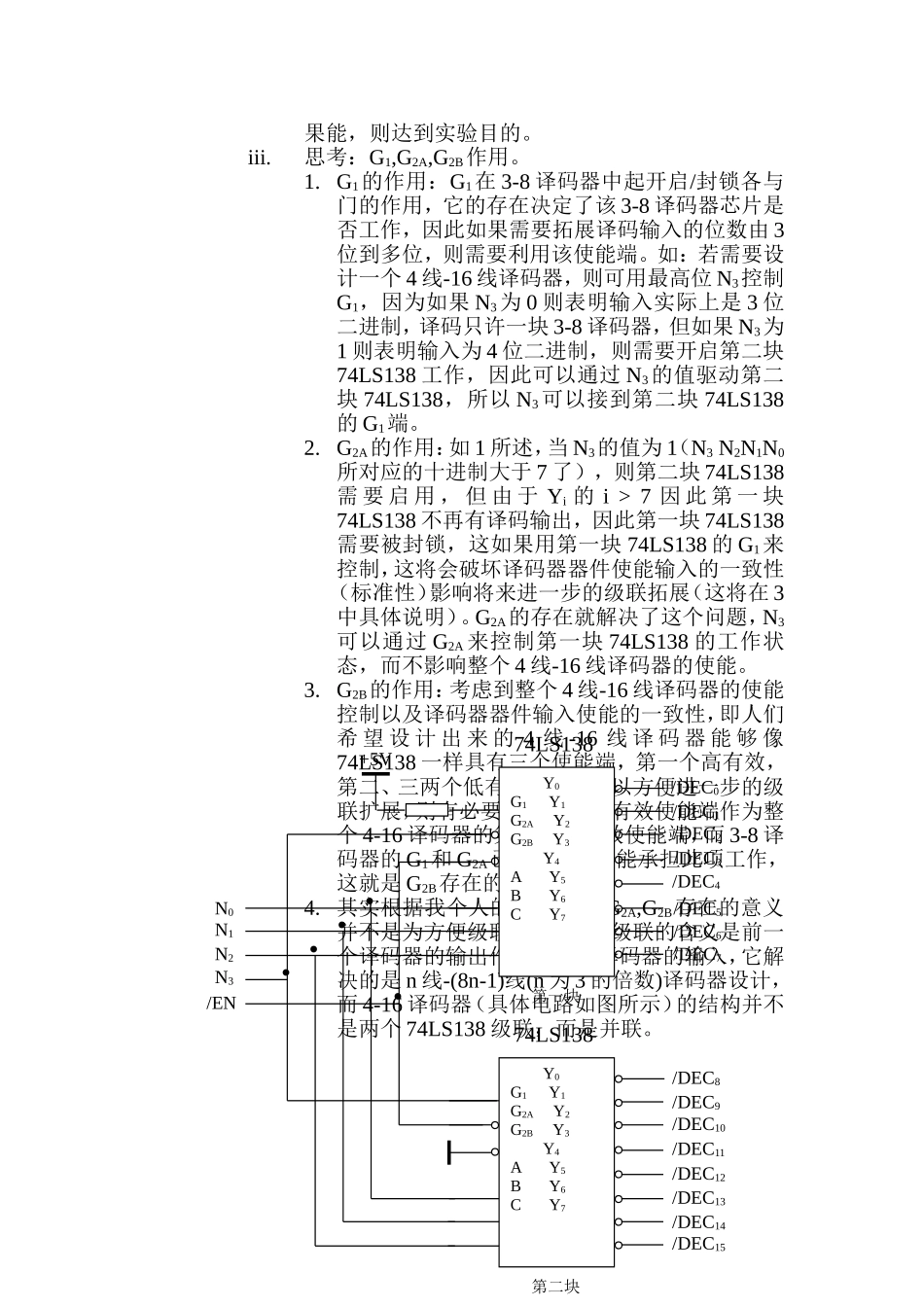

（二）第二次实验：全加器、74LS138译码器、74LS148编码器、74LS85比较器的测试、使用，思考各个输入、输出使能端的作用1
实验原理：a)全加器i

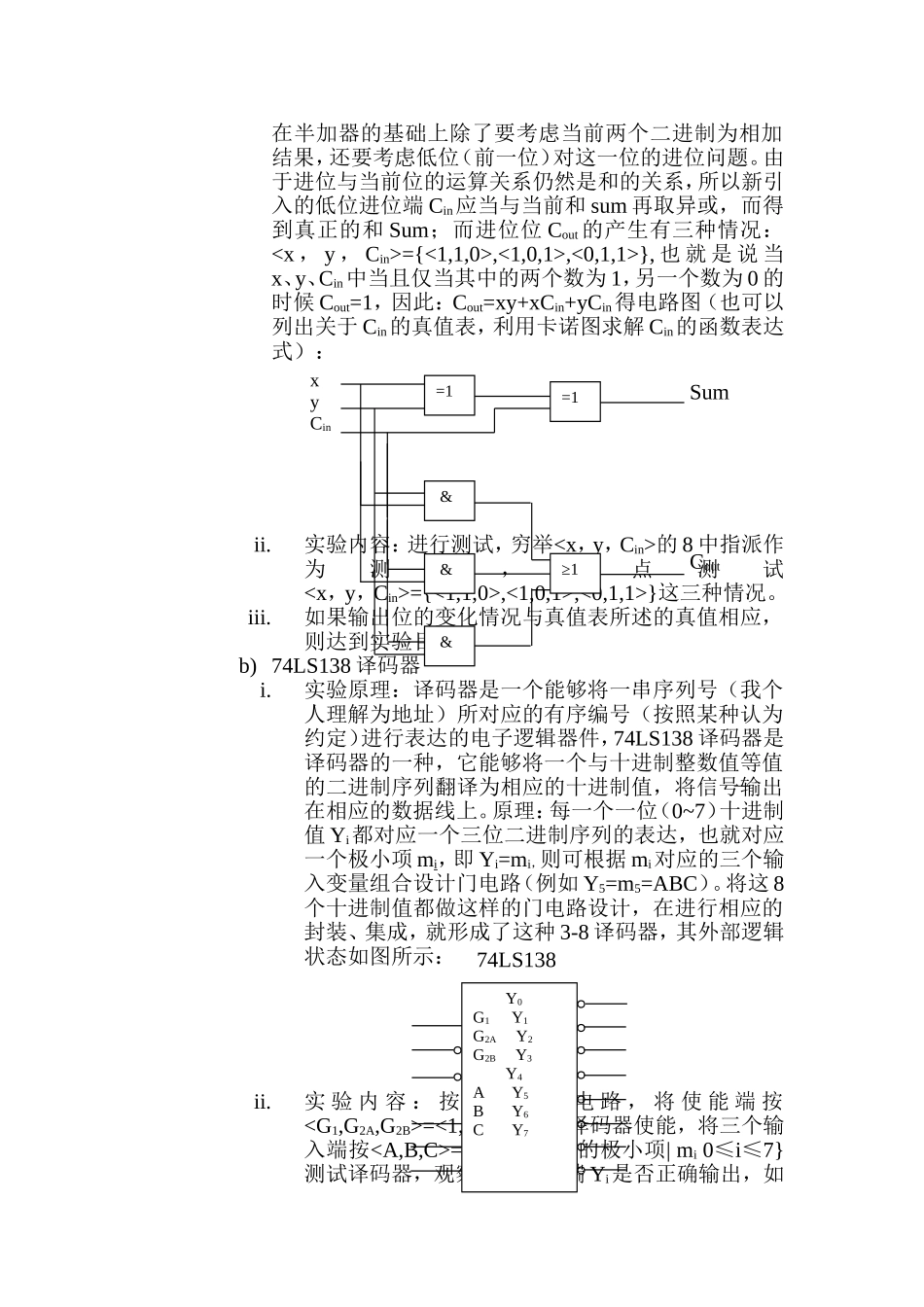

实验原理：SumCout=1xy&在半加器的基础上除了要考虑当前两个二进制为相加结果，还要考虑低位（前一位）对这一位的进位问题
由于进位与当前位的运算关系仍然是和的关系，所以新引入的低位进位端Cin应当与当前和sum再取异或，而得到真正的和Sum；而进位位Cout的产生有三种情况：={,,},也就是说当x、y、Cin中当且仅当其中的两个数为1，另一个数为0的时候Cout=1，因此：Cout=xy+xCin+yCin得电路图（也可以列出关于Cin的真值表，利用卡诺图求解Cin的函数表达式）：ii
实验内容：进行测试，穷举的8中指派作为测试，重点测试
