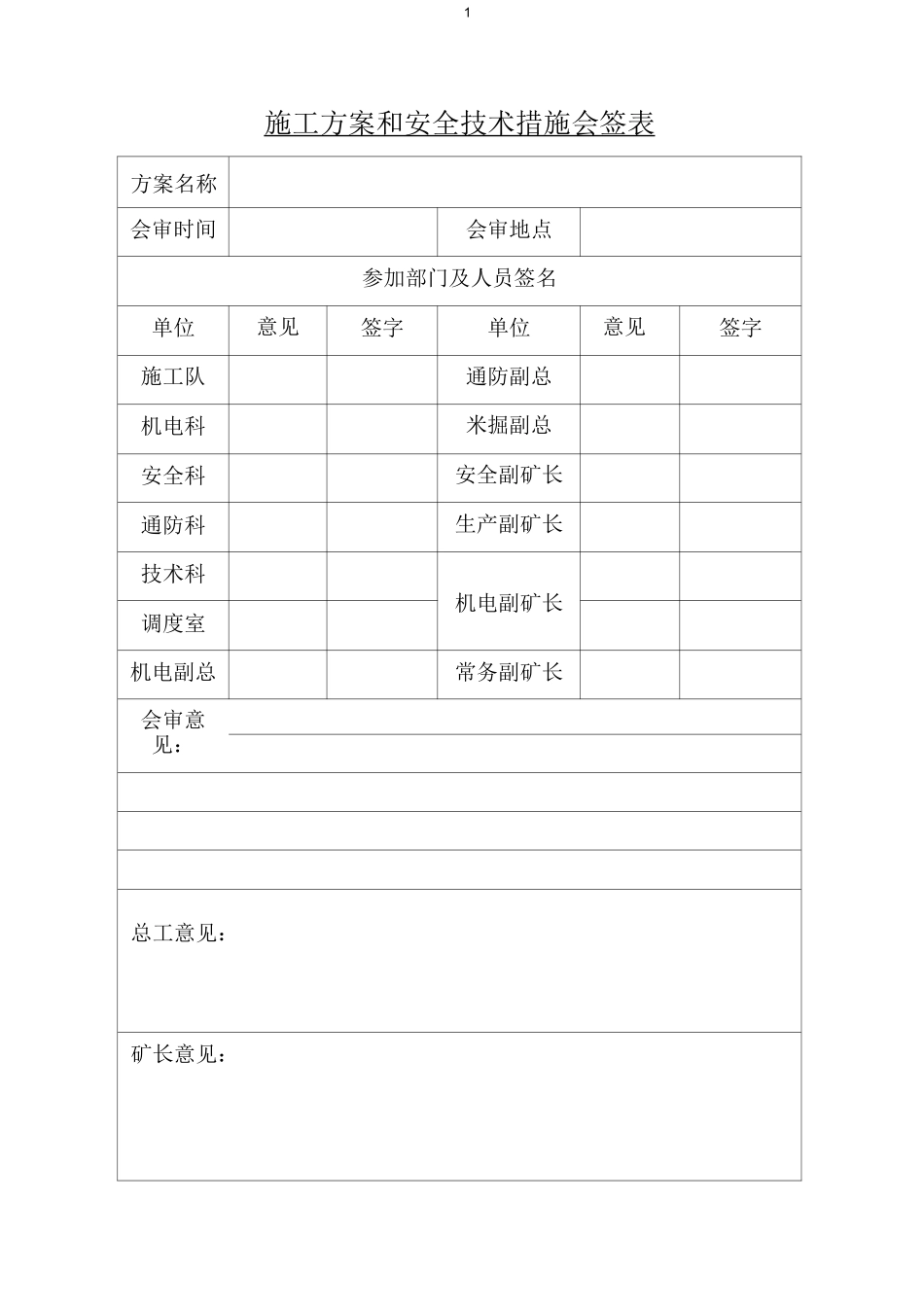

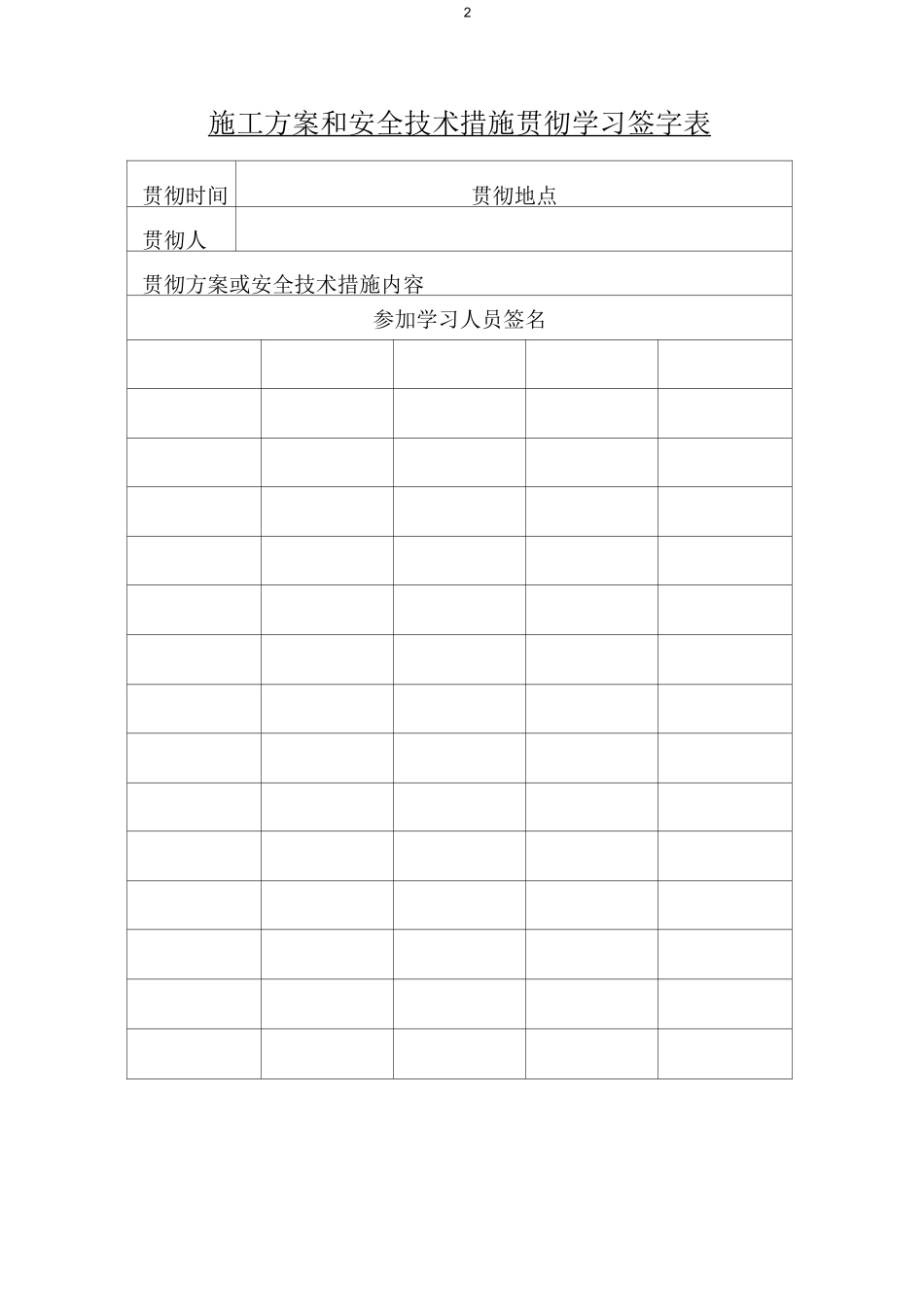

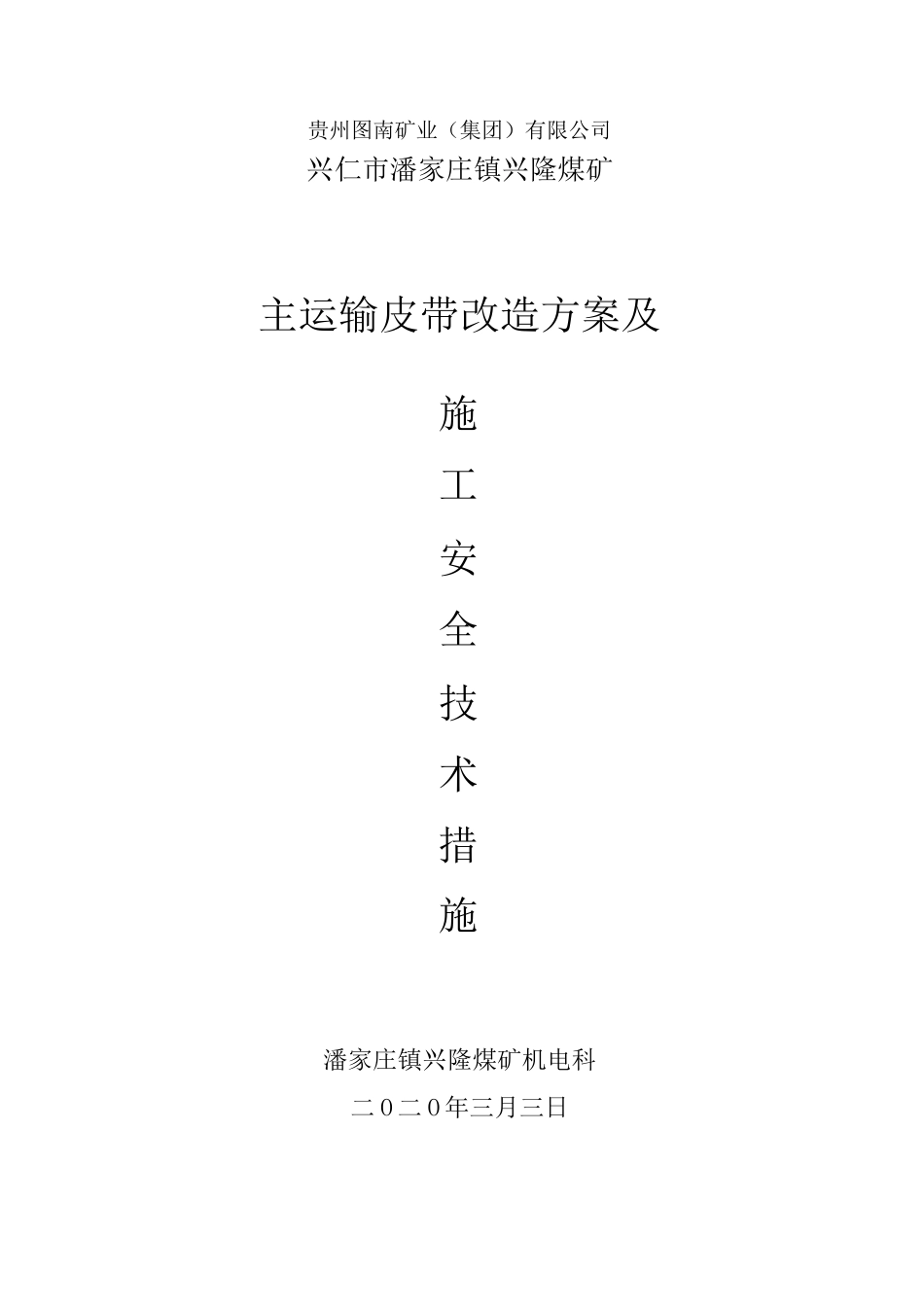

贵州图南矿业（集团）有限公司兴仁市潘家庄镇兴隆煤矿主运输皮带改造方案及施工安全技术措施潘家庄镇兴隆煤矿机电科二 O 二 O 年三月三日1施工方案和安全技术措施会签表 方案名称会审时间会审地点参加部门及人员签名单位意见签字单位意见签字施工队通防副总机电科米掘副总安全科安全副矿长通防科生产副矿长技术科机电副矿长调度室机电副总常务副矿长会审意见：总工意见：矿长意见：2施工方案和安全技术措施贯彻学习签字表 贯彻时间贯彻地点贯彻人贯彻方案或安全技术措施内容参加学习人员签名3主运输皮带改造方案及施工安全技术措施一、概述（一）概况上兴隆煤矿井下运输系统为主斜井安设有三部皮带机，主井一部、主井二部为固定带式输送机，主井三部为 650mm 可伸缩皮带输送机，煤仓设置在主井二部皮带机尾，采区煤、矸运输经过 Ml 皮带运输下山巷进入煤仓，再通过主井一部和二部皮带运输至地面煤场，Ml 皮带运输下山设有三部固定带式皮带机，即 Ml 一部、Ml 二部和 Ml 三部皮带，带宽均为 1000mm。（二）运输线路现在井下布置有两个采煤工作面（lll6 综采工作面和 ll07 综采工作面）和一个掘进工作面（l20l 掘进工作面）。lll6 综采工作面运输路线：采面刮板运输机一机巷转载机一机巷带式输送机-Ml 三部皮带机-Ml 二部皮带机-Ml 一部皮带机-主井煤仓-主井二部皮带-主井一部皮带一地面过桥皮带一地面筛分皮带一地面煤场。ll07 综采工作面运输路线：采面刮板运输机-机巷转载机-机巷带式输送机-Ml 二部皮带机-Ml 一部皮带机-主井煤仓-主井二部皮带-主井一部皮带-地面过桥皮带-地面筛分皮带-地面煤场。l20l 掘进工作面运输：掘进工作面皮带机-Ml 三部皮带机-Ml 二部皮带机—Ml—部皮带机—主井煤仓—主井二部皮带—主井一部皮带-地面过桥皮带-地面筛分皮带-地面煤场。1、主运输皮带的主要技术参数如下序号设备名称设备型号主要技术参数电机型号及厂家减速机型号传动比和厂家1主井过桥皮带DTL100-40/22kwB=1000mmQ=400t/hV=1.6m/sL=23mP=22KWU=660V2主井一部皮带DTL100-40/2X75KWB=1000mmQ=400t/hV=2.0m/sL=259mP=75KWU=660VYBK2-280S-4分宜宏达煤矿电机制造有限公司SEW-MCERLSF0623.49SEW- 传 动 设 备（天津）有限公3主井二部皮带DTL100-40/2X75KWB=1000mmQ=400t/hV=2.0m/sL=552mP=75KWU=660VYBK2-280S-4分宜宏达煤矿电机制造有限公司SEW-MCERLSF0623.49SEW- 传 动 设 备（天津）有限公4Ml—部皮带DTL100-40/...
