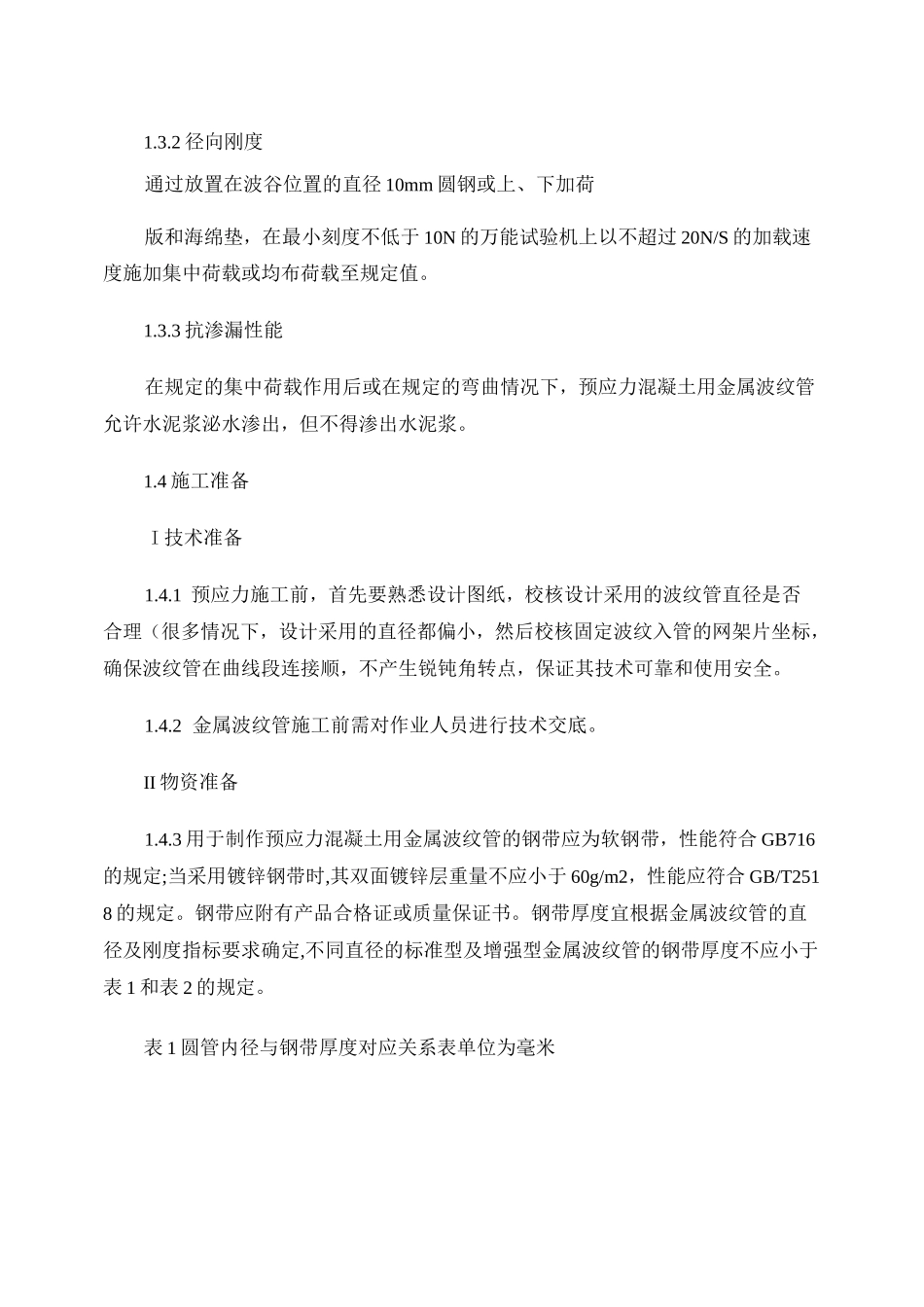

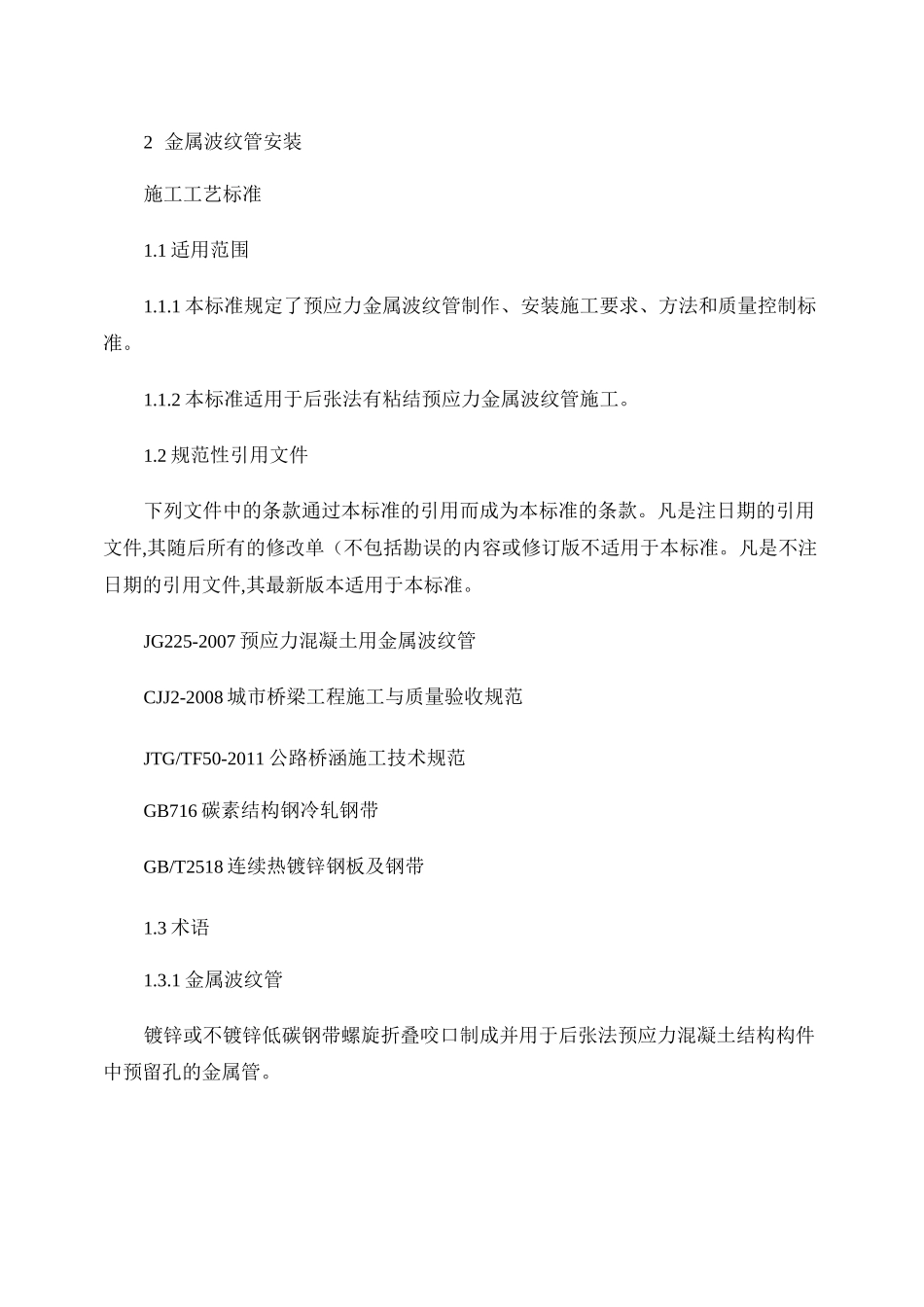

2 金属波纹管安装施工工艺标准1.1 适用范围1.1.1 本标准规定了预应力金属波纹管制作、安装施工要求、方法和质量控制标准。1.1.2 本标准适用于后张法有粘结预应力金属波纹管施工。1.2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单（不包括勘误的内容或修订版不适用于本标准。凡是不注日期的引用文件,其最新版本适用于本标准。JG225-2007 预应力混凝土用金属波纹管CJJ2-2008 城市桥梁工程施工与质量验收规范JTG/TF50-2011 公路桥涵施工技术规范GB716 碳素结构钢冷轧钢带GB/T2518 连续热镀锌钢板及钢带1.3 术语1.3.1 金属波纹管镀锌或不镀锌低碳钢带螺旋折叠咬口制成并用于后张法预应力混凝土结构构件中预留孔的金属管。1.3.2 径向刚度通过放置在波谷位置的直径 10mm 圆钢或上、下加荷版和海绵垫，在最小刻度不低于 10N 的万能试验机上以不超过 20N/S 的加载速度施加集中荷载或均布荷载至规定值。1.3.3 抗渗漏性能在规定的集中荷载作用后或在规定的弯曲情况下，预应力混凝土用金属波纹管允许水泥浆泌水渗出，但不得渗出水泥浆。1.4 施工准备I 技术准备1.4.1 预应力施工前，首先要熟悉设计图纸，校核设计采用的波纹管直径是否合理（很多情况下，设计采用的直径都偏小，然后校核固定波纹入管的网架片坐标，确保波纹管在曲线段连接顺，不产生锐钝角转点，保证其技术可靠和使用安全。1.4.2 金属波纹管施工前需对作业人员进行技术交底。II 物资准备1.4.3 用于制作预应力混凝土用金属波纹管的钢带应为软钢带，性能符合 GB716的规定;当采用镀锌钢带时,其双面镀锌层重量不应小于 60g/m2，性能应符合 GB/T2518 的规定。钢带应附有产品合格证或质量保证书。钢带厚度宜根据金属波纹管的直径及刚度指标要求确定,不同直径的标准型及增强型金属波纹管的钢带厚度不应小于表 1 和表 2 的规定。表 1 圆管内径与钢带厚度对应关系表单位为毫米内廉4045505560657ij75S卅H590g6l-C*：ibII-12：）1261:2垠小诩度标准D.2S■:■KJBii.ll：-OJii.301X31J5li・HI.J?1.^1」il[L-MIU.4Q.4"■谒i'jn用强1.Ji>i.MI|1.«1.35■.=■HJ5U.-ki14Hlljji>.45}.5hU.50ih5UIS.50.5ILSH,l!J1’［稚册 mm 的敲壇雪悦用储螯用计注氛甲汛側.金織询的螂 I 朋恻汎牛鰹一表 2 扁管规格与钢带厚度对应关系表单位为毫米1.4.4 预应力混凝土用金属波纹管外观应清洁,内外表面应无锈蚀、油污...
