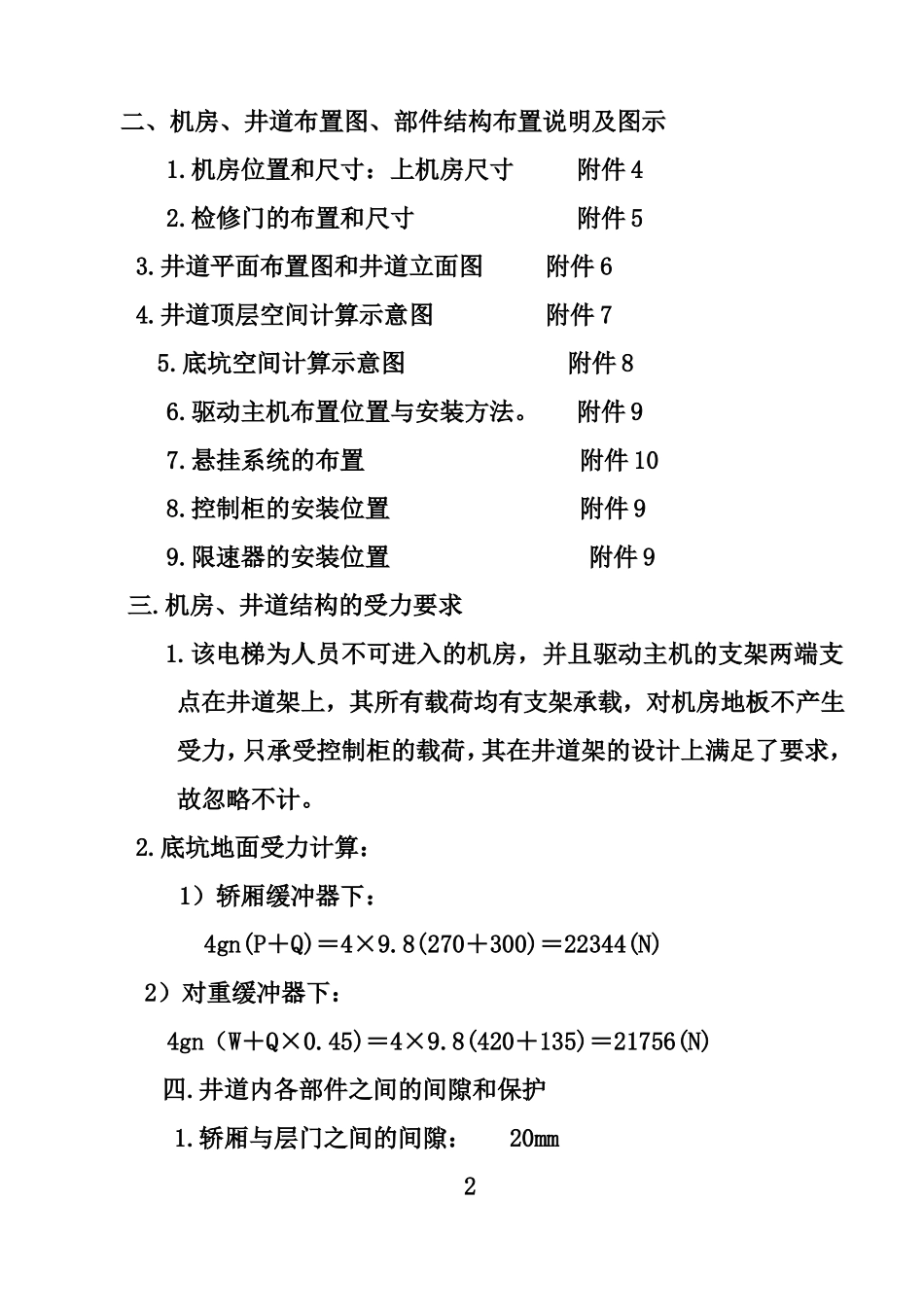

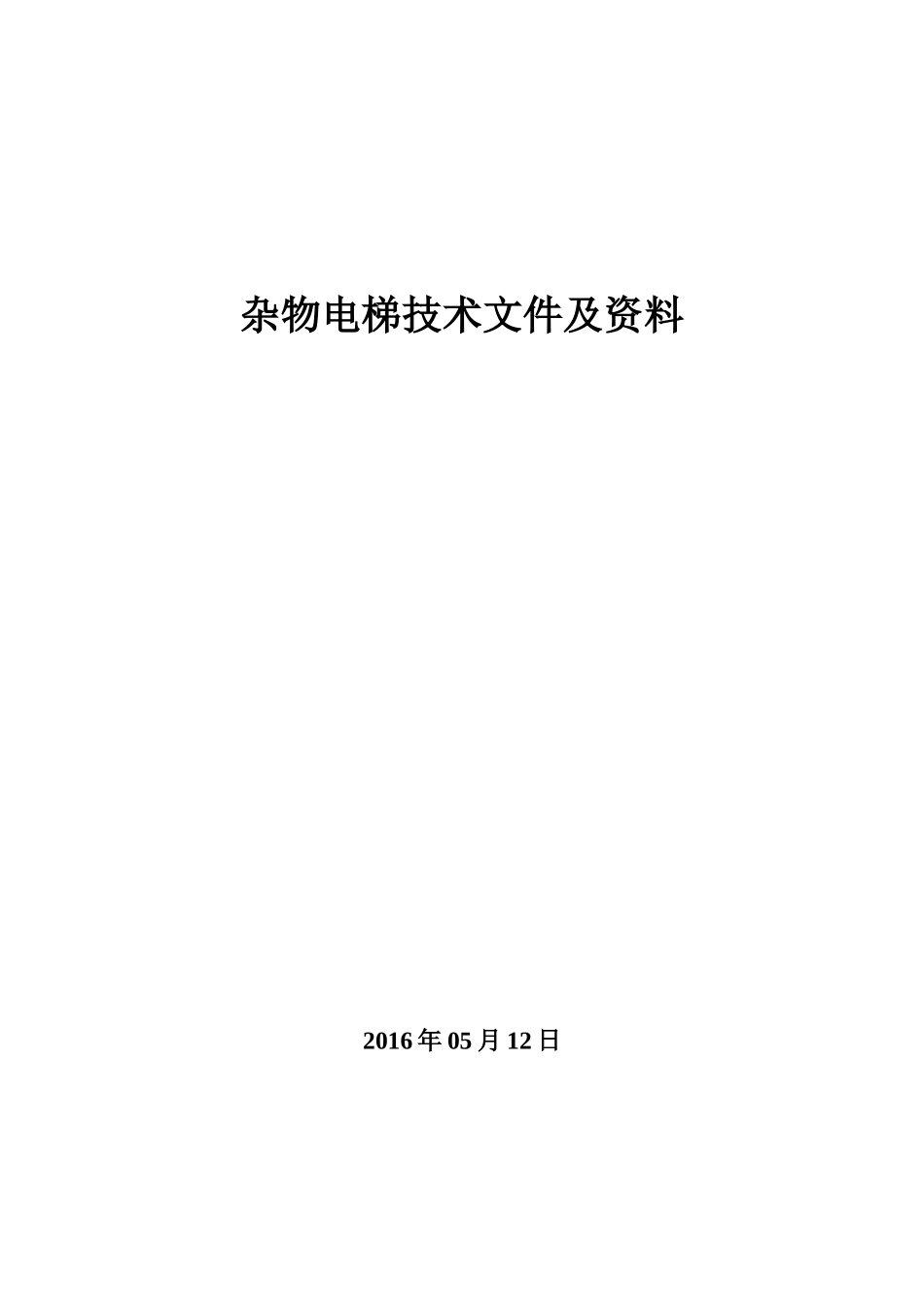

杂物电梯技术文件及资料2016年05月12日一、概述1.试验申请单位名称:2.试验申请单位地址:3.制造单位名称:4.制造单位地址:5.杂物电梯安装地址：公司厂房内6.杂物电梯类别：曳引式杂物电梯7.型号：TWJ300/0.4-ASW8.额定载重量：Q=300㎏9.额定速度：0.4m/s10.行程:3.2m11.层站：2层2站12.轿厢质量：P＝270㎏13.对重质量：W＝405㎏14.调速方式：交流单速15.控制方式：手动按钮16.控制装置：微机17.产品合格证附件118.《特种设备安装改造维修告知书》附件219.制造许可申请书附件31二、机房、井道布置图、部件结构布置说明及图示1.机房位置和尺寸：上机房尺寸附件42.检修门的布置和尺寸附件53.井道平面布置图和井道立面图附件64.井道顶层空间计算示意图附件75.底坑空间计算示意图附件86.驱动主机布置位置与安装方法。附件97.悬挂系统的布置附件108.控制柜的安装位置附件99.限速器的安装位置附件9三.机房、井道结构的受力要求1.该电梯为人员不可进入的机房，并且驱动主机的支架两端支点在井道架上，其所有载荷均有支架承载，对机房地板不产生受力，只承受控制柜的载荷，其在井道架的设计上满足了要求，故忽略不计。2.底坑地面受力计算：1）轿厢缓冲器下：4gn(P＋Q)＝4×9.8(270＋300)＝22344(N)2）对重缓冲器下：4gn（W＋Q×0.45)＝4×9.8(420＋135)＝21756(N)四.井道内各部件之间的间隙和保护1.轿厢与层门之间的间隙：20mm22.井道内需维护、调节或检修的部件到层门地坎的距离：550mm3.对重运行区域防护的要求和简图：对重运行区域采用刚性防护，其要求见简图。附件11五.机房、井道的其它要求1.机房的专用要求：机房不应用于杂物电梯以外的其他用途，也不应设置非杂物电梯用的线槽、电缆和装置。2.井道的专用要求：井道应为杂物电梯专应，井道内不应装与杂物电梯无关的电缆、设备等。3.底坑的专用要求：除缓冲器座、导轨座以及排水装置外，其底部应平整。安装竣工后，不应漏水或渗水。4.井道的通风要求：井道应适当通风，但不应用于非杂物电梯用房的通风。5.机房的照明要求和示意图：机房照明电源应于杂物电梯驱动主机电源分开，通过另外的电路或通过与主开关供电侧相连接，而获得照明电源。见示意图。附件12六.悬挂装置的技术参数和相关计算：1.钢丝绳型号：8×19S＋FC2.钢丝绳直径：φ103.钢丝绳根数：3根4.钢丝绳破断载荷：44KN5.产品质量证明书附件136.悬挂系统端接方式和张力平衡的安装附件1437.钢丝绳安全系数：见计算书8.绳轮与钢丝绳直径比计算。见计算书9.手动盘车力计算。见计算书七.轿厢和门系统的说明资料：1.轿架、轿壁、轿顶的受力强度的计算。见计算书2.轿厢内部净尺寸：宽1000mm×深1000mm×高1200mm3.轿厢面积：1m²4.轿厢护脚板的安装和尺寸：有轿门，无此项。5.轿门型式和开门净尺寸：手动垂直中分滑动门，1000mm×1200mm6.层门型式、开门方式和净尺寸：垂直中分滑动门，手动，1000mm×1200mm7.轿厢与面对轿厢入口的井道壁的水平距璃：130mm。8.开锁区域尺寸示意图附件159.垂直中分滑动门悬挂件的安全系数。见计算书10.门板悬挂装置和导向装置简图附件1611.层门门锁装置的结构和安装示意图附件16八.电气资料和说明1.电气原理图、接线图（包括井道照明和插座）、元器件代号表。附件172.中国国家强制性产品认证证书（厂家名称）附件183.电缆的产品检验报告附件1944.电气故障防护说明附件20九.部件选型计算：1.限速器1）限速器绳型号:6×19W+FCφ62）限速器绳破断载荷：P=17.8KN3）限速器绳安全系数计算见计算书4）限速器的选型计算见计算书5）限速器的使用说明、合格证、调试副证附件212.安全钳1）安全钳的型式：2）安全钳动作所需提拉力的范围：3)安全钳的选型计算见计算书4）安全钳的使用说明、合格证、调试副证附件22十．导轨的说明资料1.导轨的型号：T50A2.摩擦面的尺寸和表面状态：50mm×50mm,冷拔3.导轨润滑的要求：轿厢导轨、对重导轨均采用钙基润滑脂润滑。4.导轨强度和变形计算。见计算书十一.曳引条件计算1.曳引条件的计算。见计算书2.曳引轮的节圆直径与钢丝绳直径的比值计算。见计算书5十二.机械防护的说明：本杂物电梯无此项。十三.部件型式试验证明：1.限速...
