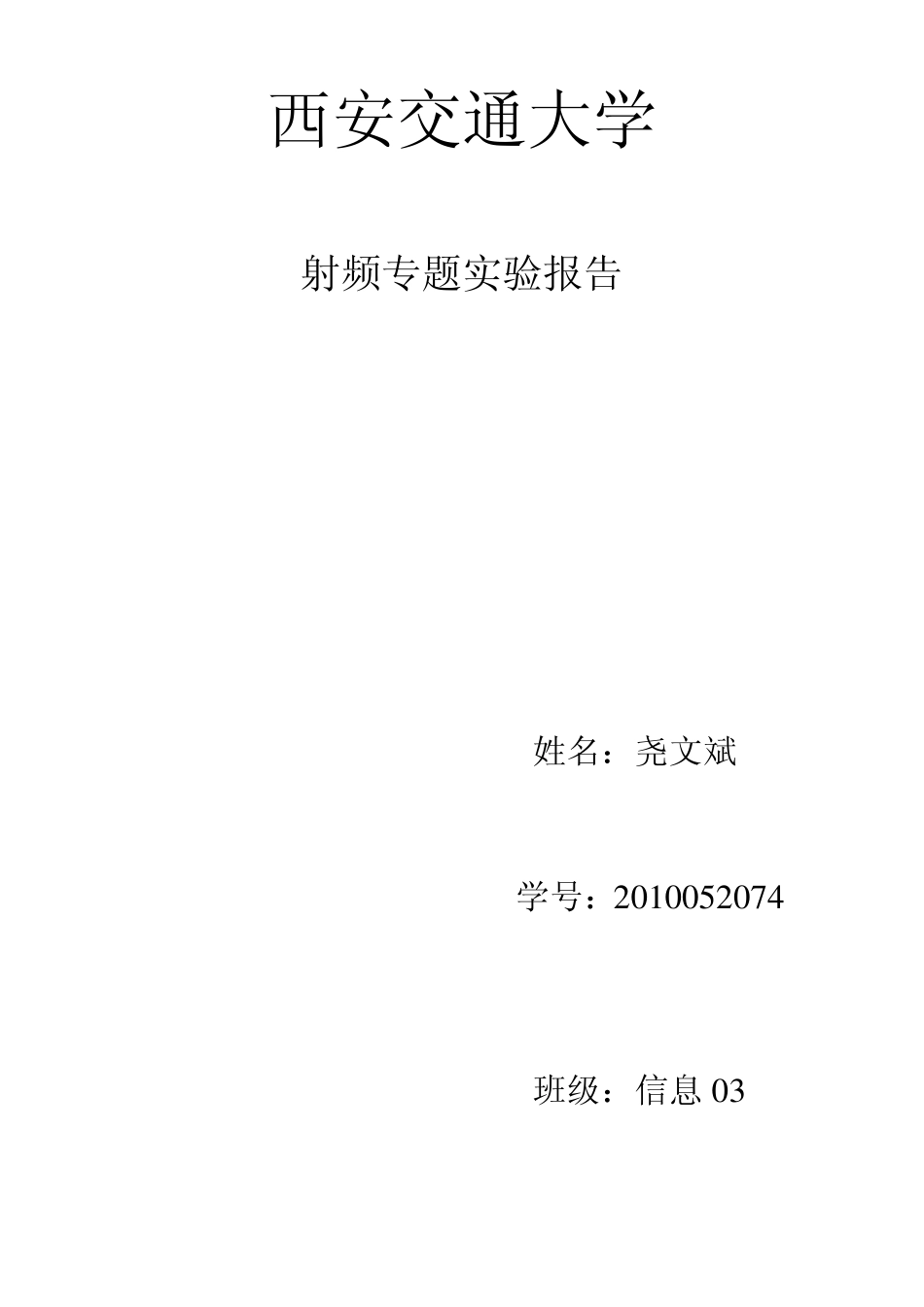

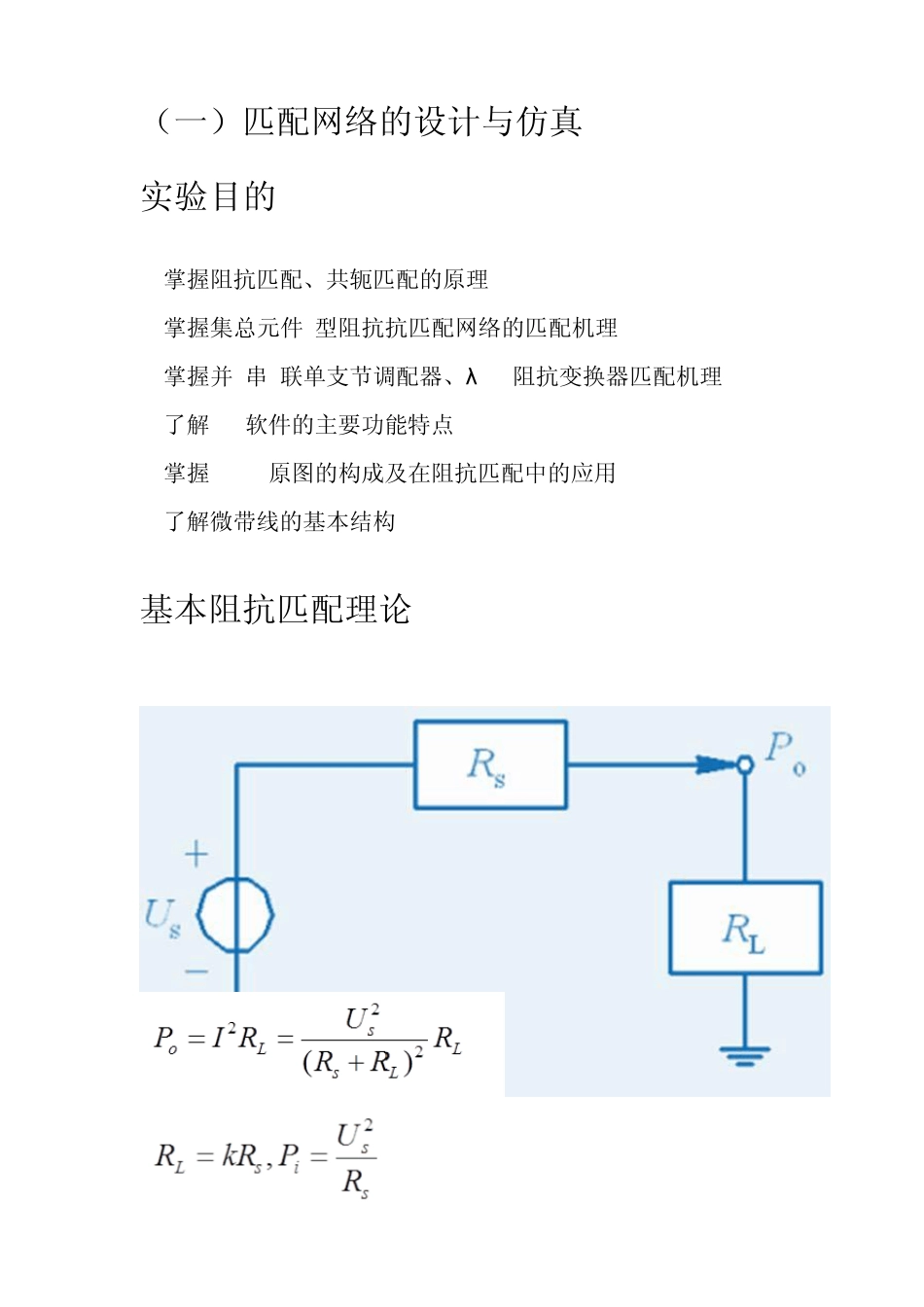

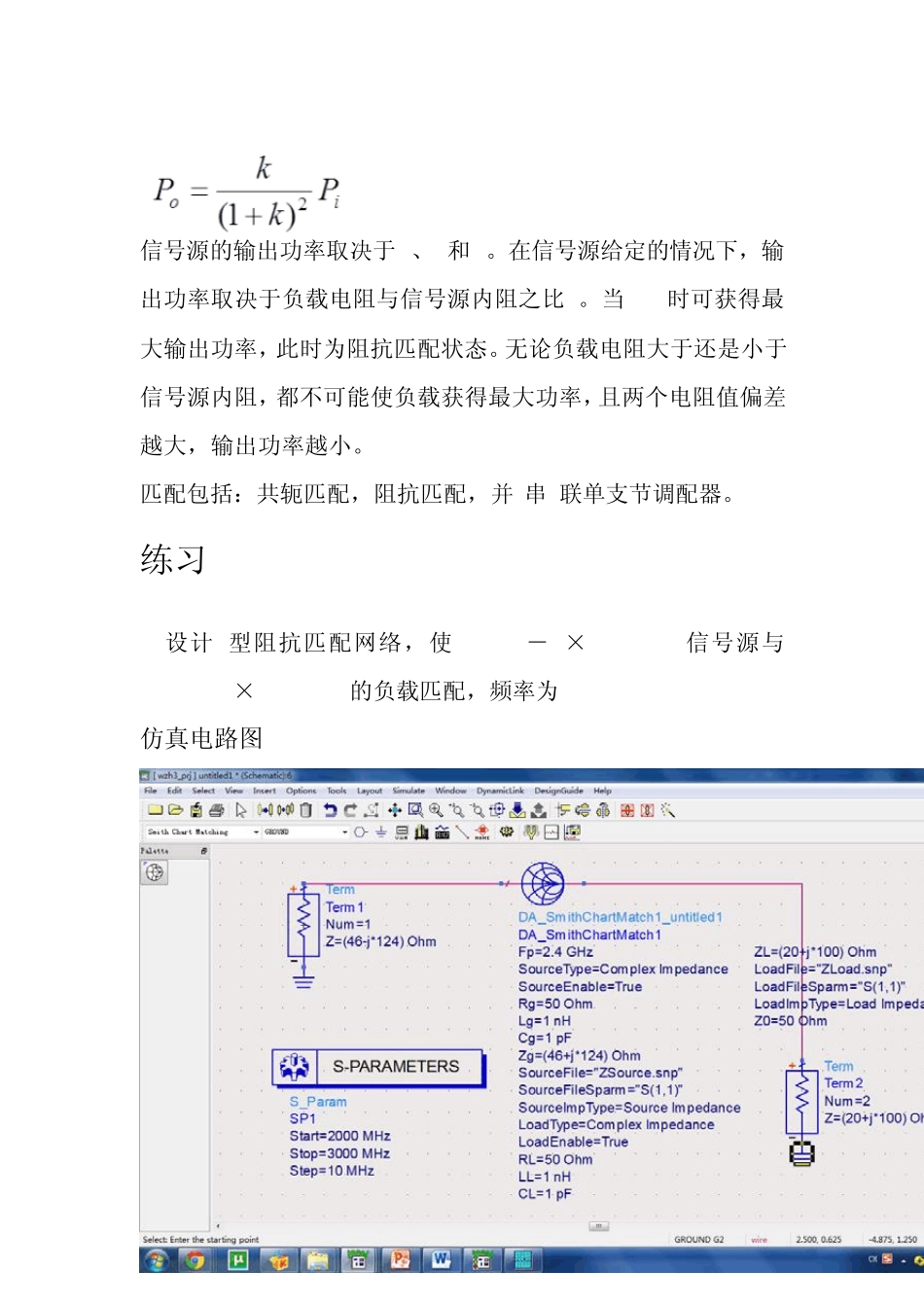

西安交通大学 射频专题实验报告 姓名:尧文斌 学号:2 0 1 0 0 5 2 0 7 4 班级:信息 0 3 (一)匹配网络的设计与仿真 实验目的 1.掌握阻抗匹配、共轭匹配的原理 2.掌握集总元件L型阻抗抗匹配网络的匹配机理 3.掌握并(串)联单支节调配器、λ /4阻抗变换器匹配机理 4.了解ADS软件的主要功能特点 5.掌握Smith原图的构成及在阻抗匹配中的应用 6.了解微带线的基本结构 基本阻抗匹配理论 信号源的输出功率取决于Us、Rs和RL。在信号源给定的情况下,输出功率取决于负载电阻与信号源内阻之比k。当RL=Rs时可获得最大输出功率,此时为阻抗匹配状态。无论负载电阻大于还是小于信号源内阻,都不可能使负载获得最大功率,且两个电阻值偏差越大,输出功率越小。 匹配包括:共轭匹配,阻抗匹配,并(串)联单支节调配器。 练习 1.设计L型阻抗匹配网络,使Zs=(46-j×124) Ohm信号源与ZL=(20+j×100) Ohm的负载匹配,频率为2400MHz. 仿真电路图 2. 设计微带单枝短截线线匹配电路,使MAX2660的输出阻抗ZS=(126-j*459)Ohm与ZL=50Ohm的负载匹配,频率为900MHz. 微带线板材参数: 相对介电常数:2.65 相对磁导率:1.0 导电率:1.0e20 损耗角正切:1e-4 基板厚度:1.5mm 导带金属厚度:0.01mm 仿真电路图 仿真结果 思考题 1.常用的微波/射频EDA仿真软件有哪些? 2.ADS, Ansoft Designer,Ansoft HFSS,Microwave Office, CST MICROWAVE STUDIO 2.用ADS软件进行匹配电路设计和仿真的主要步骤有哪些? 放置元件,连接电路图,参数设定,计算仿真。 3.给出两种典型微波匹配网络,并简述其工作原理。 L型阻抗匹配网络,π 型阻抗匹配网络 在 RF理论中,微波电路和系统的设计(包括天线,雷达等),不管是无源电路还是有源电路,都必须考虑他们的阻抗匹配(impedance matching)问题。阻抗匹配网络是设计微波电路和系统时采用最多的电路元件。其根本原因是微波电路传输的是电磁波,不匹配会引起严重的反射,致使严重损耗。所以在设计时,设计一个好的阻抗匹配网络是非常重要的。阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态。对于不同特性的电路,匹配条件是不一样的。在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。 根据最大功率传输定理,要获得信号源端到负载端的最大传输功率,需要满足信号源阻抗与负载阻抗...
