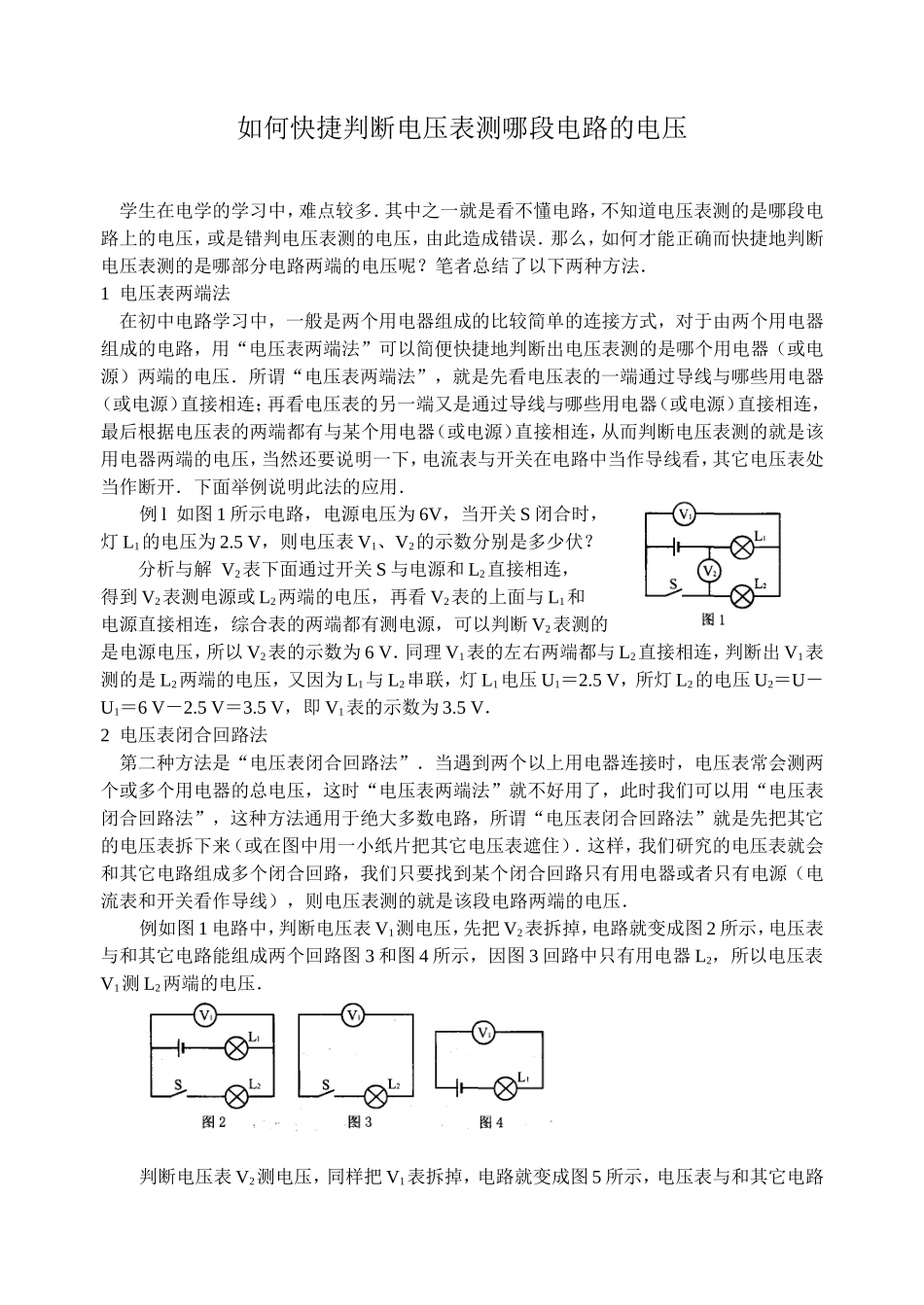

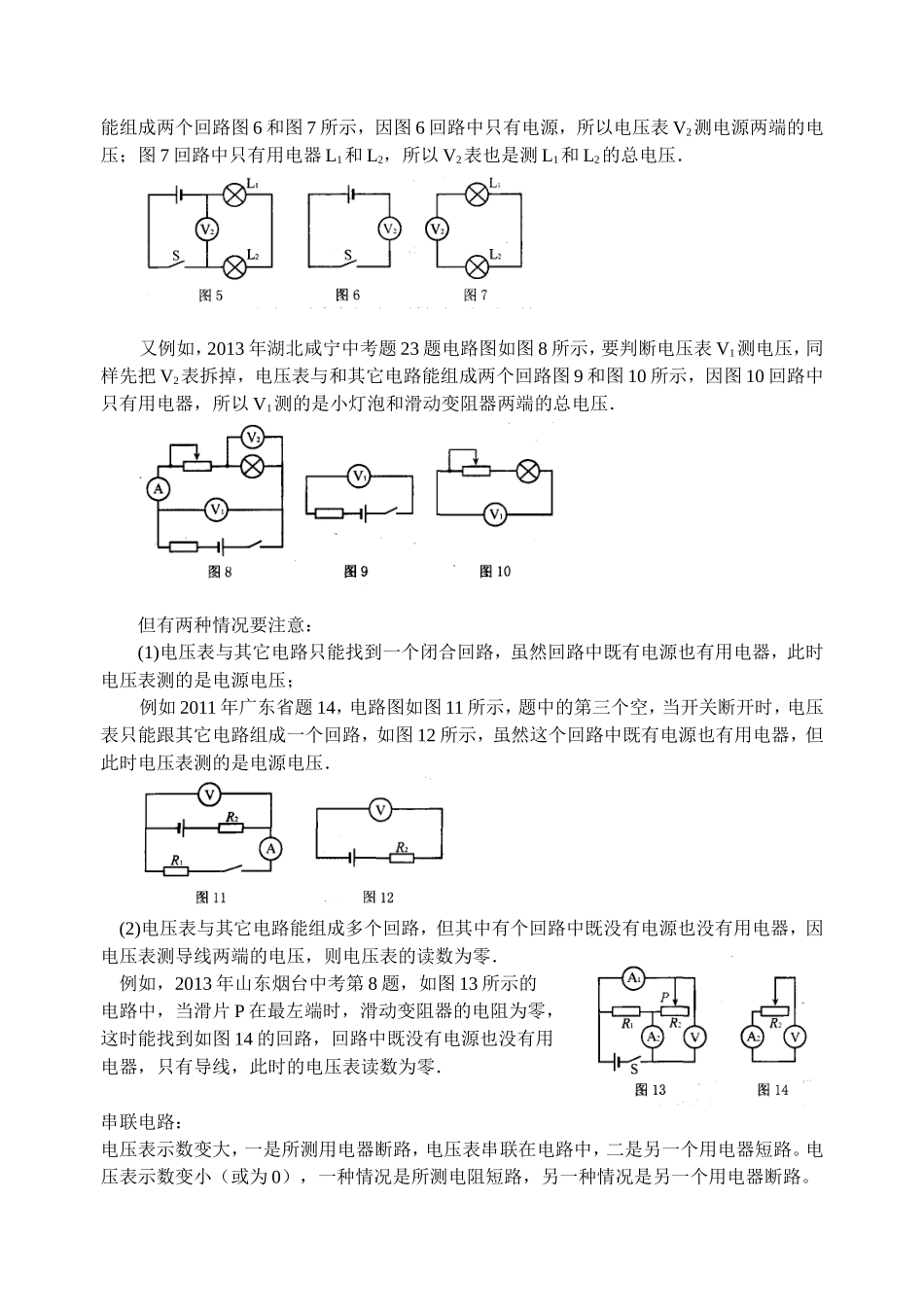

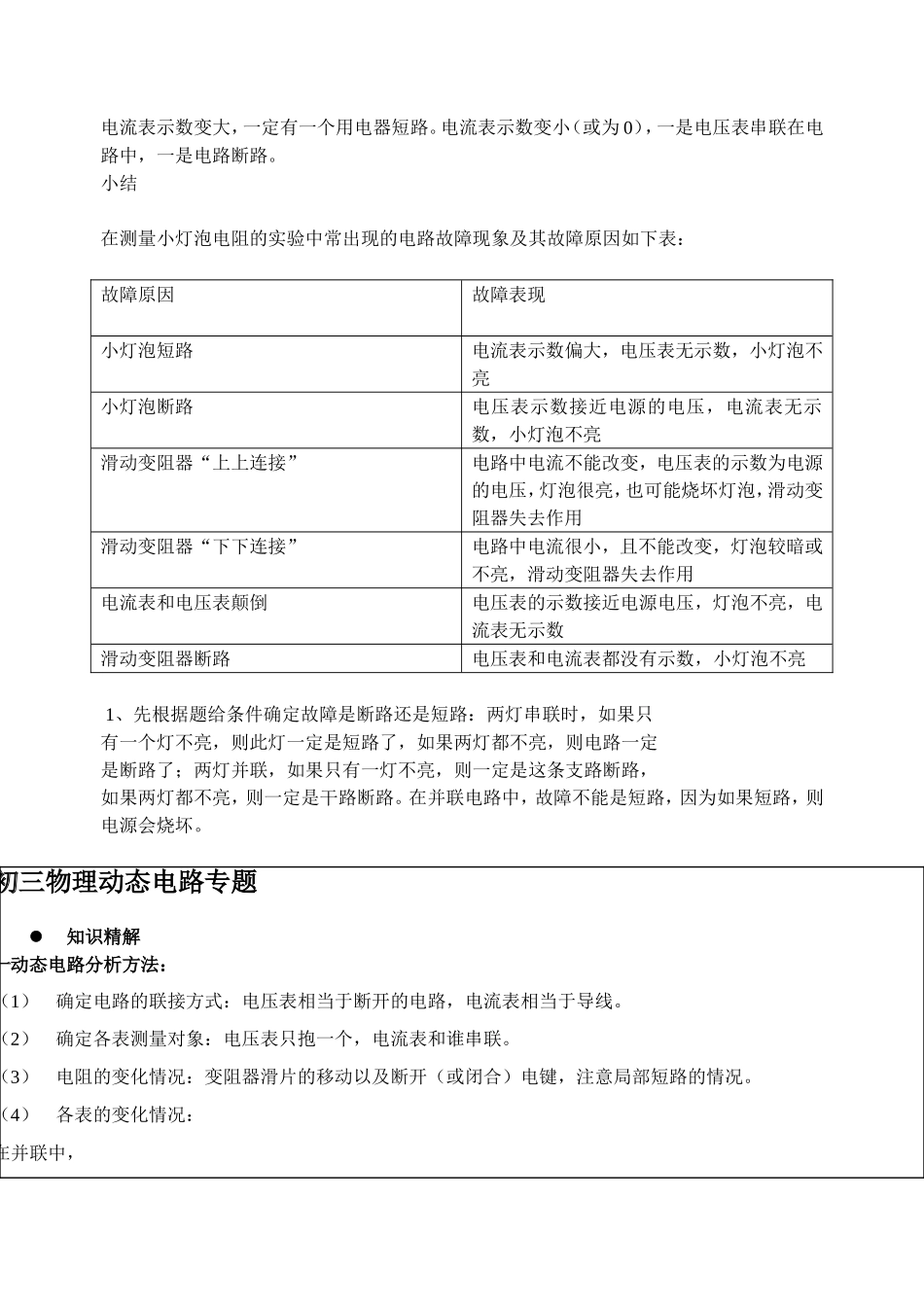

如何快捷判断电压表测哪段电路的电压学生在电学的学习中，难点较多．其中之一就是看不懂电路，不知道电压表测的是哪段电路上的电压，或是错判电压表测的电压，由此造成错误．那么，如何才能正确而快捷地判断电压表测的是哪部分电路两端的电压呢？笔者总结了以下两种方法．1电压表两端法在初中电路学习中，一般是两个用电器组成的比较简单的连接方式，对于由两个用电器组成的电路，用“电压表两端法”可以简便快捷地判断出电压表测的是哪个用电器（或电源）两端的电压．所谓“电压表两端法”，就是先看电压表的一端通过导线与哪些用电器（或电源）直接相连；再看电压表的另一端又是通过导线与哪些用电器（或电源）直接相连，最后根据电压表的两端都有与某个用电器（或电源）直接相连，从而判断电压表测的就是该用电器两端的电压，当然还要说明一下，电流表与开关在电路中当作导线看，其它电压表处当作断开．下面举例说明此法的应用．例l如图1所示电路，电源电压为6V，当开关S闭合时，灯L1的电压为2.5V，则电压表V1、V2的示数分别是多少伏？分析与解V2表下面通过开关S与电源和L2直接相连，得到V2表测电源或L2两端的电压，再看V2表的上面与L1和电源直接相连，综合表的两端都有测电源，可以判断V2表测的是电源电压，所以V2表的示数为6V．同理V1表的左右两端都与L2直接相连，判断出V1表测的是L2两端的电压，又因为L1与L2串联，灯L1电压U1＝2.5V，所灯L2的电压U2＝U－U1＝6V－2.5V＝3.5V，即V1表的示数为3.5V．2电压表闭合回路法第二种方法是“电压表闭合回路法”．当遇到两个以上用电器连接时，电压表常会测两个或多个用电器的总电压，这时“电压表两端法”就不好用了，此时我们可以用“电压表闭合回路法”，这种方法通用于绝大多数电路，所谓“电压表闭合回路法”就是先把其它的电压表拆下来（或在图中用一小纸片把其它电压表遮住）．这样，我们研究的电压表就会和其它电路组成多个闭合回路，我们只要找到某个闭合回路只有用电器或者只有电源（电流表和开关看作导线），则电压表测的就是该段电路两端的电压．例如图1电路中，判断电压表V1测电压，先把V2表拆掉，电路就变成图2所示，电压表与和其它电路能组成两个回路图3和图4所示，因图3回路中只有用电器L2，所以电压表V1测L2两端的电压．判断电压表V2测电压，同样把V1表拆掉，电路就变成图5所示，电压表与和其它电路能组成两个回路图6和图7所示，因图6回路中只有电源，所以电压表V2测电源两端的电压；图7回路中只有用电器L1和L2，所以V2表也是测L1和L2的总电压．又例如，2013年湖北咸宁中考题23题电路图如图8所示，要判断电压表V1测电压，同样先把V2表拆掉，电压表与和其它电路能组成两个回路图9和图10所示，因图10回路中只有用电器，所以V1测的是小灯泡和滑动变阻器两端的总电压．但有两种情况要注意：(1)电压表与其它电路只能找到一个闭合回路，虽然回路中既有电源也有用电器，此时电压表测的是电源电压；例如2011年广东省题14，电路图如图11所示，题中的第三个空，当开关断开时，电压表只能跟其它电路组成一个回路，如图12所示，虽然这个回路中既有电源也有用电器，但此时电压表测的是电源电压．(2)电压表与其它电路能组成多个回路，但其中有个回路中既没有电源也没有用电器，因电压表测导线两端的电压，则电压表的读数为零．例如，2013年山东烟台中考第8题，如图13所示的电路中，当滑片P在最左端时，滑动变阻器的电阻为零，这时能找到如图14的回路，回路中既没有电源也没有用电器，只有导线，此时的电压表读数为零．串联电路：电压表示数变大，一是所测用电器断路，电压表串联在电路中，二是另一个用电器短路。电压表示数变小（或为0），一种情况是所测电阻短路，另一种情况是另一个用电器断路。电流表示数变大，一定有一个用电器短路。电流表示数变小（或为0），一是电压表串联在电路中，一是电路断路。小结在测量小灯泡电阻的实验中常出现的电路故障现象及其故障原因如下表：故障原因故障表现小灯泡短路电流表示数偏大，电压表无示数，小灯泡不亮小灯泡断路电压表示数接近电源的电压，电流表无示数，小灯泡不亮滑动变阻器“上上...
