全液压转向器的工作原理及运用简介

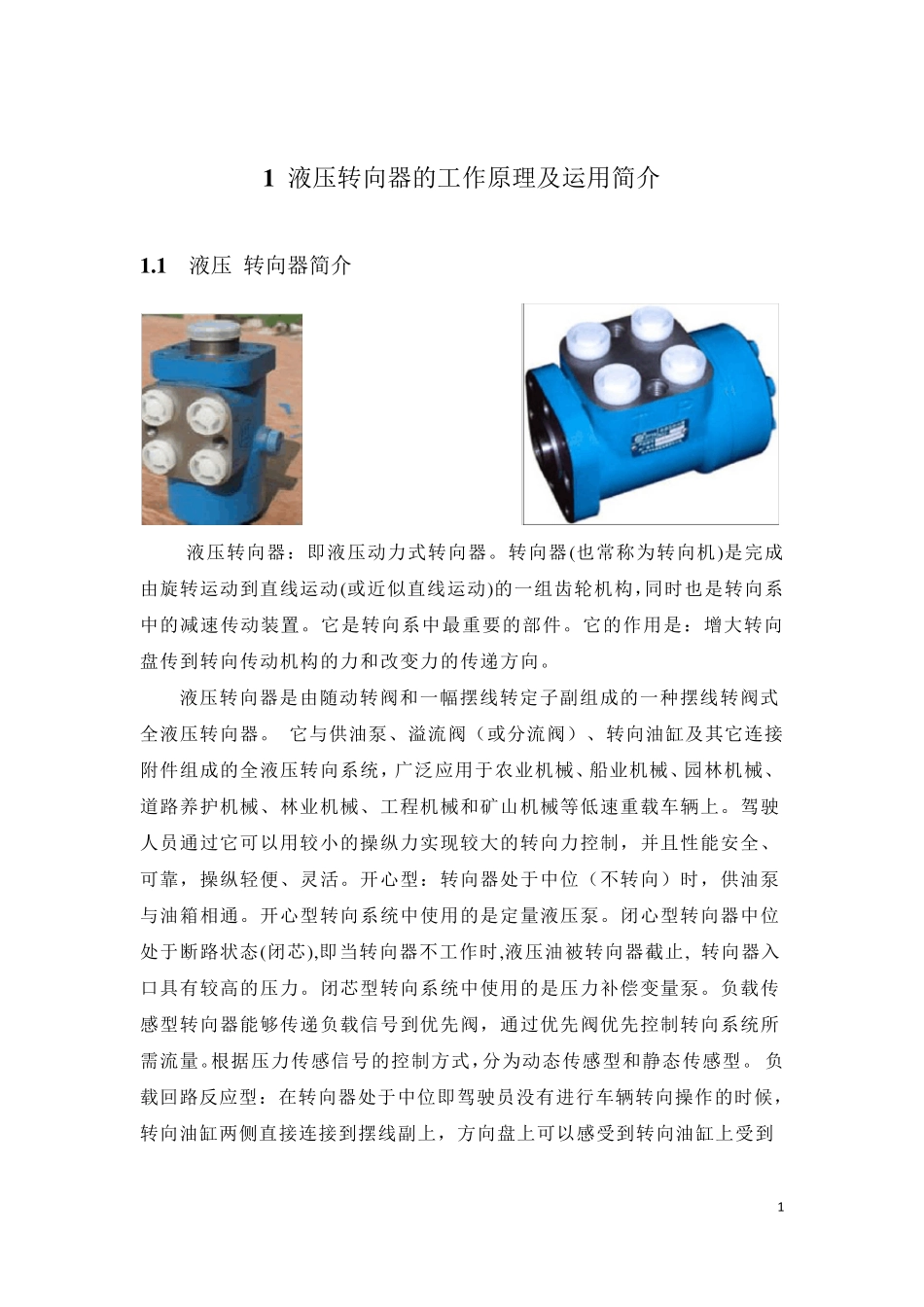

1 1 液压转向器的工作原理及运用简介 1 .1 液压 转向器简介 液压转向器：即液压动力式转向器。转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。它是转向系中最重要的部件。它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。 液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。 它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。开心型：转向器处于中位（不转向）时，供油泵与油箱相通。开心型转向系统中使用的是定量液压泵。闭心型转向器中位处于断路状态(闭芯),即当转向器不工作时,液压油被转向器截止, 转向器入口具有较高的压力。闭芯型转向系统中使用的是压力补偿变量泵。负载传感型转向器能够传递负载信号到优先阀，通过优先阀优先控制转向系统所需流量。根据压力传感信号的控制方式，分为动态传感型和静态传感型。 负载回路反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，转向油缸两侧直接连接到摆线副上，方向盘上可以感受到转向油缸上受到2 的外力。 无反应型：在转向器处于中位即驾驶员没有进行车辆转向操作的时候，两油缸截止，方向盘上不能感受转向油缸上受到的外力。 1 .2 液压转向器的工作原理 液压转向器：即液压动力式转向器。转向器(也常称为转向机)是完成由旋转运动到直线运动(或近似直线运动)的一组齿轮机构，同时也是转向系中的减速传动装置。它是转向系中最重要的部件。它的作用是：增大转向盘传到转向传动机构的力和改变力的传递方向。 液压转向器是由随动转阀和一幅摆线转定子副组成的一种摆线转阀式全液压转向器。它与供油泵、溢流阀（或分流阀）、转向油缸及其它连接附件组成的全液压转向系统，广泛 应用于农业机械、船业机械、园林机械、道路养护机械、林业机械、工程机械和矿山机械等低速重载车辆上。驾驶人员通过它可以用较小的操纵力实现较大的转向力控制，并且性能安全、可靠，操纵轻便、灵活。 1 .3 液压转向器的分类 转向器按结构形式可以分为多种类型。目前较为常用的有齿轮齿条式、蜗杆曲柄指销式、循环球-齿条齿扇式、循...
