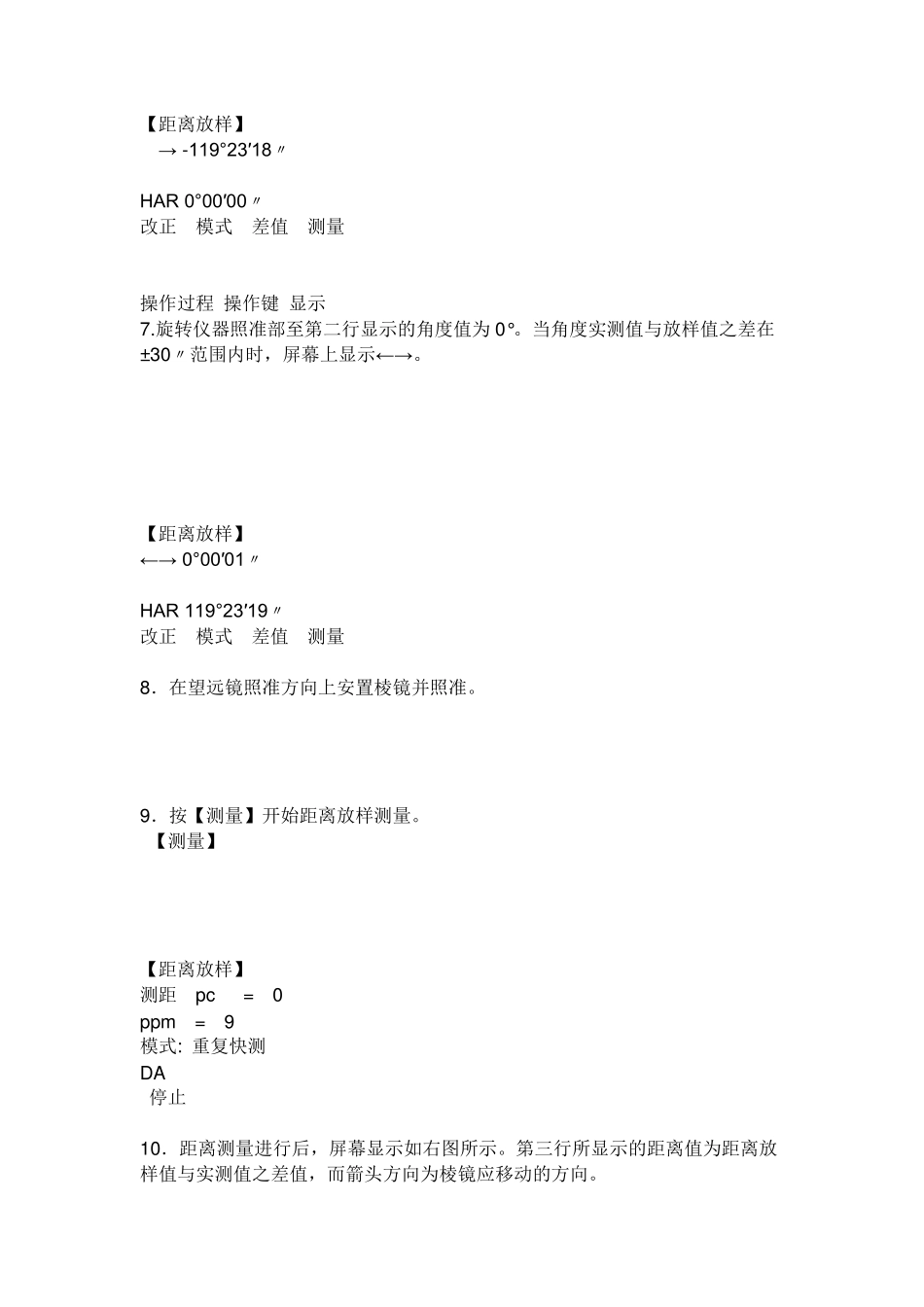

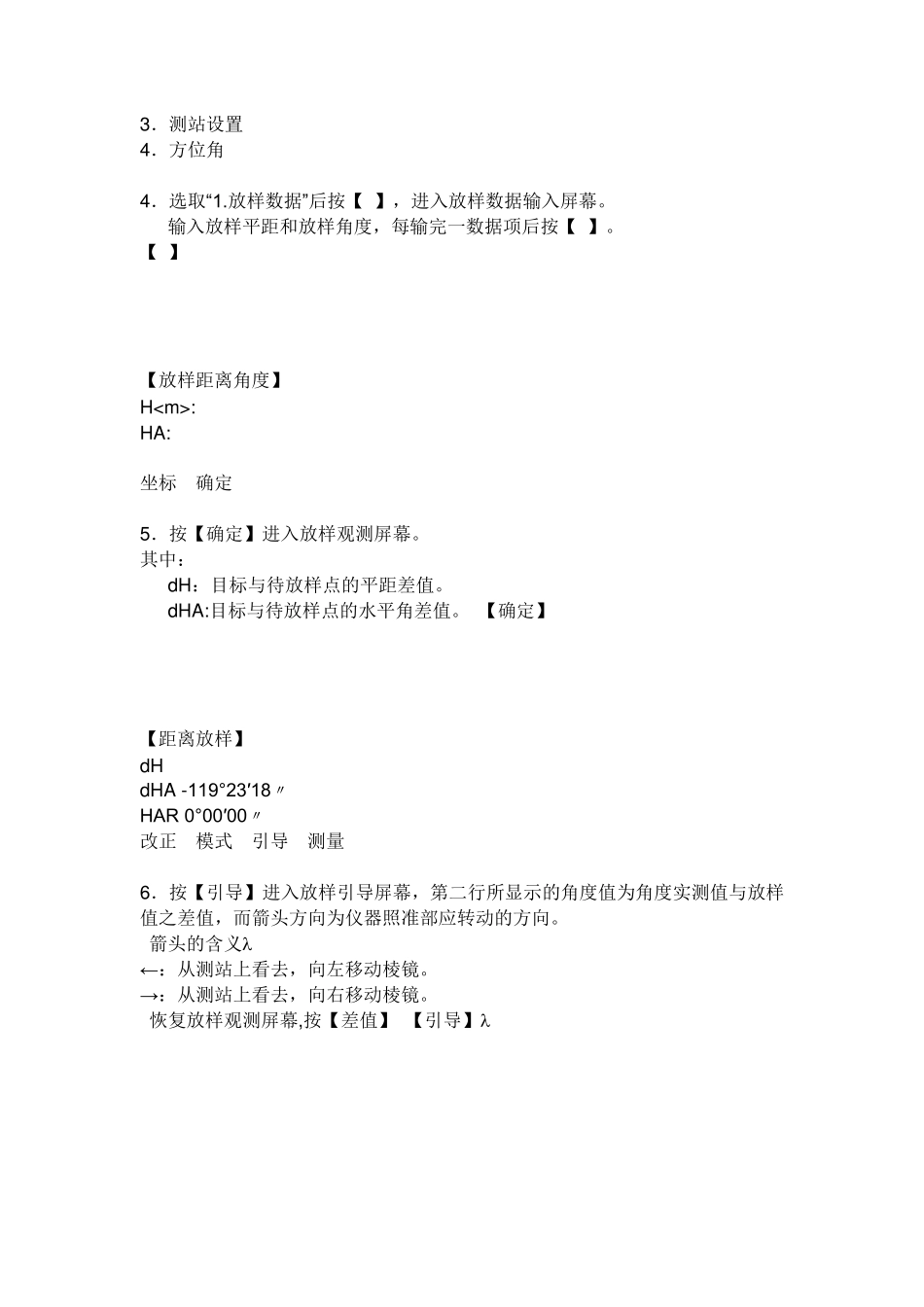

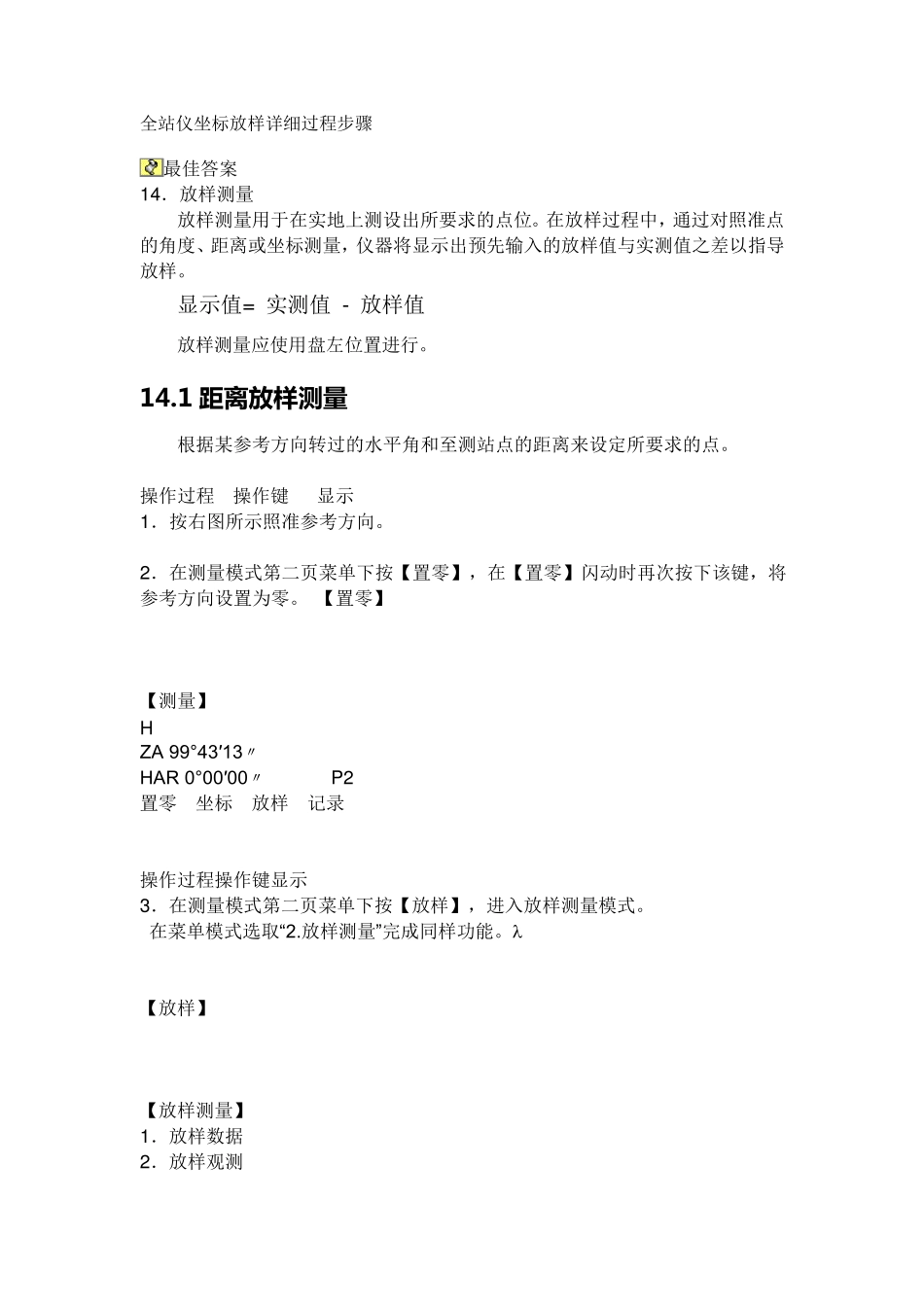

全站仪坐标放样详细过程步骤 最佳答案 14.放样测量 放样测量用于在实地上测设出所要求的点位。在放样过程中,通过对照准点的角度、距离或坐标测量,仪器将显示出预先输入的放样值与实测值之差以指导放样。 显示值= 实测值 - 放样值 放样测量应使用盘左位置进行。 14.1 距 离 放样测量 根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。 操作过程 操作键 显示 1.按右图所示照准参考方向。 2.在测量模式第二页菜单下按【置零】,在【置零】闪动时再次按下该键,将参考方向设置为零。 【置零】 【测量】 H ZA 99°43′13〃 HAR 0°00′00〃 P2 置零 坐标 放样 记录 操作过程操作键显示 3.在测量模式第二页菜单下按【放样】,进入放样测量模式。 在菜单模式选取“2.放样测量”完成同样功能。 【放样】 【放样测量】 1.放样数据 2.放样观测 3.测站设置 4.方位角 4.选取“1.放样数据”后按【 】,进入放样数据输入屏幕。 输入放样平距和放样角度,每输完一数据项后按【 】。 【 】 【放样距离角度】 H: HA: 坐标 确定 5.按【确定】进入放样观测屏幕。 其中: dH:目标与待放样点的平距差值。 dHA:目标与待放样点的水平角差值。 【确定】 【距离放样】 dH dHA -119°23′18〃 HAR 0°00′00〃 改正 模式 引导 测量 6.按【引导】进入放样引导屏幕,第二行所显示的角度值为角度实测值与放样值之差值,而箭头方向为仪器照准部应转动的方向。 箭头的含义 ←:从测站上看去,向左移动棱镜。 →:从测站上看去,向右移动棱镜。 恢复放样观测屏幕,按【差值】 【引导】 【距离放样】 → -119°23′18〃 HAR 0°00′00〃 改正 模式 差值 测量 操作过程 操作键 显示 7.旋转仪器照准部至第二行显示的角度值为0°。当角度实测值与放样值之差在±30〃范围内时,屏幕上显示←→ 。 【距离放样】 ←→ 0°00′01〃 HAR 119°23′19〃 改正 模式 差值 测量 8.在望远镜照准方向上安置棱镜并照准。 9.按【测量】开始距离放样测量。 【测量】 【距离放样】 测距 pc = 0 ppm = 9 模式: 重复快测 DA 停止 10.距离测量进行后,屏幕显示如右图所示。第三行所显示的距离值为距离放样值与实测值之差值,而箭头方向为棱镜应移动的方向。 箭头的含义: ↓:向测站方向移动棱镜 ↑:向远离测站方向移动棱镜 重新选择测距...
