全站仪基本功能使用手册

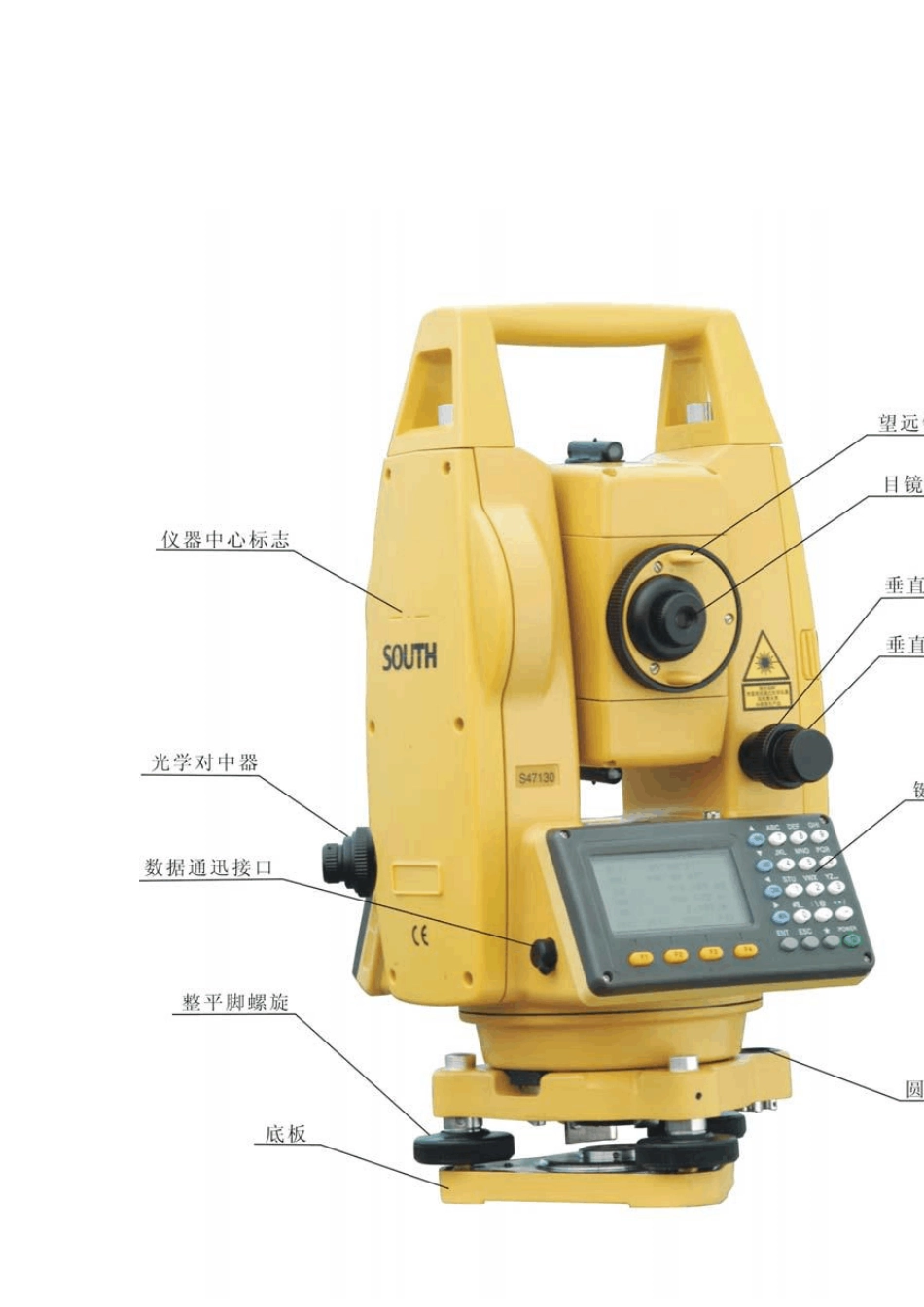

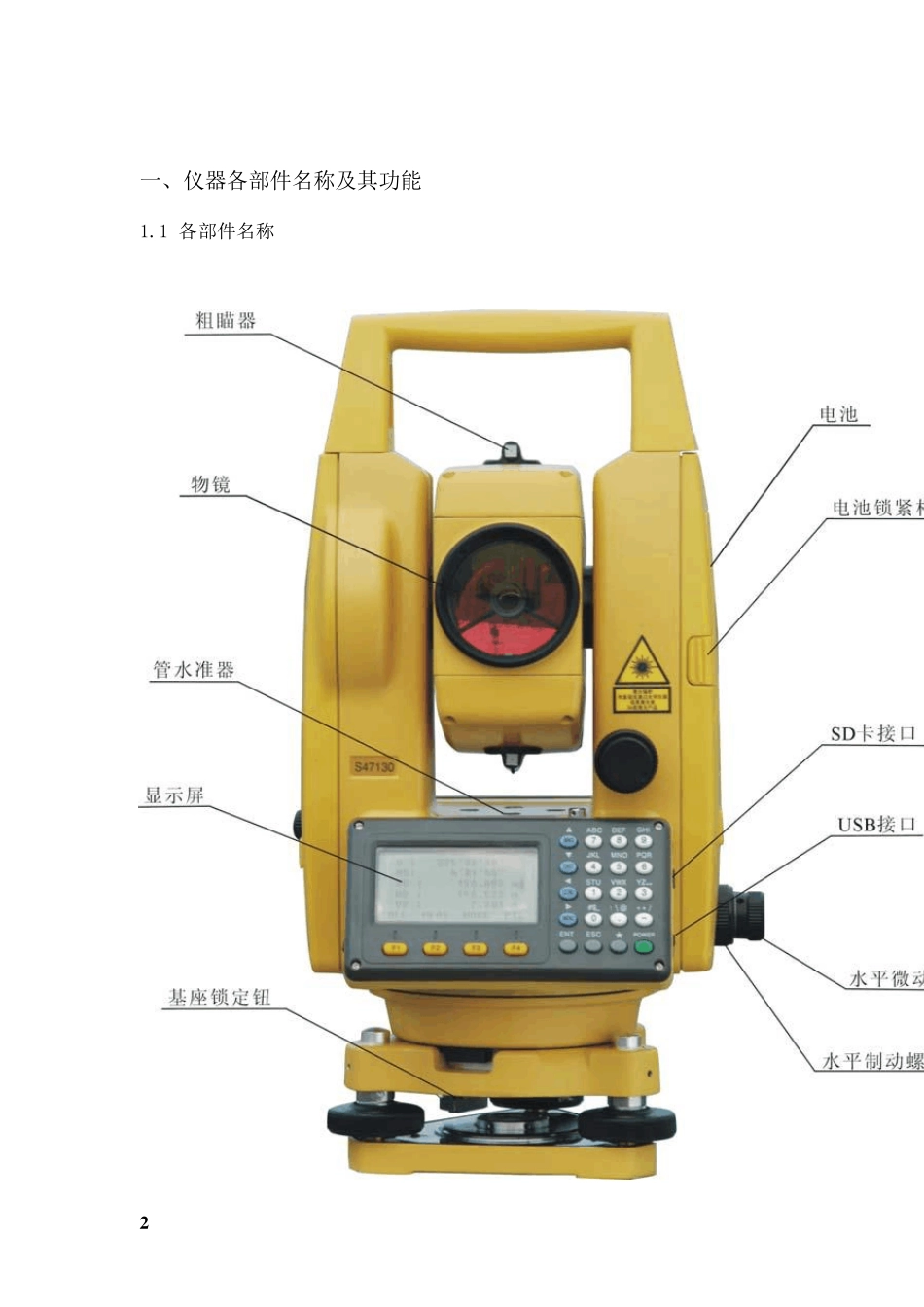

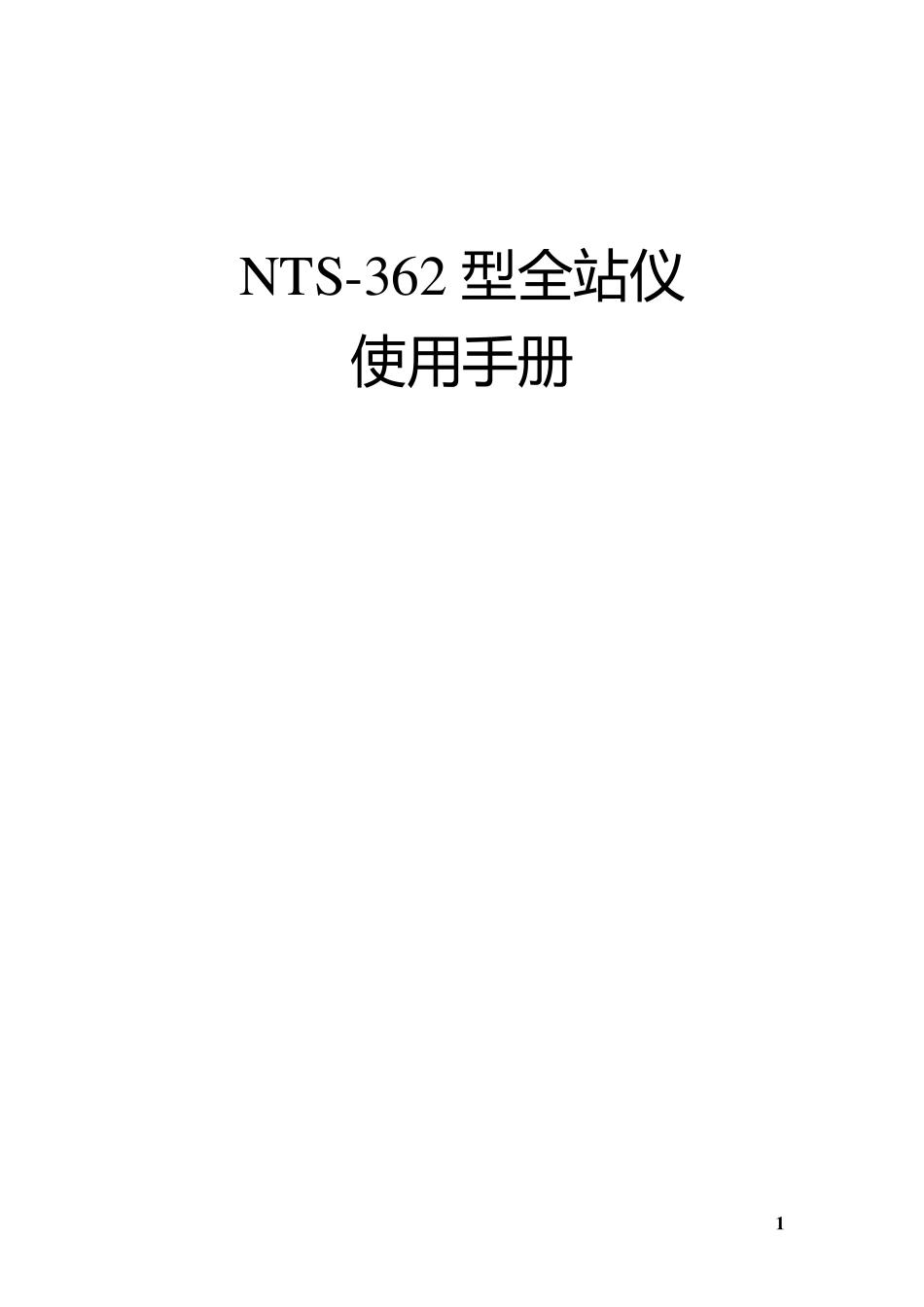

1 NTS-362 型 全 站 仪 使用手册 2 一、仪器各部件名称及其功能 1.1 各部件名称 3 4 1.2 键盘功能与信息显示 键盘符号： 显示符号： 5 1.3 功能键 角度测量模式 (三个界面菜单) 6 距离测量模式(两个界面菜单) 坐标测量模式(三个界面菜单) 7 1.4 星(★) 键模式 按下(★)键后，屏幕显示如下： 由星键(★)可作如下仪器设置： 1、对比度调节：通过按[]或[]键，可以调节液晶显示对比度（当开机出现白屏说明对比度过低，应该调高对比度；当开机出现黑屏说明对比度过高，应该调低对比度）。 2、背景光照明：（夜晚或光线不足时打开照明键） 按[F1]: 打开背景关。 再按[F1]: 关闭背景光。 3、补偿：（开启双轴补偿用于监测仪器的状态（是否倾斜）和辅助整平仪器） 按[F2]键进入“补偿”设置功能，按[F1]或[F3]键设置倾斜补偿的打开或者关。 4、反射体：按[MENU]键可设置反射目标的类型。按下[MENU]键一次，反射目标便在棱镜/免棱镜/反射片之间转换。（测量前先在★键模式查看反射体是否为棱镜） 5、指向：（一般用于线状建筑的辅助测量，红外线可以直接照准待测点，如：隧道测量）按[F3]键出现可见激光束。 6、参数：（必须对棱镜常数和气压进行设置，精密测量时需设置PPM值和温度） 按[F4]键选择“参数”，可以对棱镜常数、PPM 值和温度气压进行设置，并且可以查看回光信号的强弱。 棱镜常数（国产仪器为-1mm，进口仪器为 0mm） 气压（一般地 区 （除 青 藏 高原 地 区 ）气压值为正 常一个 大 气压值760mmHg 或1013hPa） 温度（一般用温度计 量取 测量环 境 温度并输 入） PPM 值（计 算 和预 测出的气象 改 正 值） 8 二、初始设置 2.1 开/关机 再按[POWER]键3 秒钟,即关闭电源。 2.2 设置垂直角和水平角的倾斜改正 当启动倾斜传感器时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。为了确保角度测量的精度，倾斜传感器必须选用(单轴/双轴)，其显示可以用来更好的整平仪器。若出现(“补偿超限”)，则表明仪器超出自动补偿的范围，必须人工整平。 ●NTS360R 系列全站仪可对仪器竖轴在X、Y 方向倾斜而引起的垂直角和和水平角读数 误差进行补偿改正。 ●NTS360R 系列全站仪的补偿设置有：关闭补偿、单轴补偿和双轴补偿三种选项。 双轴补偿：改正垂直角指标差和竖轴倾斜对水平角的误差。当任一项超限时，系统会提示“补偿超限”，用户必须先...
