全站仪操作手册

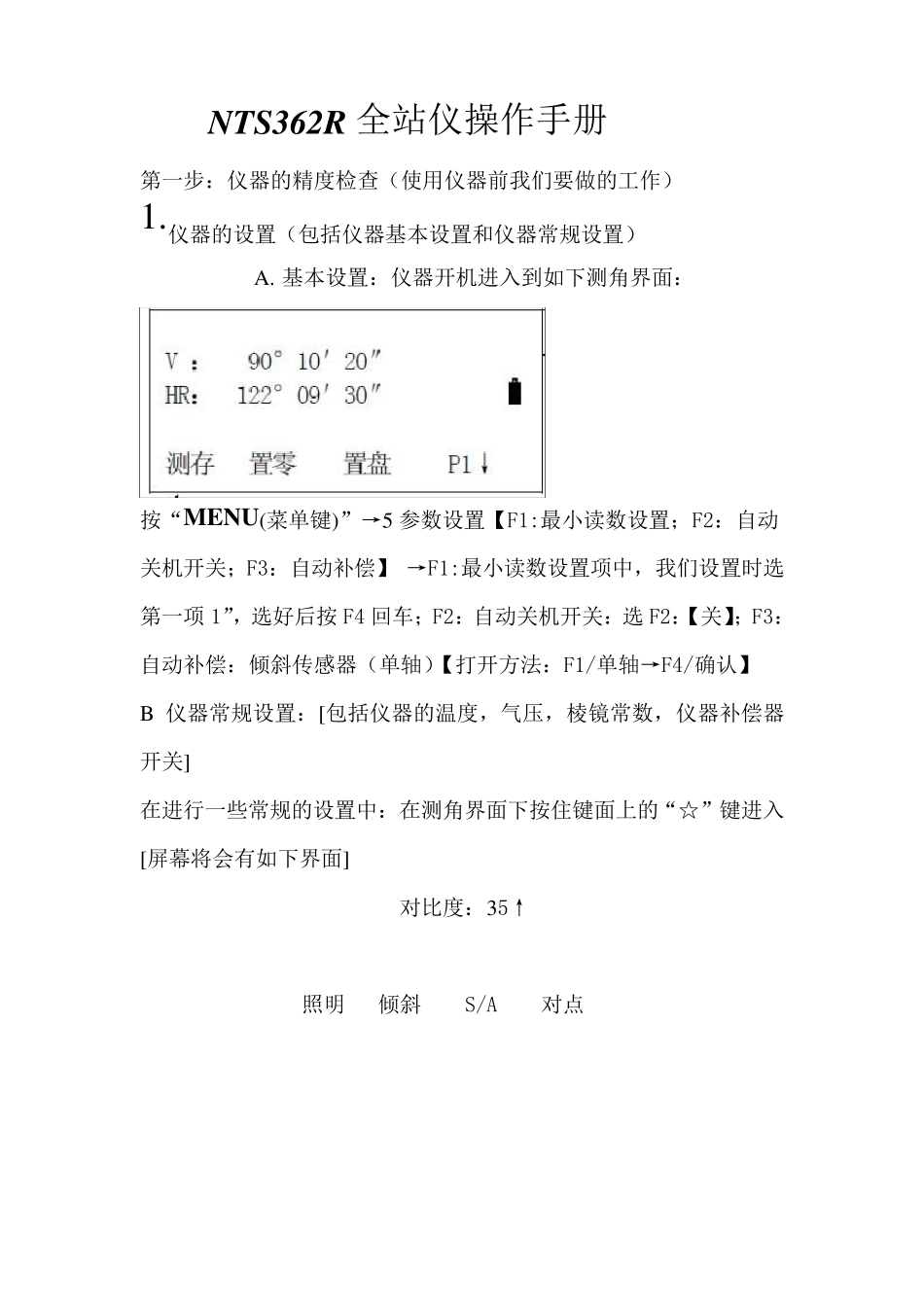

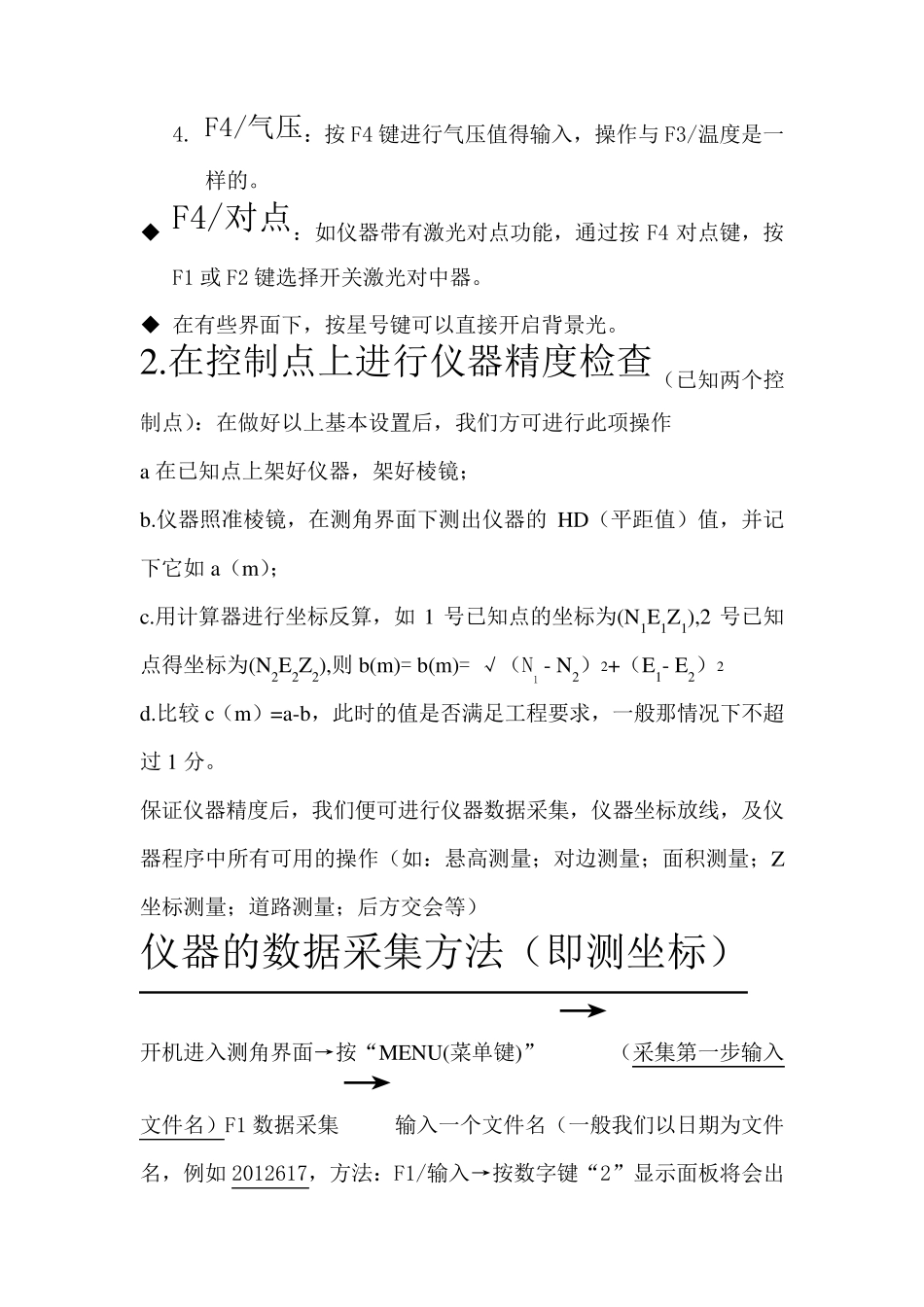

NTS362R 全站仪操作手册 第一步：仪器的精度检查（使用仪器前我们要做的工作） 1.仪器的设置（包括仪器基本设置和仪器常规设置） A. 基本设置：仪器开机进入到如下测角界面： 按“MENU(菜单键)”→5 参数设置【F1:最小读数设置；F2：自动关机开关；F3：自动补偿】 →F1:最小读数设置项中，我们设置时选第一项 1”，选好后按F4 回车；F2：自动关机开关：选 F2：【关】；F3：自动补偿：倾斜传感器（单轴）【打开方法：F1/单轴→F4/确认】 B 仪器常规设置：[包括仪器的温度，气压，棱镜常数，仪器补偿器开关] 在进行一些常规的设置中：在测角界面下按住键面上的“☆”键进入[屏幕将会有如下界面] 对比度：35↑ 照明 倾斜 S/A 对点  对比度调节：通过按键可以调节液晶仪器显示对比度  F1/照明：通过按 键开关背景光与望远镜照明，或按[星号]键也能开关背景光与望远镜照明；  F2/倾斜：通过按 ，按选择开关倾斜改正，然后按；  F3/S/A: 通过按 可以进入棱镜常数和温度气压设置界面如下 1. F1/棱镜：按F1 键时，我们可以进行仪器棱镜常数的输入或更改，即PSM：值会变成你所输的值（通常情况下我们用南方棱镜时，PSM 值为-30m）。方法为：按F1 用右边的数字键输入你要输的值，如-30；最后按F4 回车，结束。 2. F2/PPM:这项我们现在所有的南方仪器都不用手工输入，它会跟着你所输入的温度气压值得改变而变化； 3. F3/温度：按F3 键输入当前当地的温度值，方法：按F3 在按F1/输入，输入此时的温度值，最后按F4/回车，完毕。 4. F4/气 压 ： 按 F4 键 进 行 气 压 值 得 输 入 ， 操 作 与 F3/温 度 是 一样 的 。  F4/对 点 ： 如 仪 器 带 有 激 光 对 点 功 能 ， 通 过 按F4 对 点 键 ， 按F1 或 F2 键 选 择 开 关 激 光 对 中 器 。  在 有 些 界 面 下 ， 按 星 号 键 可 以 直 接 开 启 背 景 光 。 2.在 控 制 点 上 进 行 仪 器 精 度 检 查（ 已 知 两 个 控制 点 ）： 在 做 好 以 上 基 本 设 置 后 ， 我 们 方 可 进 行 此 项 操 作 a 在 已 知 点 上 架 好 仪 器 ， 架 好 棱 镜 ； b.仪 器 照 准 棱 镜 ， 在 测 角 界 面 下 测 出 仪 器 的HD（ 平 距 值 ） 值 ， 并 记下 它 如 a（ m ）； c....
