IC芯片资料大全

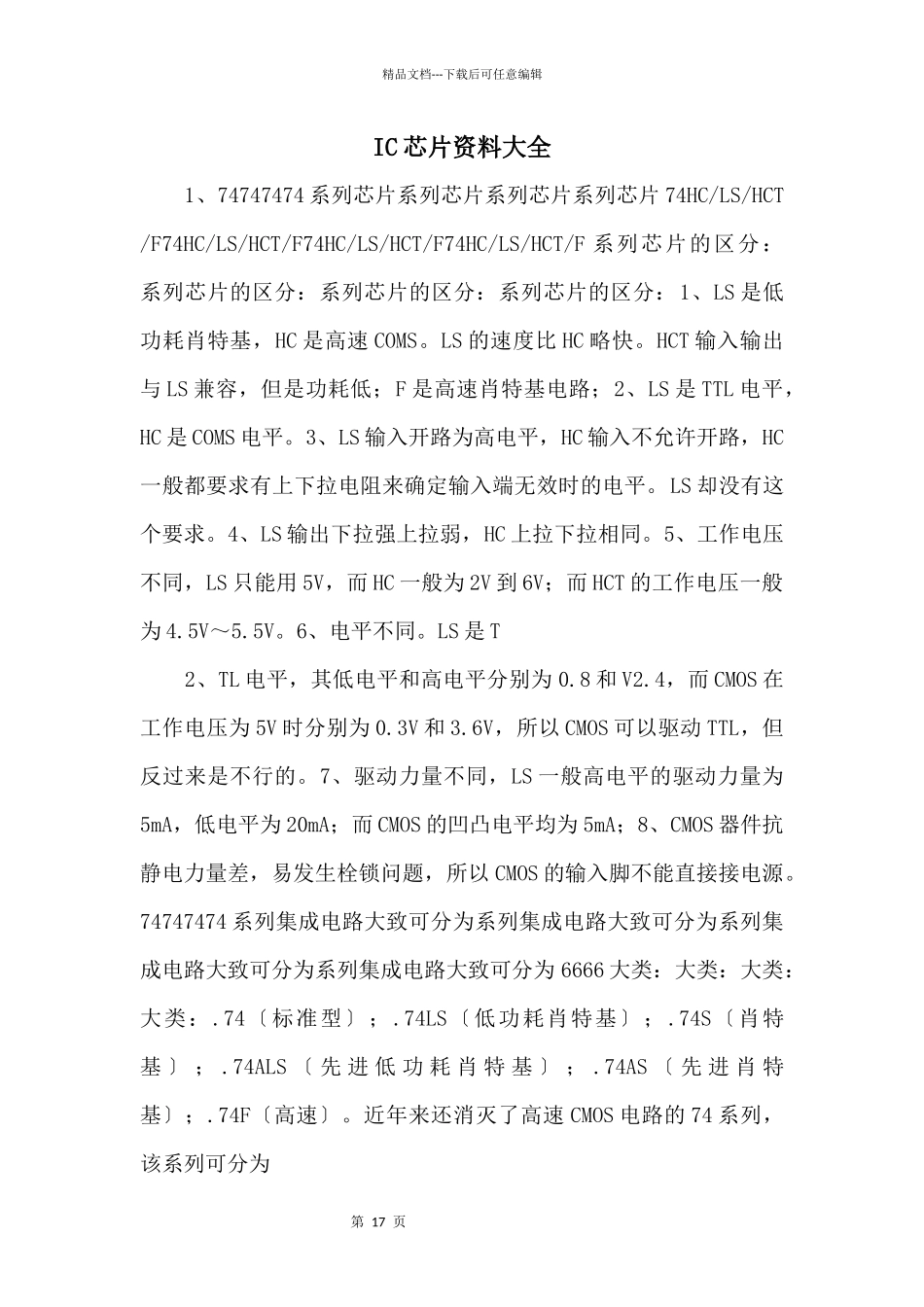

第 17 页精品文档---下载后可任意编辑IC 芯片资料大全 1、74747474 系列芯片系列芯片系列芯片系列芯片 74HC/LS/HCT/F74HC/LS/HCT/F74HC/LS/HCT/F74HC/LS/HCT/F 系列芯片的区分：系列芯片的区分：系列芯片的区分：系列芯片的区分：1、LS 是低功耗肖特基，HC 是高速 COMS。LS 的速度比 HC 略快。HCT 输入输出与 LS 兼容，但是功耗低；F 是高速肖特基电路；2、LS 是 TTL 电平，HC 是 COMS 电平。3、LS 输入开路为高电平，HC 输入不允许开路，HC一般都要求有上下拉电阻来确定输入端无效时的电平。LS 却没有这个要求。4、LS 输出下拉强上拉弱，HC 上拉下拉相同。5、工作电压不同，LS 只能用 5V，而 HC 一般为 2V 到 6V；而 HCT 的工作电压一般为 4.5V～5.5V。6、电平不同。LS 是 T 2、TL 电平，其低电平和高电平分别为 0.8 和 V2.4，而 CMOS 在工作电压为 5V 时分别为 0.3V 和 3.6V，所以 CMOS 可以驱动 TTL，但反过来是不行的。7、驱动力量不同，LS 一般高电平的驱动力量为5mA，低电平为 20mA；而 CMOS 的凹凸电平均为 5mA；8、CMOS 器件抗静电力量差，易发生栓锁问题，所以 CMOS 的输入脚不能直接接电源。74747474 系列集成电路大致可分为系列集成电路大致可分为系列集成电路大致可分为系列集成电路大致可分为 6666 大类：大类：大类：大类：.74〔标准型〕；.74LS〔低功耗肖特基〕；.74S〔肖特基 〕 ； .74ALS 〔 先 进 低 功 耗 肖 特 基 〕 ； .74AS 〔 先 进 肖 特基〕；.74F〔高速〕。近年来还消灭了高速 CMOS 电路的 74 系列，该系列可分为 第 18 页精品文档---下载后可任意编辑 3、3 大类：.HC 为 COMS 工作电平；.HCT 为 TTL 工作电平，可与74LS 系列互换使用；.HCU 适用于无缓冲级的 CMOS 电路。这 9 种 74系列产品，只要后边的标号相同，其规律功能和管脚排列就相同。依据不同的条件和要求可选择不同类型的 74 系列产品，比方电路的供电电压为 3V 就应选择 74HC 系列的产品。系列电平典型传输延迟 /ns 最 大 驱 动 电 流 (-Ioh/Lol)mAAHCCMOS8.5-8/8AHCTCOMS/TTL8.5-8/8HCCOMS25-8/8HCTCOMS/TTL25-8/8ACTCOMS/TTL10-24/24FTTL6.5-15/64ALSTTL10-15/64LSTTL18-15/24 注 ： 同 型 号 的74 系列、74HC 系列、74LS 系列芯片，规律功能上是一样 4、的。74LSxx 的使用说明假如找不到的话，可参阅 74xx ...
