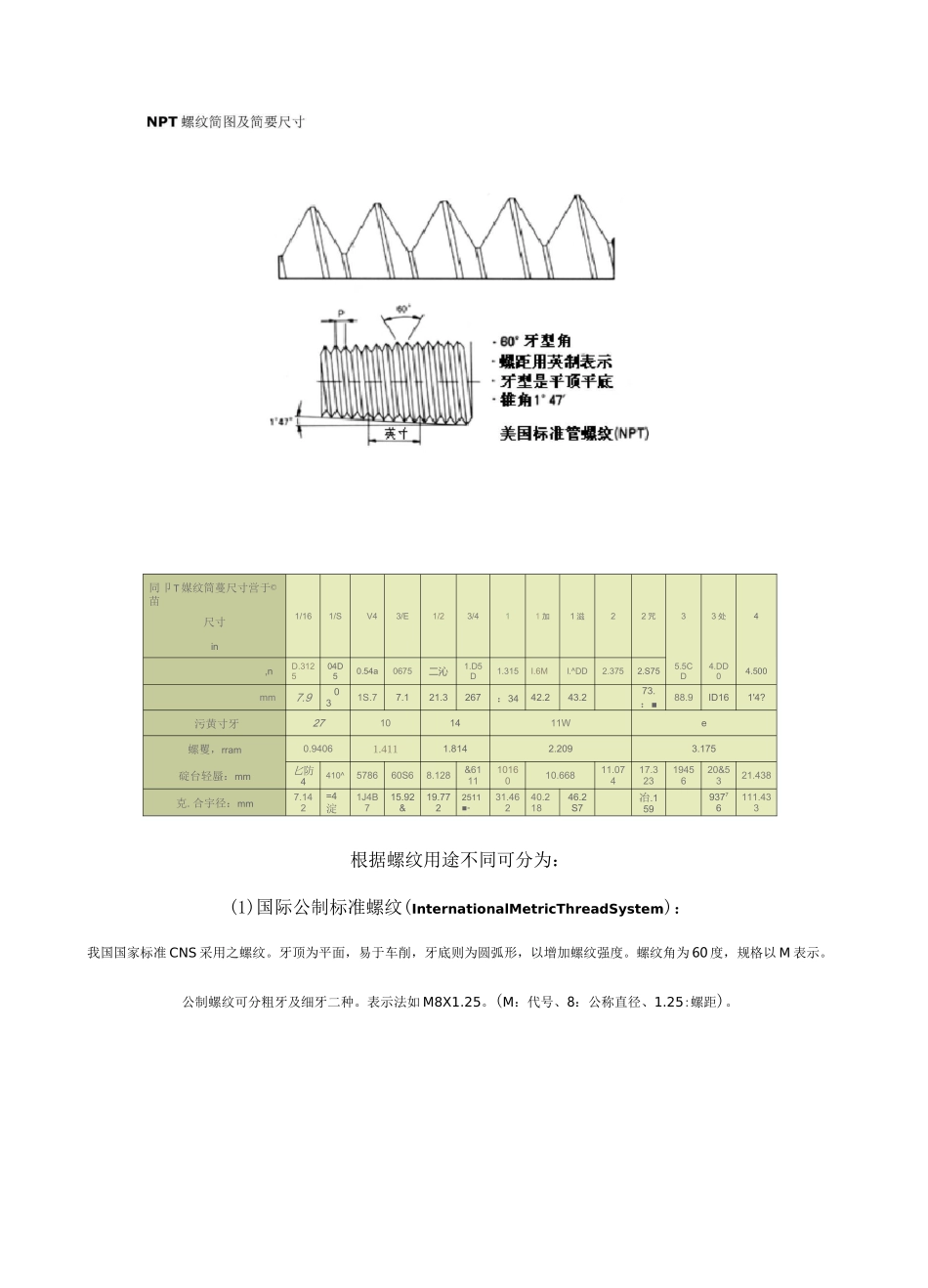

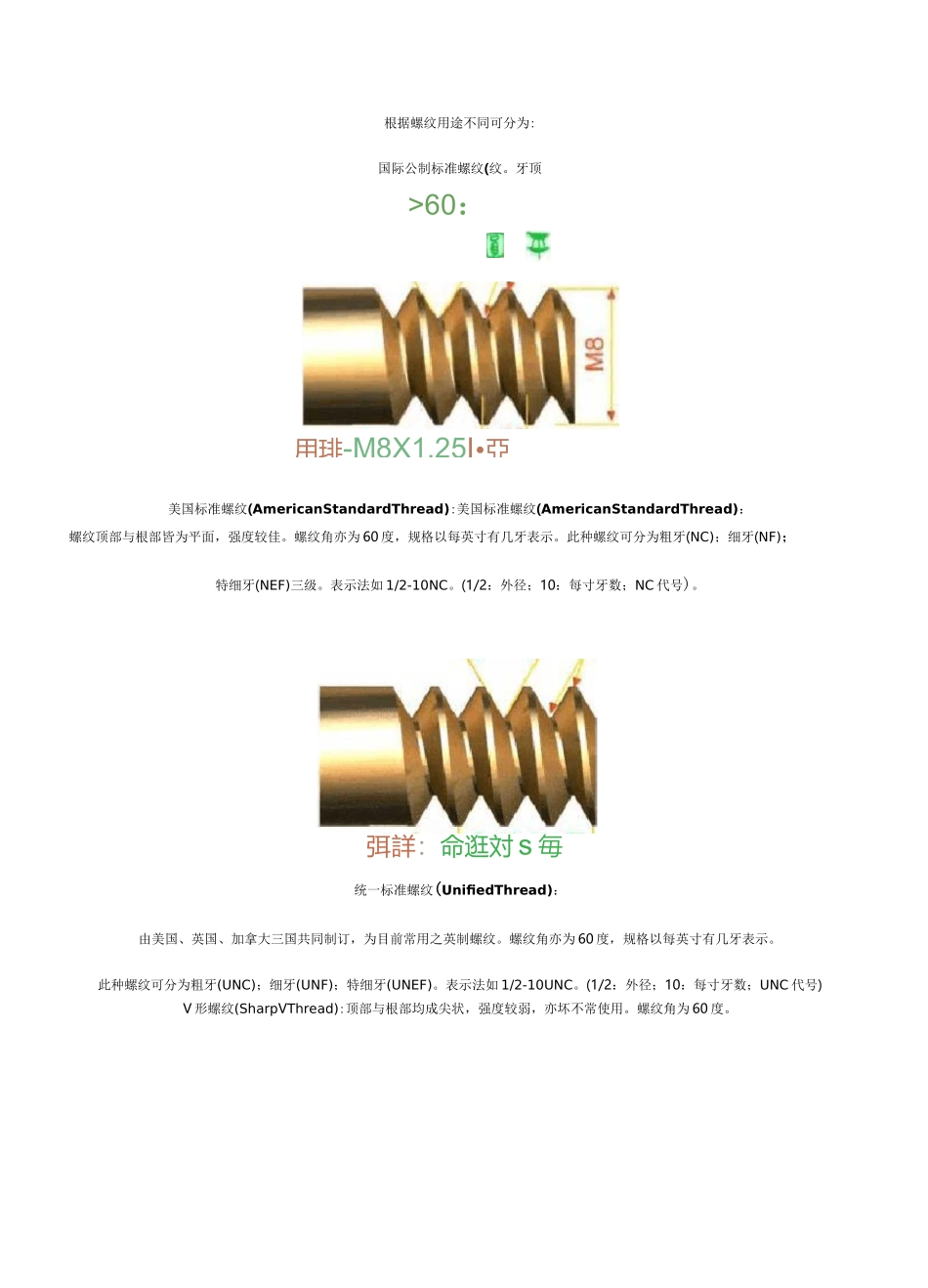

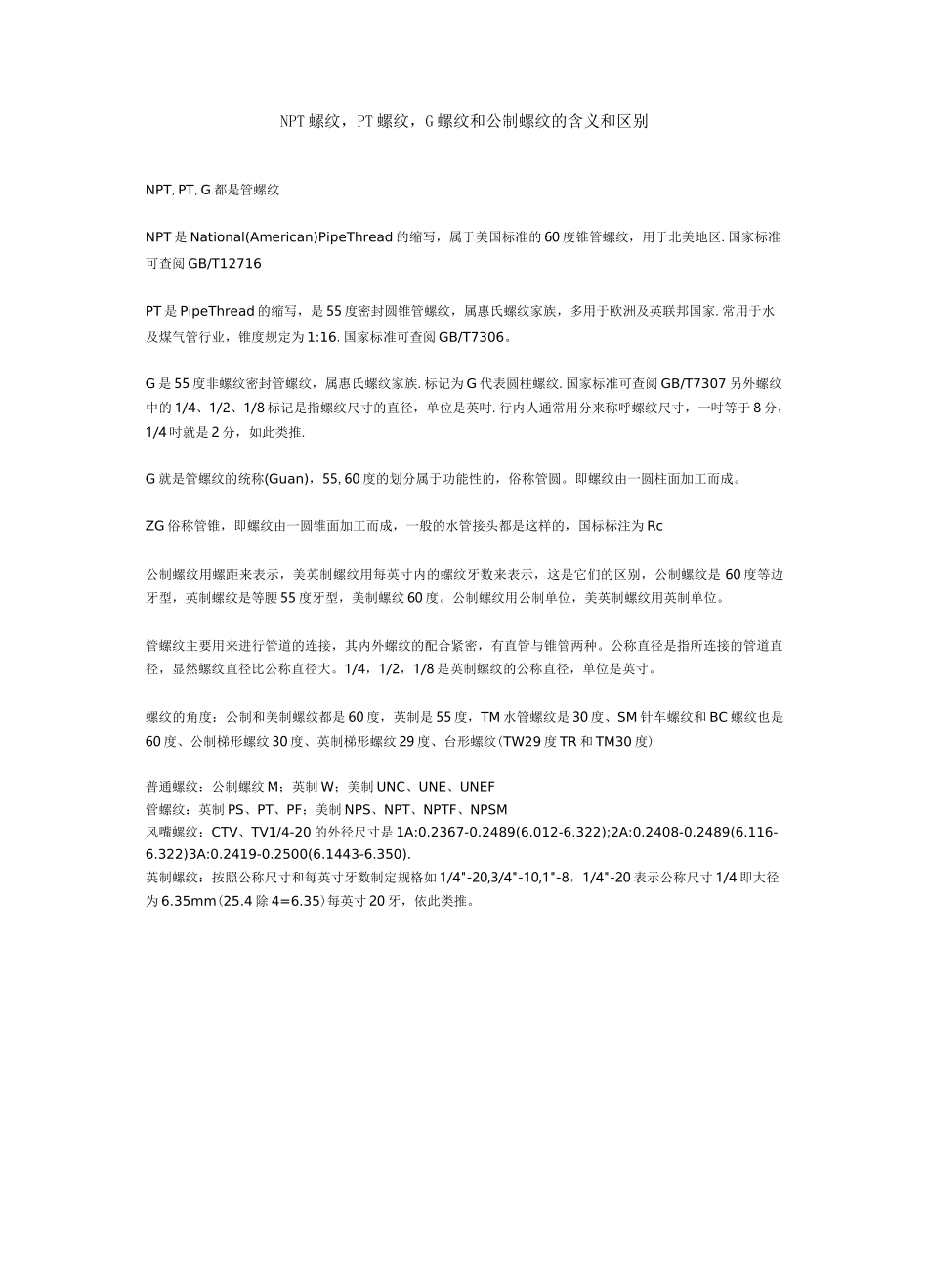

NPT 螺纹，PT 螺纹，G 螺纹和公制螺纹的含义和区别NPT,PT,G 都是管螺纹NPT 是 National(American)PipeThread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区.国家标准可查阅 GB/T12716PT 是 PipeThread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家.常用于水及煤气管行业，锥度规定为 1:16.国家标准可查阅 GB/T7306。G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307 另外螺纹中的 1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋.行内人通常用分来称呼螺纹尺寸，一吋等于 8 分，1/4 吋就是 2 分，如此类推.G 就是管螺纹的统称(Guan)，55,60 度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。ZG 俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为 Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们的区别，公制螺纹是 60 度等边牙型，英制螺纹是等腰 55 度牙型，美制螺纹 60 度。公制螺纹用公制单位，美英制螺纹用英制单位。管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8 是英制螺纹的公称直径，单位是英寸。螺纹的角度：公制和美制螺纹都是 60 度，英制是 55 度，TM 水管螺纹是 30 度、SM 针车螺纹和 BC 螺纹也是60 度、公制梯形螺纹 30 度、英制梯形螺纹 29 度、台形螺纹(TW29 度 TR 和 TM30 度)普通螺纹：公制螺纹 M；英制 W；美制 UNC、UNE、UNEF管螺纹：英制 PS、PT、PF；美制 NPS、NPT、NPTF、NPSM风嘴螺纹：CTV、TV1/4-20 的外径尺寸是 1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).英制螺纹：按照公称尺寸和每英寸牙数制定规格如 1/4"-20,3/4"-10,1"-8，1/4"-20 表示公称尺寸 1/4 即大径为 6.35mm(25.4 除 4=6.35)每英寸 20 牙，依此类推。同卩 T 媒纹筒蔓尺寸営于©苗尺寸in1/161/SV43/E1/23/411 加1 滋22 咒33 处4,nD.312504D50.54a0675二沁1.D5D1.315I.6Ml.^DD2.3752.S755.5CD4.DD04.500mm7.9031S.77.121.3267：3442.243.273.：■88.9ID161'4?污黄寸牙27101411We螺矍，rram0.94061.4111.8142.2093.175碇台轻蜃：mm匕防4410^578660S68.128&61111...
