小电流接地选线定位装置

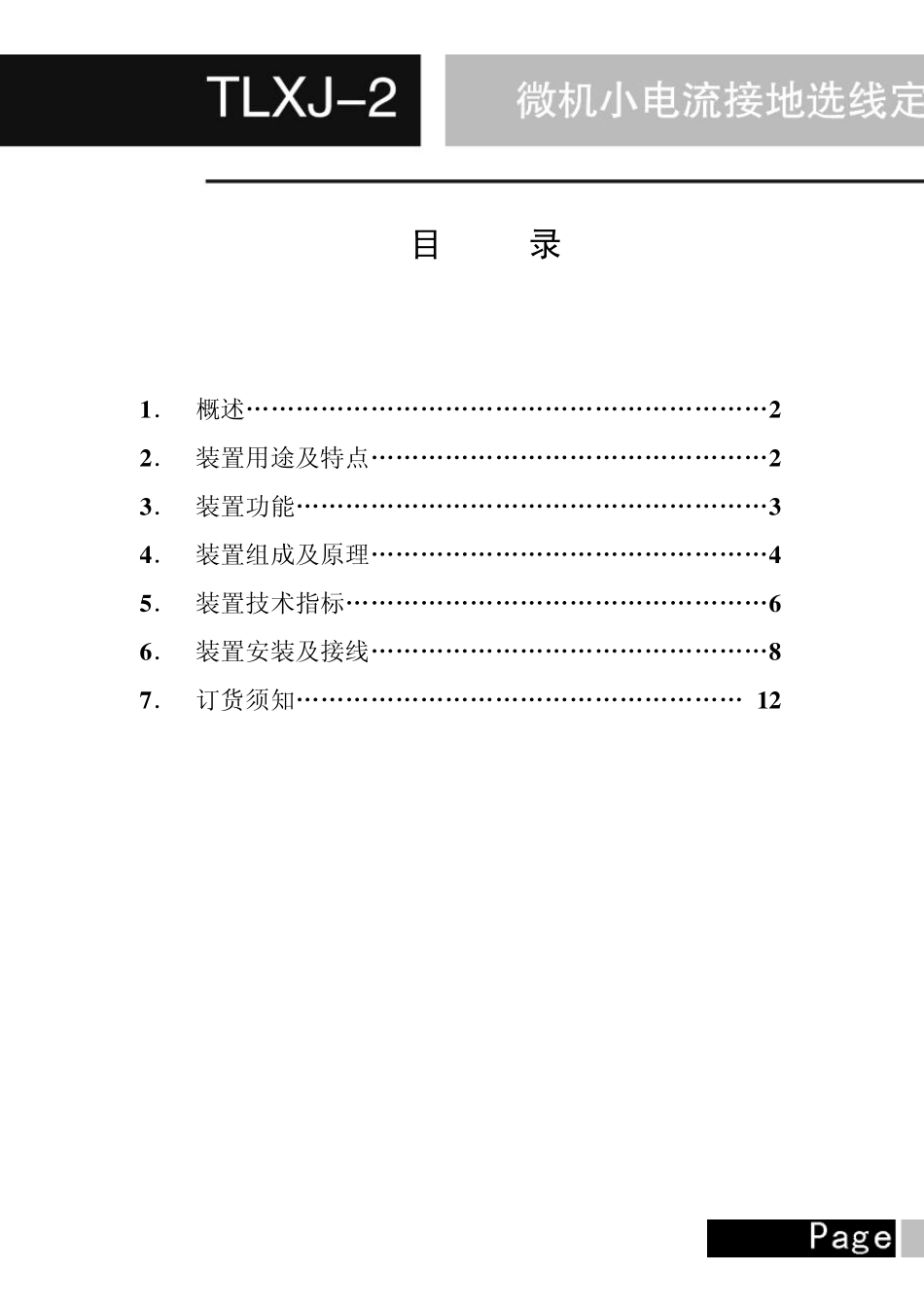

小电流接地选线定位装置_第1页
1/28

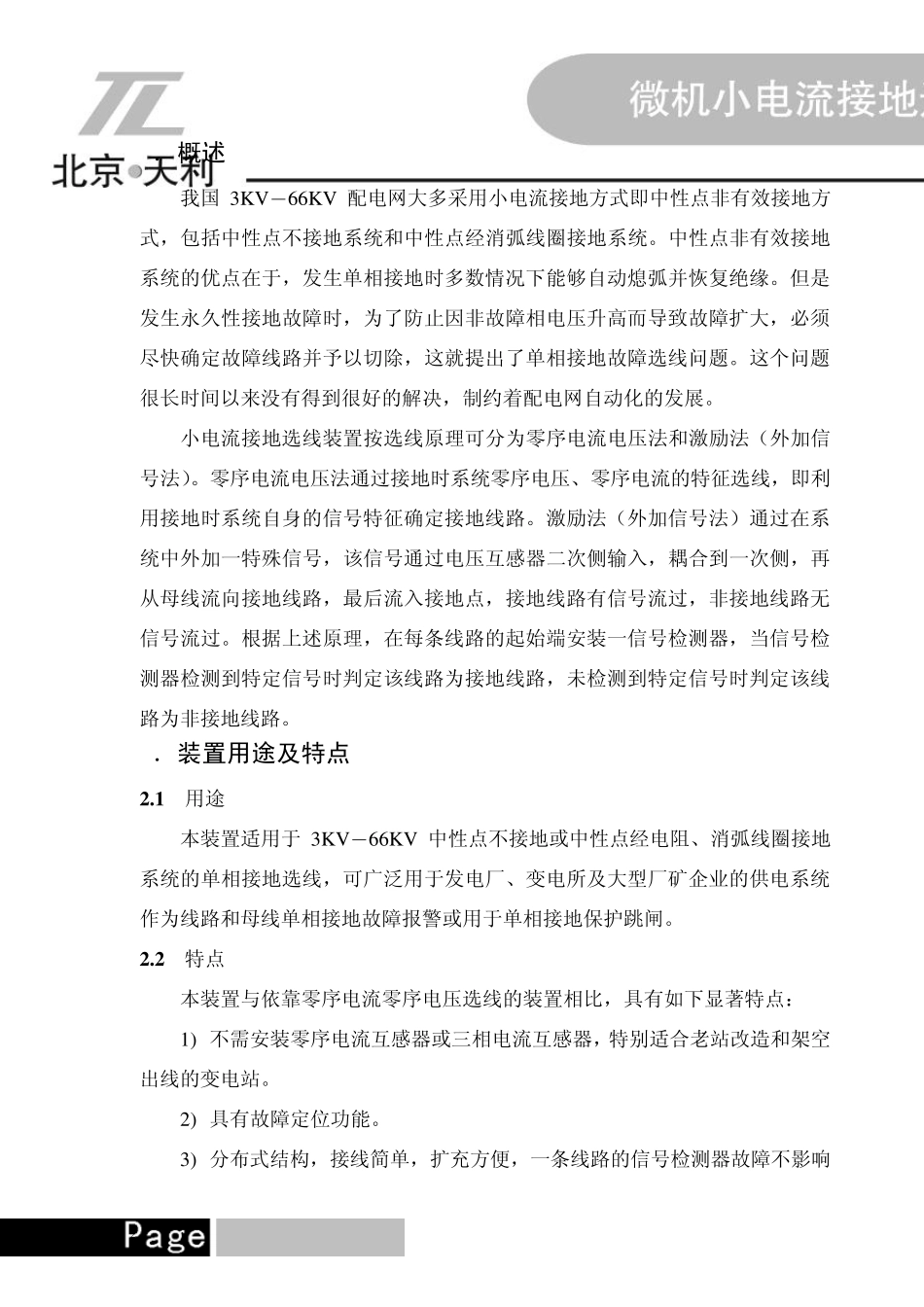

小电流接地选线定位装置_第2页
2/28

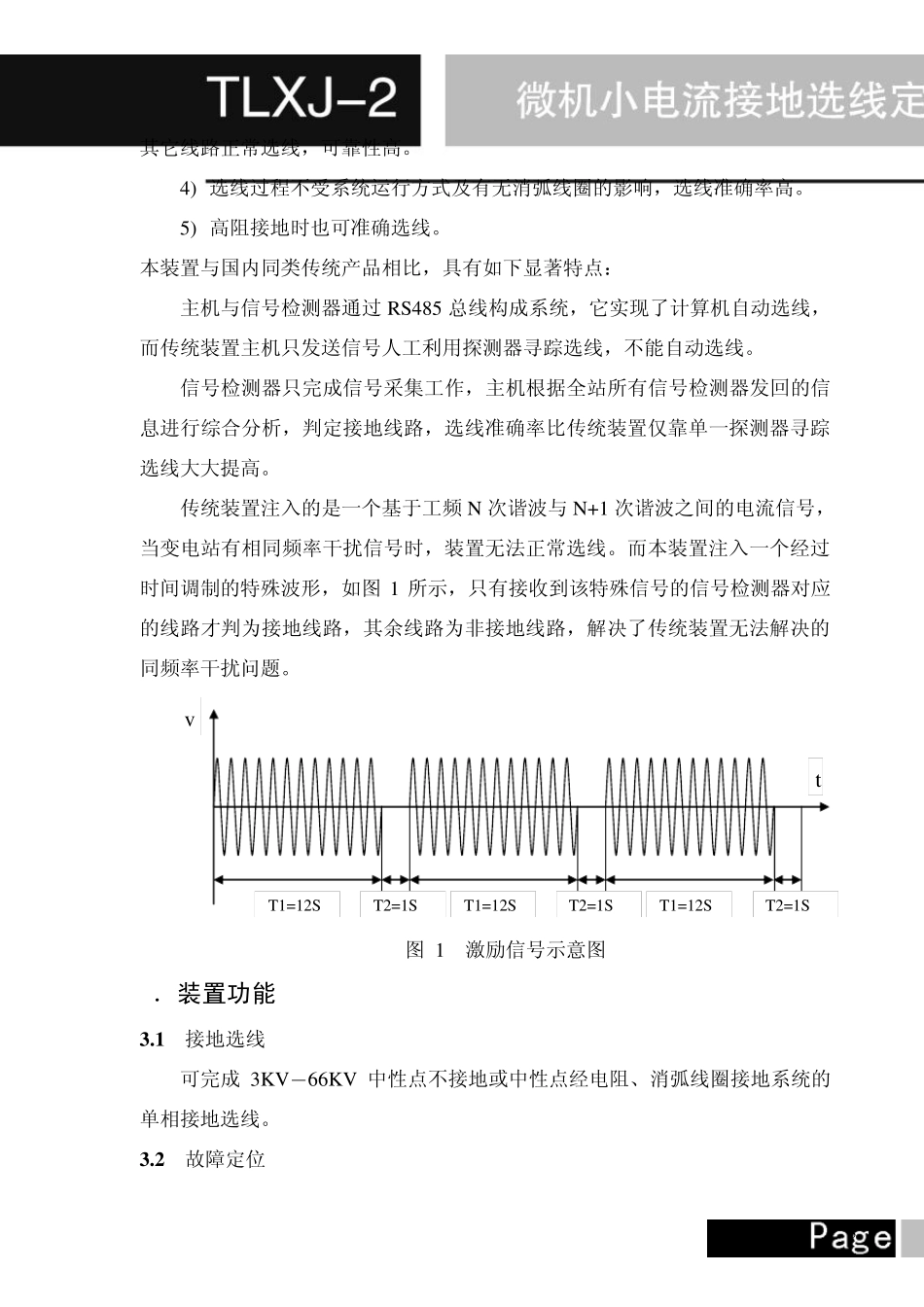

小电流接地选线定位装置_第3页
3/28
1 目 录 1 . 概述„„„„„„„„„„„„„„„„„„„„„2 2 . 装置用途及特点„„„„„„„„„„„„„„„„2 3 . 装置功能„„„„„„„„„„„„„„„„„„„3 4 . 装置组成及原理„„„„„„„„„„„„„„„„4 5 . 装置技术指标„„„„„„„„„„„„„„„„„6 6 . 装置安装及接线„„„„„„„„„„„„„„„„8 7 . 订货须知„„„„„„„„„„„„„„„„„„ 1 2 2 1.概述 我国 3K V -66K V 配电网大多采用小电流接地方式即中性点非有效接地方式,包括中性点不接地系统和中性点经消弧线圈接地系统。中性点非有效接地系统的优点在于,发生单相接地时多数情况下能够自动熄弧并恢复绝缘。但是发生永久性接地故障时,为了防止因非故障相电压升高而导致故障扩大,必须尽快确定故障线路并予以切除,这就提出了单相接地故障选线问题。这个问题很长时间以来没有得到很好的解决,制约着配电网自动化的发展。 小电流接地选线装置按选线原理可分为零序电流电压法和激励法(外加信号法)。零序电流电压法通过接地时系统零序电压、零序电流的特征选线,即利用接地时系统自身的信号特征确定接地线路。激励法(外加信号法)通过在系统中外加一特殊信号,该信号通过电压互感器二次侧输入,耦合到一次侧,再从母线流向接地线路,最后流入接地点,接地线路有信号流过,非接地线路无信号流过。根据上述原理,在每条线路的起始端安装一信号检测器,当信号检测器检测到特定信号时判定该线路为接地线路,未检测到特定信号时判定该线路为非接地线路。 2.装置用途及特点 2 .1 用途 本装置适用于 3K V -66K V 中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线,可广泛用于发电厂、变电所及大型厂矿企业的供电系统作为线路和母线单相接地故障报警或用于单相接地保护跳闸。 2 .2 特点 本装置与依靠零序电流零序电压选线的装置相比,具有如下显著特点: 1) 不需安装零序电流互感器或三相电流互感器,特别适合老站改造和架空出线的变电站。 2) 具有故障定位功能。 3) 分布式结构,接线简单,扩充方便,一条线路的信号检测器故障不影响 3 其它线路正常选线,可靠性高。 4) 选线过程不受系统运行方式及有无消弧线圈的影响,选线准确率高。 5) 高阻接地时也可准确选线。 本装置与国内同类传统产品相比,具有如下显著特点: 主机与信号检测器通过 RS485...
