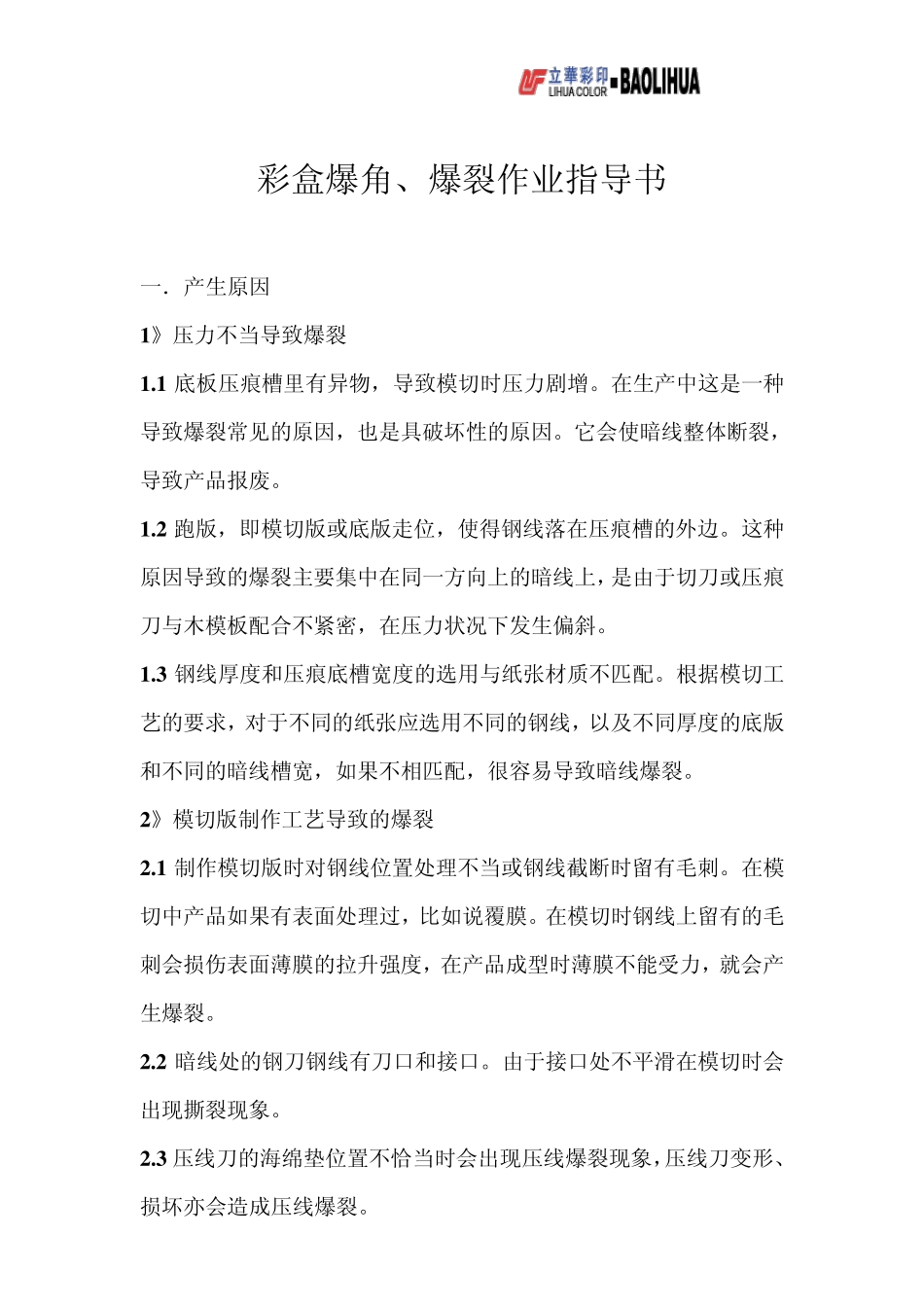

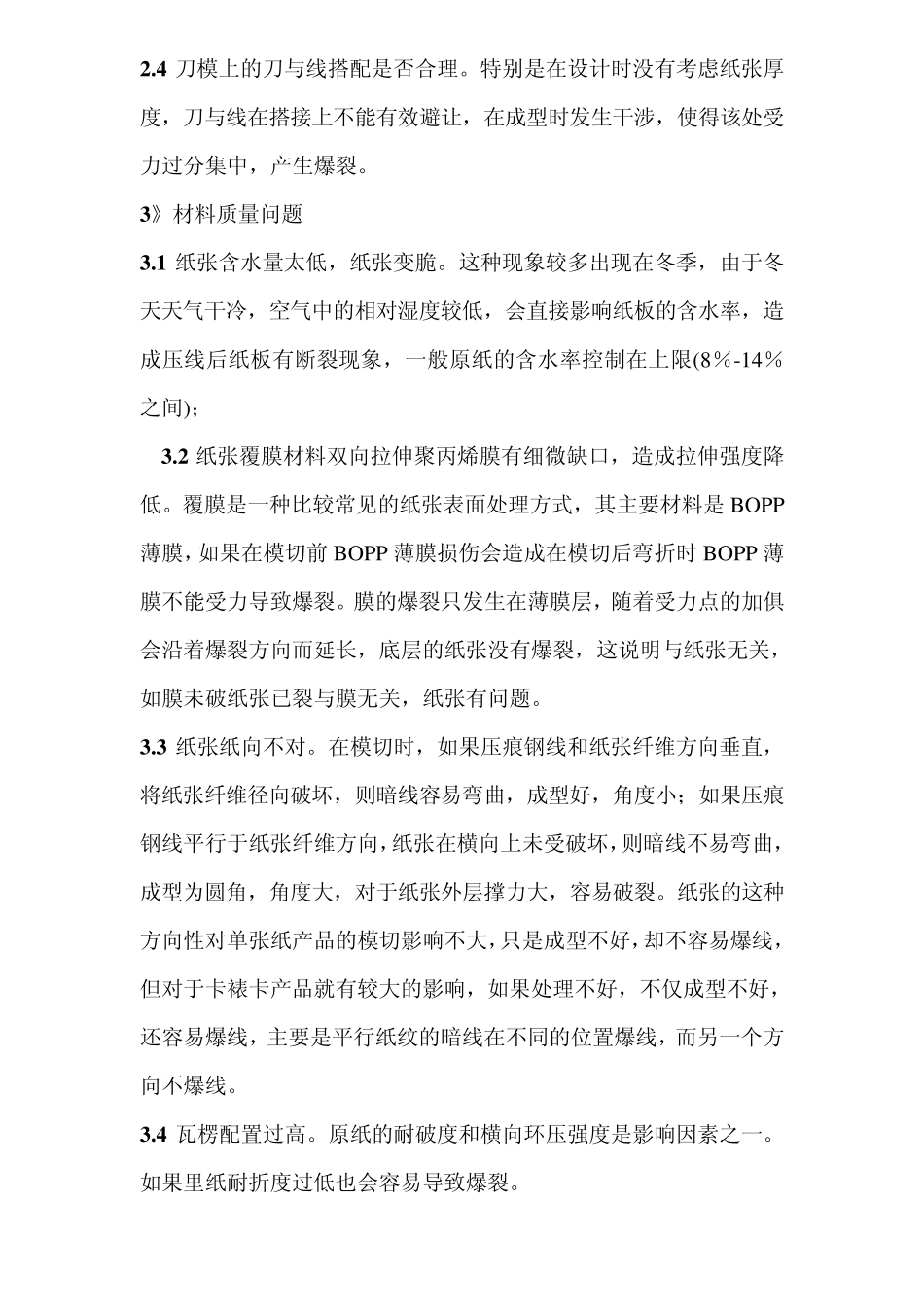

彩盒爆角、爆裂作业指导书 一．产生原因 1 》压力不当导致爆裂 1 .1 底板压痕槽里有异物，导致模切时压力剧增。在生产中这是一种导致爆裂常见的原因，也是具破坏性的原因。它会使暗线整体断裂，导致产品报废。 1 .2 跑版，即模切版或底版走位，使得钢线落在压痕槽的外边。这种原因导致的爆裂主要集中在同一方向上的暗线上，是由于切刀或压痕刀与木模板配合不紧密，在压力状况下发生偏斜。 1 .3 钢线厚度和压痕底槽宽度的选用与纸张材质不匹配。根据模切工艺的要求，对于不同的纸张应选用不同的钢线，以及不同厚度的底版和不同的暗线槽宽，如果不相匹配，很容易导致暗线爆裂。 2 》模切版制作工艺导致的爆裂 2 .1 制作模切版时对钢线位置处理不当或钢线截断时留有毛刺。在模切中产品如果有表面处理过，比如说覆膜。在模切时钢线上留有的毛刺会损伤表面薄膜的拉升强度，在产品成型时薄膜不能受力，就会产生爆裂。 2 .2 暗线处的钢刀钢线有刀口和接口。由于接口处不平滑在模切时会出现撕裂现象。 2 .3 压线刀的海绵垫位置不恰当时会出现压线爆裂现象，压线刀变形、损坏亦会造成压线爆裂。 2 .4 刀模上的刀与线搭配是否合理。特别是在设计时没有考虑纸张厚度，刀与线在搭接上不能有效避让，在成型时发生干涉，使得该处受力过分集中，产生爆裂。 3 》材料质量问题 3 .1 纸张含水量太低，纸张变脆。这种现象较多出现在冬季，由于冬天天气干冷，空气中的相对湿度较低，会直接影响纸板的含水率，造成压线后纸板有断裂现象，一般原纸的含水率控制在上限(8％-14％之间)； 3 .2 纸张覆膜材料双向拉伸聚丙烯膜有细微缺口，造成拉伸强度降低。覆膜是一种比较常见的纸张表面处理方式，其主要材料是BOPP薄膜，如果在模切前 BOPP薄膜损伤会造成在模切后弯折时 BOPP薄膜不能受力导致爆裂。膜的爆裂只发生在薄膜层，随着受力点的加俱会沿着爆裂方向而延长，底层的纸张没有爆裂，这说明与纸张无关，如膜未破纸张已裂与膜无关，纸张有问题。 3 .3 纸张纸向不对。在模切时，如果压痕钢线和纸张纤维方向垂直，将纸张纤维径向破坏，则暗线容易弯曲，成型好，角度小；如果压痕钢线平行于纸张纤维方向，纸张在横向上未受破坏，则暗线不易弯曲，成型为圆角，角度大，对于纸张外层撑力大，容易破裂。纸张的这种方向性对单张纸产品的模切影响不大，只是成型不好，却不容易爆线，但对于卡裱卡产品就有较大的影响，如果处理不好，不仅成型...
