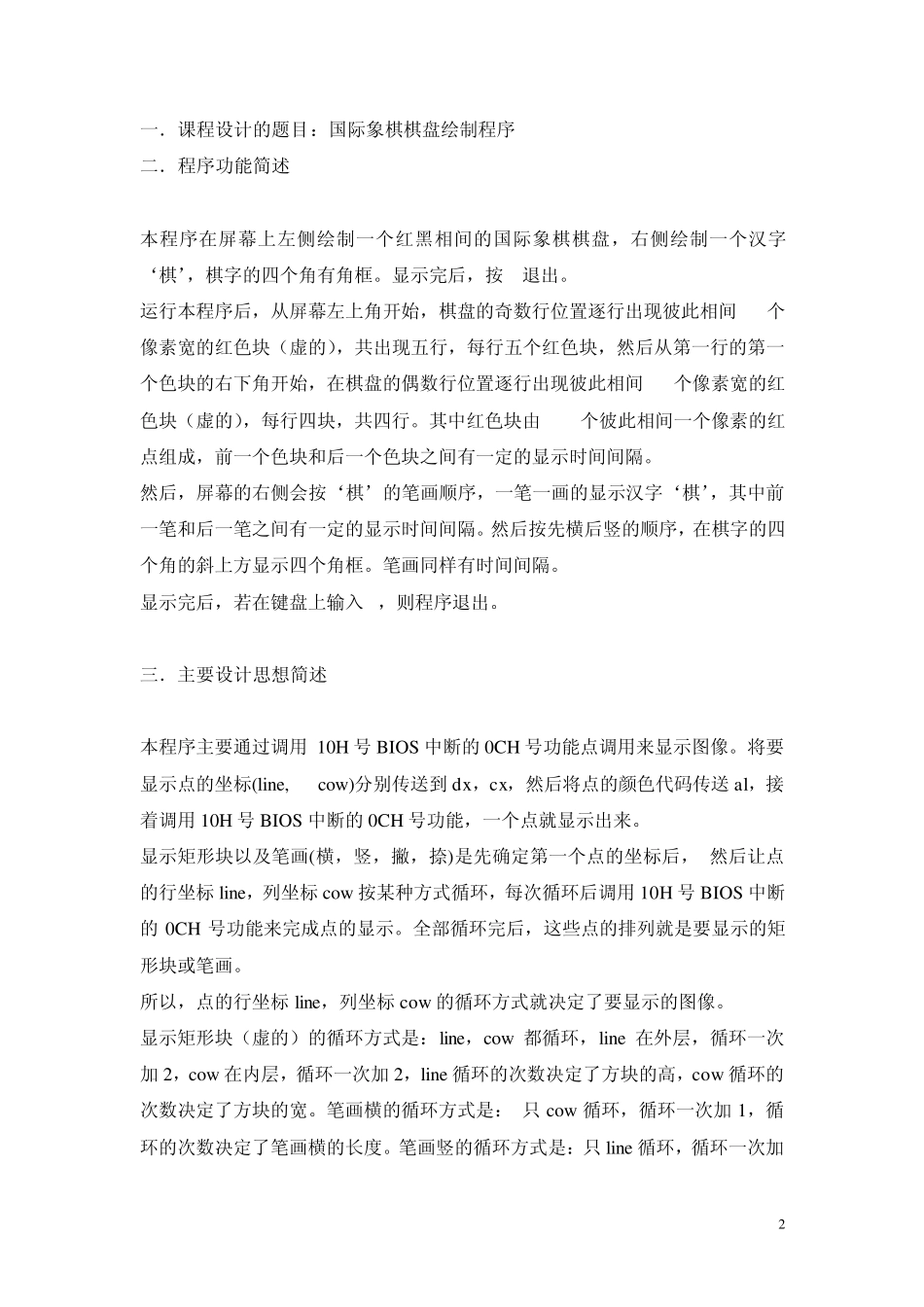

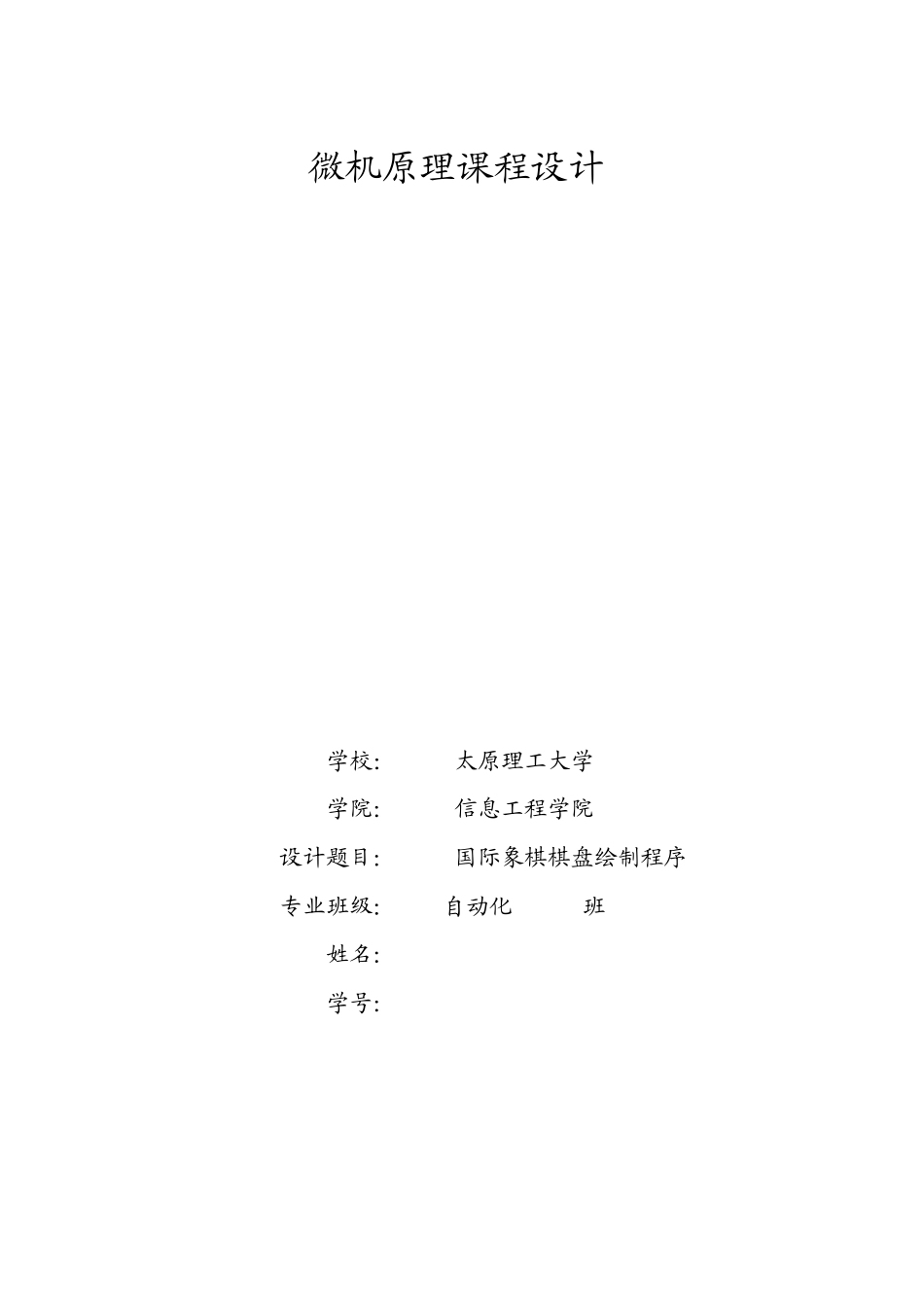

微机原理课程设计 学校： 太原理工大学 学院： 信息工程学院 设计题目： 国际象棋棋盘绘制程序 专业班级： 自动化 07-01班 姓名： 学号： 2 一．课程设计的题目：国际象棋棋盘绘制程序 二．程序功能简述 本程序在屏幕上左侧绘制一个红黑相间的国际象棋棋盘，右侧绘制一个汉字‘棋’，棋字的四个角有角框。显示完后，按 q退出。 运行本程序后，从屏幕左上角开始，棋盘的奇数行位置逐行出现彼此相间15个像素宽的红色块（虚的），共出现五行，每行五个红色块，然后从第一行的第一个色块的右下角开始，在棋盘的偶数行位置逐行出现彼此相间15个像素宽的红色块（虚的），每行四块，共四行。其中红色块由 8X8个彼此相间一个像素的红点组成，前一个色块和后一个色块之间有一定的显示时间间隔。 然后，屏幕的右侧会按‘棋’的笔画顺序，一笔一画的显示汉字‘棋’，其中前一笔和后一笔之间有一定的显示时间间隔。然后按先横后竖的顺序，在棋字的四个角的斜上方显示四个角框。笔画同样有时间间隔。 显示完后，若在键盘上输入 q，则程序退出。 三．主要设计思想简述 本程序主要通过调用 10H 号 BIOS 中断的0CH 号功能点调用来显示图像。将要显示点的坐标(line, cow)分别传送到 dx，cx，然后将点的颜色代码传送 al，接着调用 10H 号 BIOS 中断的0CH 号功能，一个点就显示出来。 显示矩形块以及笔画(横，竖，撇，捺)是先确定第一个点的坐标后， 然后让点的行坐标 line，列坐标 cow 按某种方式循环，每次循环后调用 10H 号 BIOS 中断的0CH 号功能来完成点的显示。全部循环完后，这些点的排列就是要显示的矩形块或笔画。 所以，点的行坐标 line，列坐标 cow 的循环方式就决定了要显示的图像。 显示矩形块（虚的）的循环方式是：line，cow 都循环，line 在外层，循环一次加 2，cow 在内层，循环一次加 2，line 循环的次数决定了方块的高，cow 循环的次数决定了方块的宽。笔画横的循环方式是： 只 cow 循环，循环一次加 1，循环的次数决定了笔画横的长度。笔画竖的循环方式是：只 line 循环，循环一次加 3 1，循环的次数决定了笔画竖的长度。笔画撇的循环方式是： line，cow 都循环，在同一层。循环一次line 加 1， cow 减 1。循环的次数决定了笔画撇的长度 笔画捺的循环方式是：line，cow 都循环，在同一层。循环一次line 加 1，cow 加1。循环的次数决定了笔画捺的长度。 第一个点...
