微机原理课程设计交通信号灯模拟控制系统的设计

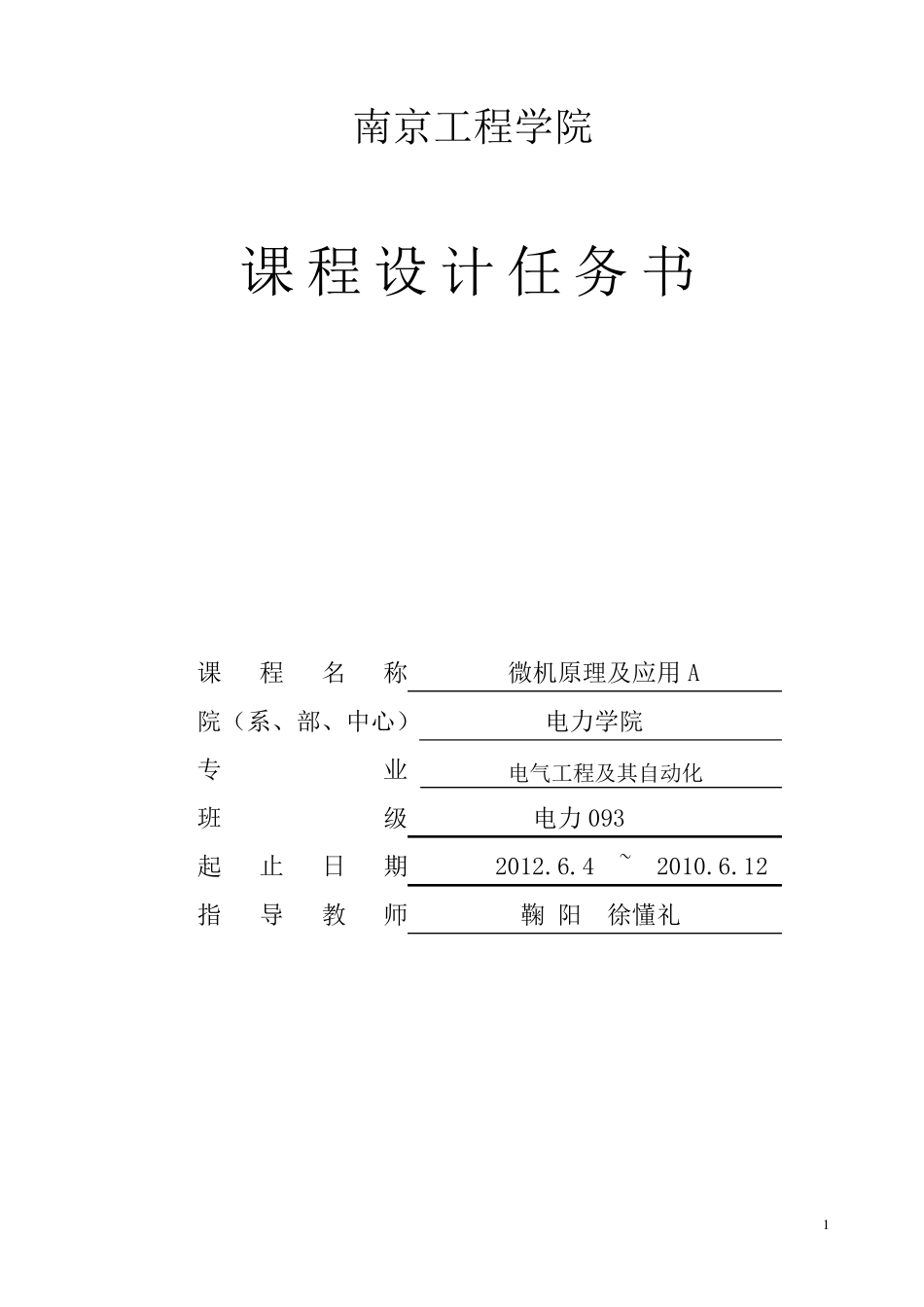

微机原理课程设计交通信号灯模拟控制系统的设计_第1页
1/18

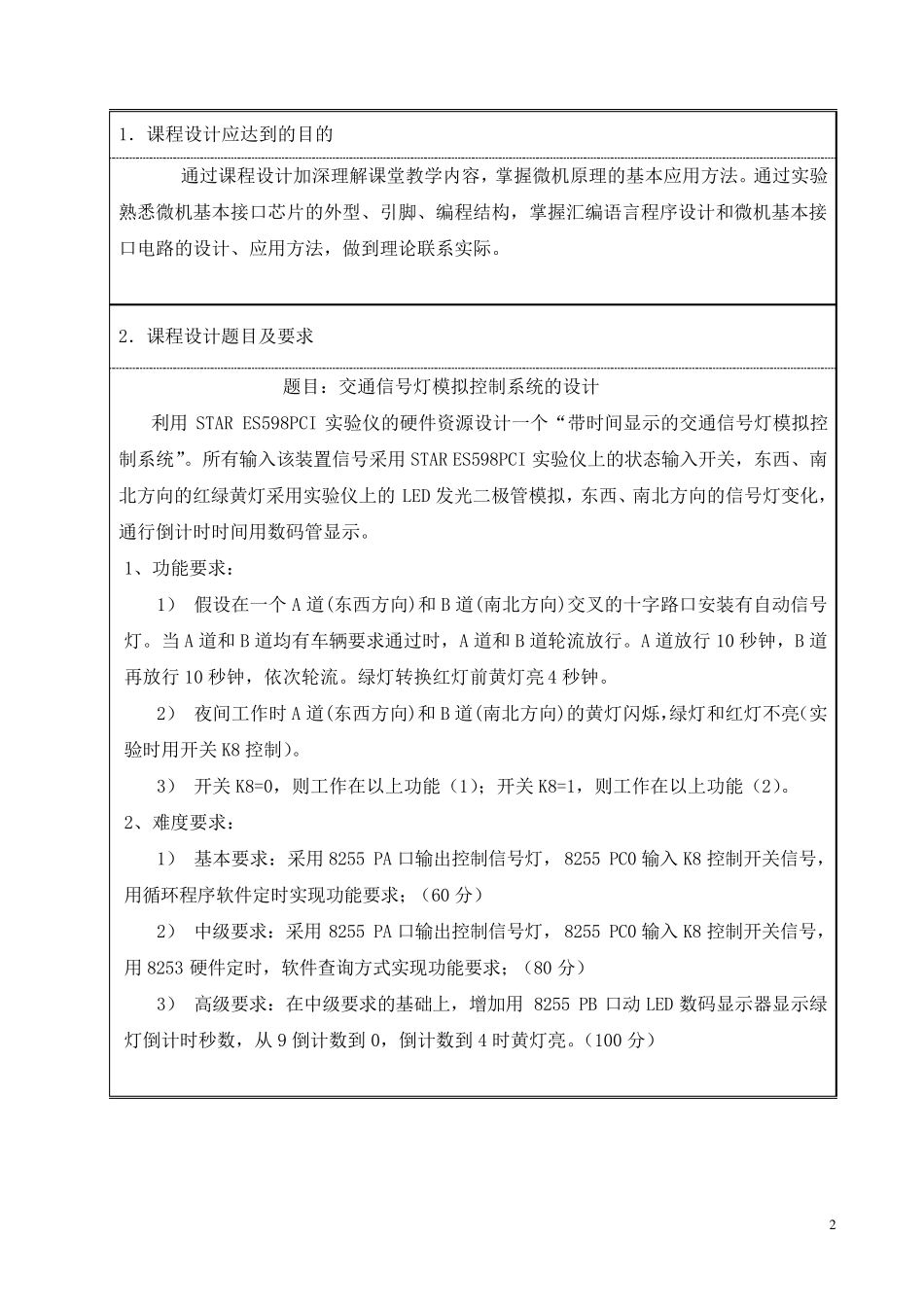

微机原理课程设计交通信号灯模拟控制系统的设计_第2页
2/18

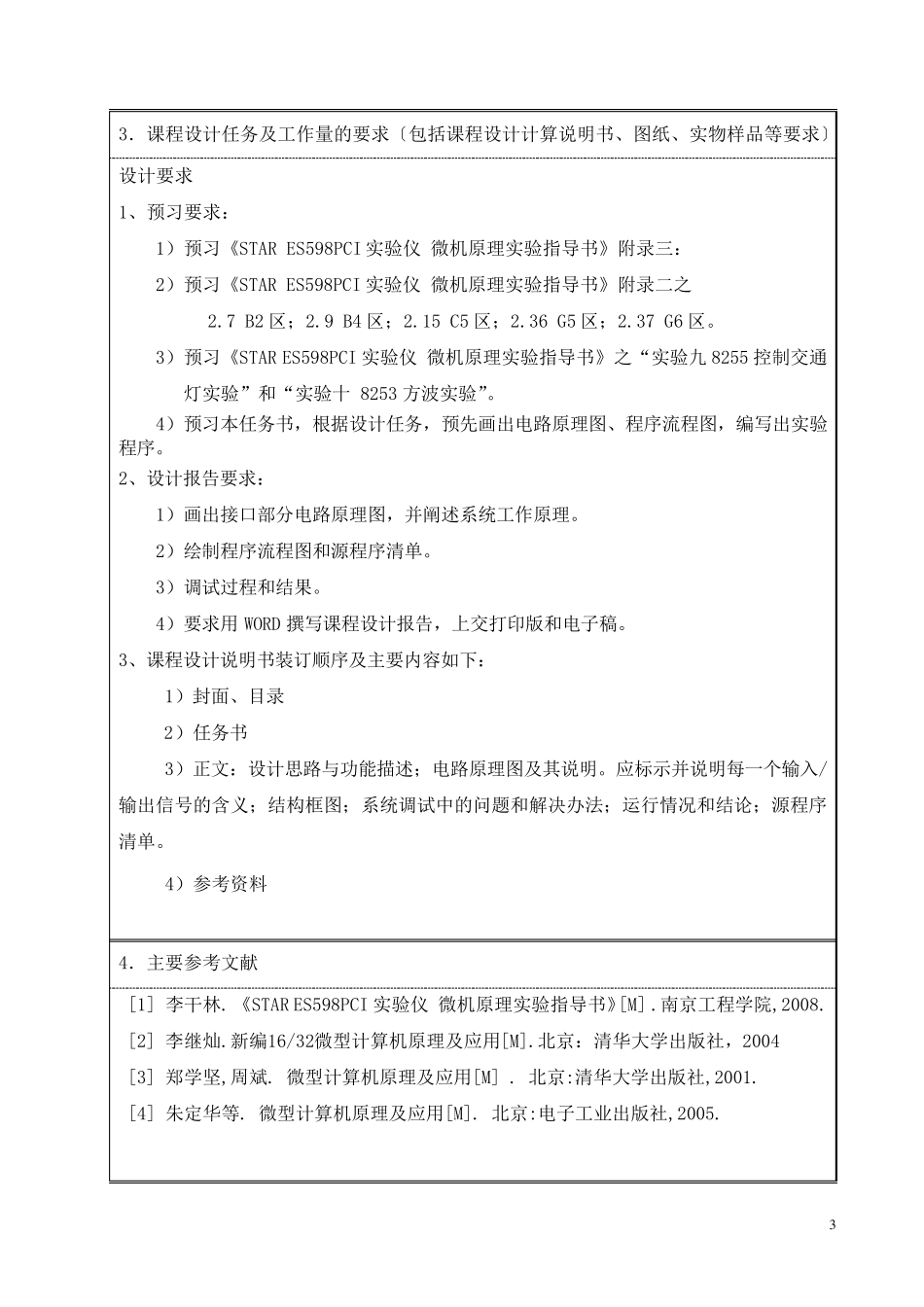

微机原理课程设计交通信号灯模拟控制系统的设计_第3页
3/18
1 南京工程学院 课程设计任务书 课 程 名 称 微机原理及应用A 院(系、部、中心) 电力学院 专 业 电气工程及其自动化 班 级 电力 093 起 止 日 期 2012.6.4 ~ 2010.6.12 指 导 教 师 鞠 阳 徐懂礼 2 1.课程设计应达到的目的 通过课程设计加深理解课堂教学内容,掌握微机原理的基本应用方法。通过实验熟悉微机基本接口芯片的外型、引脚、编程结构,掌握汇编语言程序设计和微机基本接口电路的设计、应用方法,做到理论联系实际。 2.课程设计题目及要求 题目:交通信号灯模拟控制系统的设计 利用STAR ES598PCI 实验仪的硬件资源设计一个“带时间显示的交通信号灯模拟控制系统”。所有输入该装置信号采用STAR ES598PCI 实验仪上的状态输入开关,东西、南北方向的红绿黄灯采用实验仪上的LED 发光二极管模拟,东西、南北方向的信号灯变化,通行倒计时时间用数码管显示。 1、功能要求: 1) 假设在一个A 道(东西方向)和B 道(南北方向)交叉的十字路口安装有自动信号灯。当A 道和B 道均有车辆要求通过时,A 道和B 道轮流放行。A 道放行 10 秒钟,B 道再放行 10 秒钟,依次轮流。绿灯转换红灯前黄灯亮4 秒钟。 2) 夜间工作时 A 道(东西方向)和B 道(南北方向)的黄灯闪烁,绿灯和红灯不亮(实验时用开关 K8 控制)。 3) 开关 K8=0,则工作在以上功能(1);开关 K8=1,则工作在以上功能(2)。 2、难 度 要求: 1) 基本要求:采用8255 PA 口输出 控制信号灯,8255 PC0 输入 K8 控制开关信号,用循 环 程序软 件定 时实现 功能要求;(60 分 ) 2) 中 级 要求:采用8255 PA 口输出 控制信号灯,8255 PC0 输入 K8 控制开关信号,用8253 硬件定 时,软 件查 询 方式 实现 功能要求;(80 分 ) 3) 高 级 要求:在中 级 要求的基础 上,增 加用8255 PB 口动LED 数码显示器 显示绿灯倒计时秒数,从 9 倒计数到0,倒计数到4 时黄灯亮。(100 分 ) 3 3.课程设计任务及工作量的要求〔包括课程设计计算说明书、图纸、实物样品等要求〕 设计要求 1、预习要求: 1)预习《STAR ES598PCI 实验仪 微机原理实验指导书》附录三: 2)预习《STAR ES598PCI 实验仪 微机原理实验指导书》附录二之 2.7 B2 区;2.9 B4 区;2.15 C5 区;2.36 G5 区;2.37 G6 区。 3)预习《STAR ES598PCI 实验仪 微机原理实验指...
