微机接口电子时钟课程设计

微机接口电子时钟课程设计_第1页
1/10

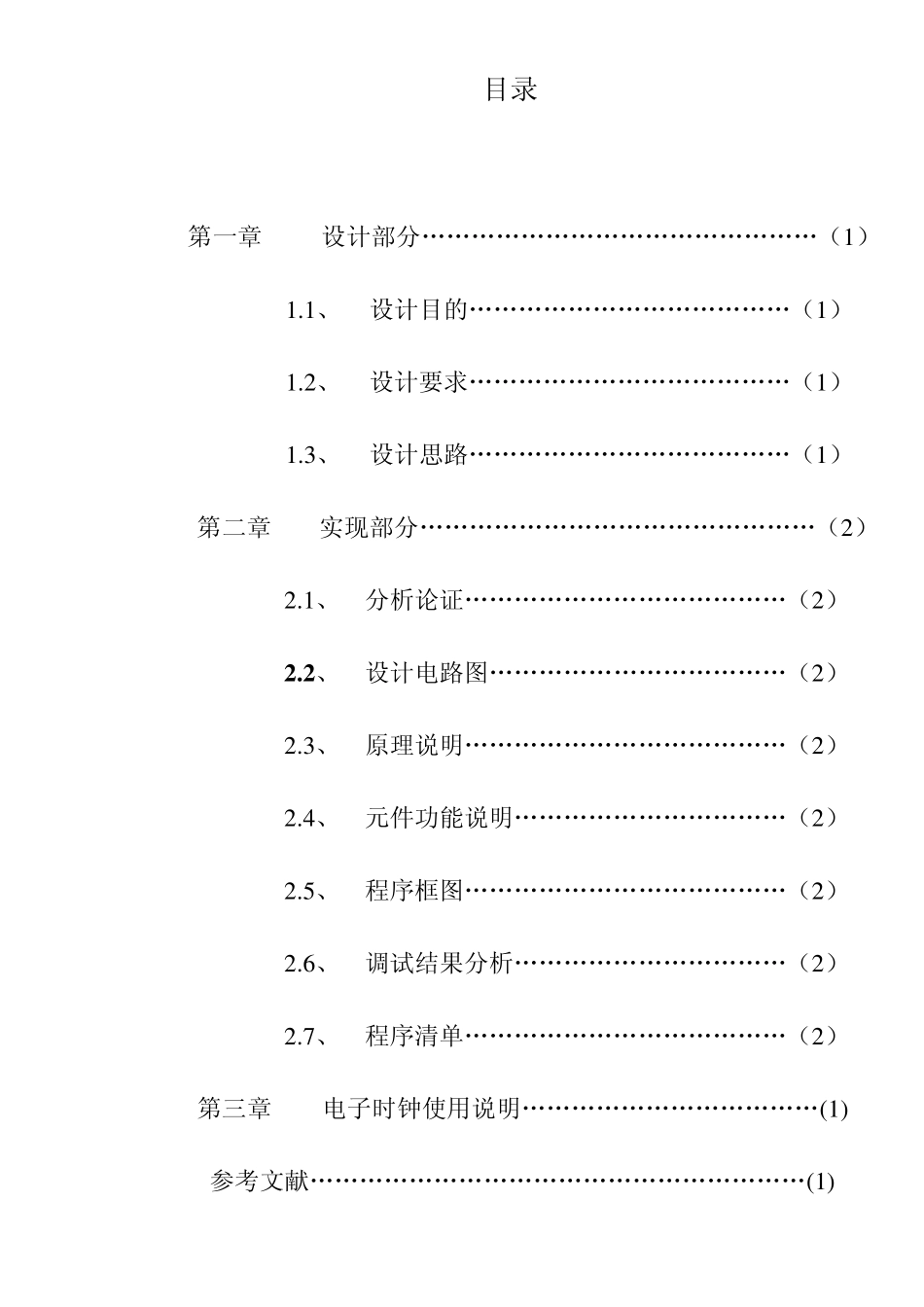

微机接口电子时钟课程设计_第2页
2/10
微机接口电子时钟课程设计_第3页
3/10
《微机原理与接口技术》 课程设计 课题:电子时钟的设计与实现 完成人:XXXX 班级:XXXXXXXXXX 学号:20010908 指导教师:XXXX 完成时间:2004年 9月 12日 目录 第一章 设计部分…………………………………………(1 ) 1 .1 、 设计目的…………………………………(1 ) 1 .2 、 设计要求…………………………………(1 ) 1 .3 、 设计思路…………………………………(1 ) 第二章 实现部分…………………………………………(2 ) 2 .1 、 分析论证…………………………………(2 ) 2 .2 、 设计电路图………………………………(2 ) 2 .3 、 原理说明…………………………………(2 ) 2 .4 、 元件功能说明……………………………(2 ) 2 .5 、 程序框图…………………………………(2 ) 2 .6 、 调试结果分析……………………………(2 ) 2 .7 、 程序清单…………………………………(2 ) 第三章 电子时钟使用说明………………………………(1 ) 参考文献……………………………………………………(1 ) 第一章 设计部分 1 .1 设计目的 1 、 熟练掌握 TND86/88 教学系统的基本操作和调试程序的各种指令。 2 、 熟悉编程及调试程序的方法。 3 、 掌握 8259 中断控制器的工作原理和应用编程方法,练习编写中断程序的方法。 4 、 掌握 8255 的各种工作方式及其应用编程。 5 、 掌握 8253 定时/计数器的工作原理、工作方式及其应用编程。 6 、 练习 LED-KEYBOARD UNIT 的使用方法和数码管的显示编程方法。 1.2 设计要求 1、 用微机原理实验箱提供的数码管和按键做。 2、 电子时钟具有二十四小时循环记时功能,走时要准。要有时钟对时功能并方便操作 1.3 设计思路 电子时钟主要由显示模块、对时模块和时钟运算模块三大部分组成。其中对时模块和时钟运算模块要对时、分、秒的数值进行操作,并且秒计算到 60 时,要自己清零并向分进 1;分计算到 60 时,要自己清零并向时进 1;时计算到 24 时,要清零。这样,才能循环记时。 第二章 实现部分 2 .1 分析论证 1、显示模块 利用数码管的显示功能来设计。数码管是由八个条形发光二极管组成的,这些发光二极管的阴极是互相连接在一起的,所以称为共阴极数码管。通过在这八个发光二极管的阳极加+5 V 或 0 V 的电压使不同的二极管发光,形成不同的字符和...
