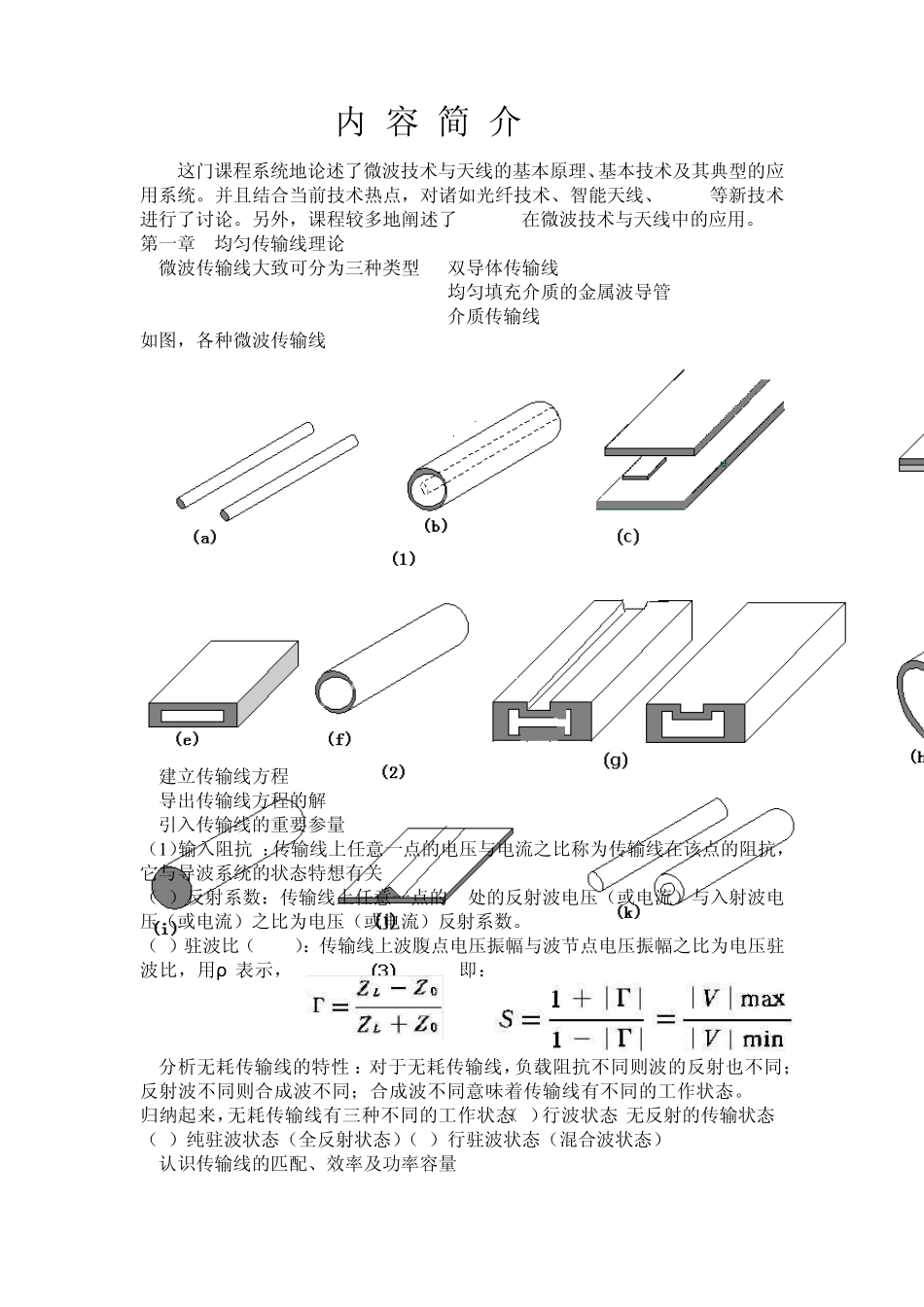

微 波 技 术 与 天 线 课 程 考 查 报 告 班 级:0 9 通信—2 班 姓 名:张 萌 学 号:0 9 1 6 3 0 3 0 1 1 评定成绩: 内 容 简 介 这门课程系统地论述了微波技术与天线的基本原理、基本技术及其典型的应用系统。并且结合当前技术热点,对诸如光纤技术、智能天线、RFID等新技术进行了讨论。另外,课程较多地阐述了MATLAB在微波技术与天线中的应用。 第一章 均匀传输线理论 1.微波传输线大致可分为三种类型 双导体传输线 均匀填充介质的金属波导管 介质传输线 如图,各种微波传输线 2.建立传输线方程 3.导出传输线方程的解 4.引入传输线的重要参量 (1 )输入阻抗 :传输线上任意一点的电压与电流之比称为传输线在该点的阻抗,它与导波系统的状态特想有关 (2)反射系数:传输线上任意一点的z处的反射波电压(或电流)与入射波电压(或电流)之比为电压(或电流)反射系数。 (3)驻波比(VSWR):传输线上波腹点电压振幅与波节点电压振幅之比为电压驻波比,用ρ 表示,即: 5.分析无耗传输线的特性 :对于无耗传输线,负载阻抗不同则波的反射也不同;反射波不同则合成波不同;合成波不同意味着传输线有不同的工作状态。 归纳起来,无耗传输线有三种不同的工作状态(1)行波状态(无反射的传输状态)(2)纯驻波状态(全反射状态)(3)行驻波状态(混合波状态) 6.认识传输线的匹配、效率及功率容量 7.了解同轴线的特性阻抗 第二章 规则金属波导 1.分析规则波导传输系统中的电磁场问题,我们做如下假设: (1)波导管内填充的介质是均匀、线性、各向同性的 (2)波导管内无自由电荷和传导电流的存在 (3)波导管内的场是时谐场 2.结合电磁波理论分析规则波导的各个量 3.研究规则波导的一般特性:传输特性及工作特性 4.讨论矩形金属波导和圆形金属波导的传输特性和场结构 (1)矩形波导:通常将由金属材料制成的、矩形截面的、内充空气的规则金属波导称为矩形波导,如图 (2)圆形波导:若将同轴线的内导体抽走,则在一定条件下,由外导体所包围的圆形空间也能传输电磁能量,这就是圆形波导。 5.了解波导的耦合和激励方法 激励波导的方法通常有三种(1)电激励(2)磁激励(3)电流激励 本章介绍的传输系统具有损耗小、结构牢固、功率容量高及电磁波限定在导管内等优点,其缺点是比较笨重、高频下批量成本高、频带较窄等。 第三章 微波集成传输线 各种集成微波传输系统...
