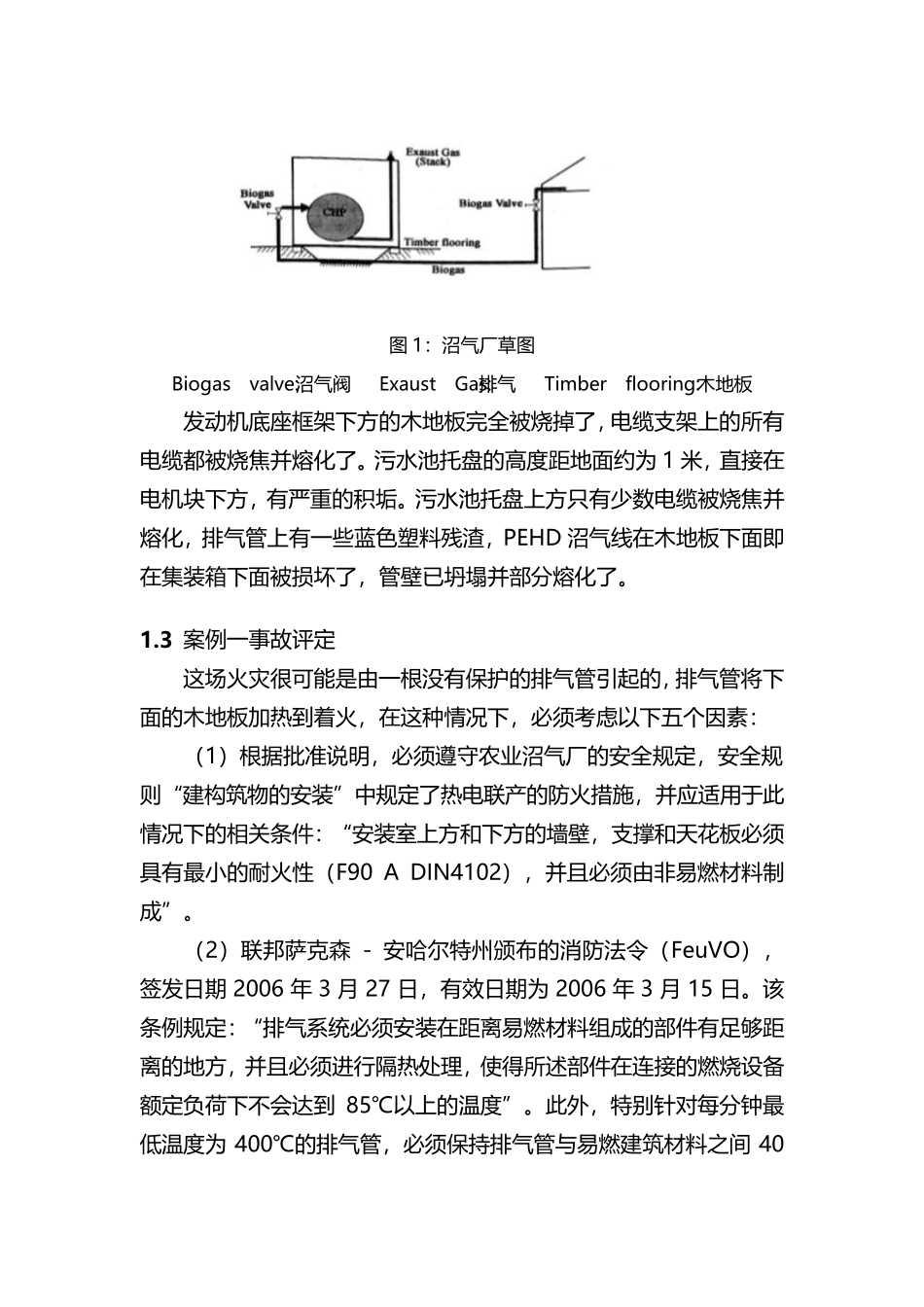

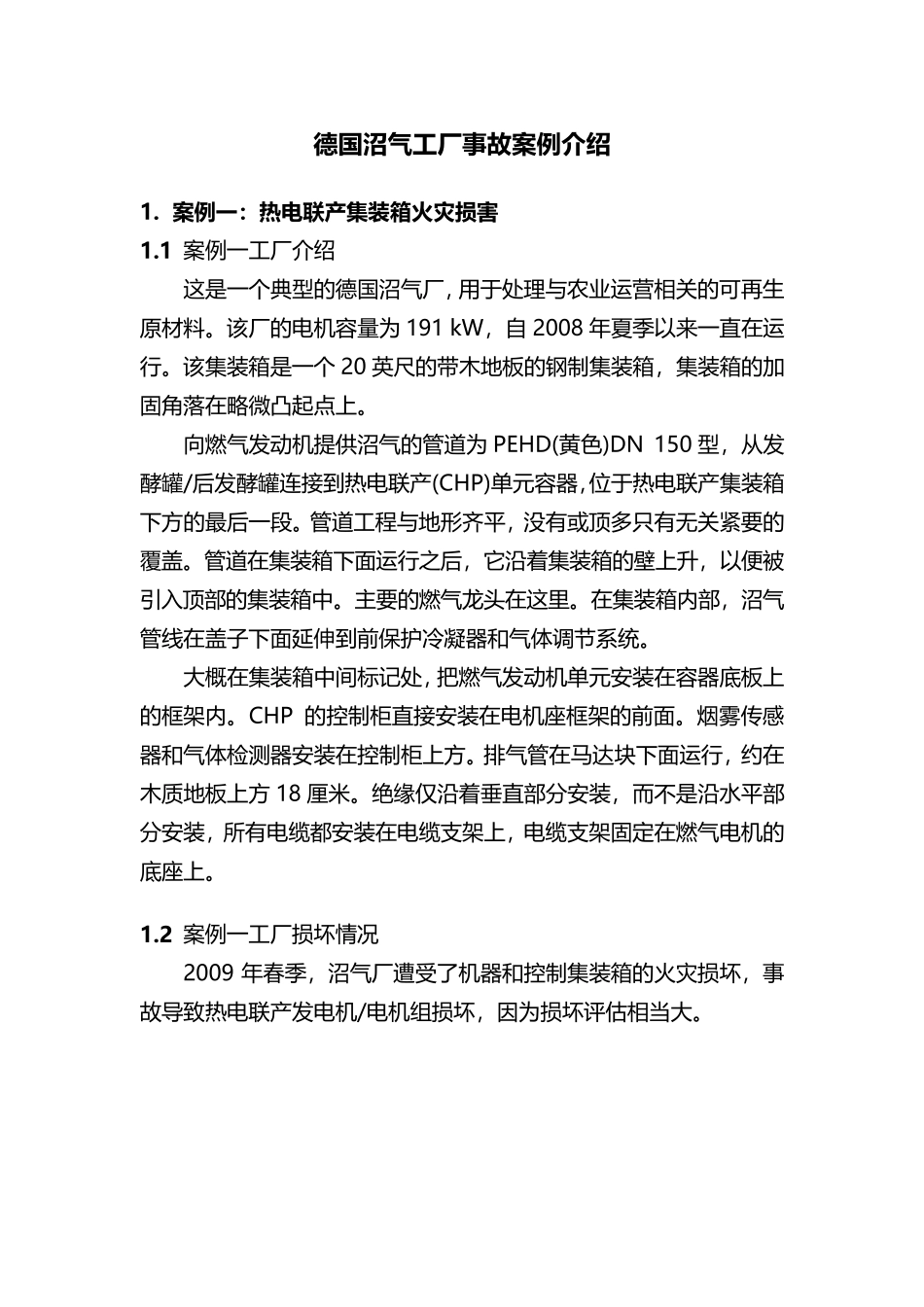

德 国 沼 气 工 厂 事 故 案 例 介 绍 1. 案 例 一：热电联产集装箱火灾损害 1.1 案 例 一 工 厂 介 绍 这 是 一 个 典 型 的 德 国 沼 气 厂 ， 用 于 处 理 与 农 业 运 营 相 关 的 可 再 生原 材 料 。该厂 的 电机容量为 191 kW， 自 2008 年夏季以来一 直在运行。该集装箱是 一 个 20 英尺的 带木地板的 钢制集装箱， 集装箱的 加固角落在略微凸起点上。 向燃气 发动机提供沼 气 的 管道为 PEHD(黄色)DN 150 型 ， 从发酵罐/后发酵罐连接到热电联产(CHP)单元容器，位于 热电联产集装箱下方的 最后一 段。管道工 程与 地形齐平， 没有或顶多只有无关 紧要的覆盖。管道在集装箱下面运 行之后， 它沿着集装箱的 壁上升， 以便被引入顶部的 集装箱中。主 要的 燃气 龙 头 在这 里 。在集装箱内 部， 沼 气管线 在盖子 下面延 伸 到前 保 护 冷 凝 器和 气 体 调 节 系 统 。 大 概 在集装箱中间 标 记 处 ， 把 燃气 发动机单元安 装在容器底 板上的 框 架 内 。CHP 的 控 制柜 直接安 装在电机座 框 架 的 前 面。烟 雾 传 感器和 气 体 检 测 器安 装在控 制柜 上方。排 气 管在马 达 块 下面运 行， 约 在木质 地板上方 18 厘 米 。绝 缘 仅 沿着垂 直部分 安 装， 而 不 是 沿水 平部分 安 装， 所 有电缆 都 安 装在电缆 支 架 上， 电缆 支 架 固定 在燃气 电机的底 座 上。 1.2 案 例 一 工 厂 损 坏 情 况 2009 年春 季， 沼 气 厂 遭 受 了 机器和 控 制集装箱的 火 灾 损 坏 ， 事故 导 致 热电联产发电机/电机组 损 坏 ， 因 为损 坏 评 估 相 当 大 。 图 1： 沼 气 厂 草 图 Biogas valve: 沼 气 阀 Exaust Gas:排 气 Timber flooring: 木 地 板 发 动 机 底 座 框 架 下 方 的 木 地 板 完 全 被 烧 掉 了 ， 电 缆 支 架 上 的 所 有电 缆 都 被 烧 焦 并 熔 化 了 。 污 水 池 托 盘 的 高 度 距 地 面 约 为 1 米 ， 直 接 在电 机 块 下 方 ， 有 严 重 的 积 垢 。 污 水 池 托 盘 上 方 只 有 少 数 电 缆 被 烧 焦 并熔 化 ， 排 气 管 上 有 ...
