心电信号采集与调理电路

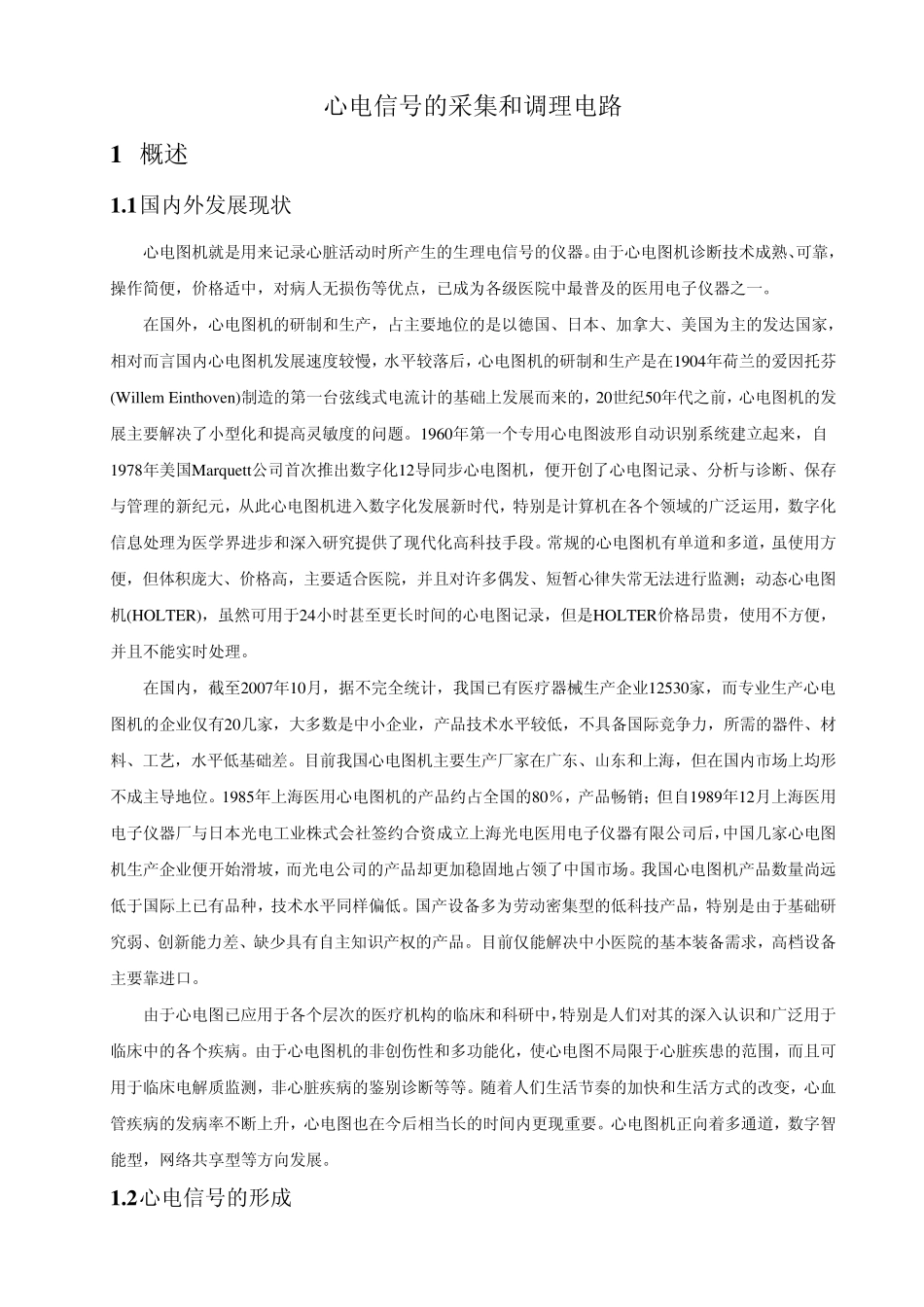

心电信号的采集和调理电路 1 概述 1 .1 国内外发展现状 心电图机就是用来记录心脏活动时所产生的生理电信号的仪器。由于心电图机诊断技术成熟、可靠，操作简便，价格适中，对病人无损伤等优点，已成为各级医院中最普及的医用电子仪器之一。 在国外，心电图机的研制和生产，占主要地位的是以德国、日本、加拿大、美国为主的发达国家，相对而言国内心电图机发展速度较慢，水平较落后，心电图机的研制和生产是在1904年荷兰的爱因托芬(Willem Einthov en)制造的第一台弦线式电流计的基础上发展而来的，20世纪50年代之前，心电图机的发展主要解决了小型化和提高灵敏度的问题。1960年第一个专用心电图波形自动识别系统建立起来，自1978年美国Marqu ett公司首次推出数字化12导同步心电图机，便开创了心电图记录、分析与诊断、保存与管理的新纪元，从此心电图机进入数字化发展新时代，特别是计算机在各个领域的广泛运用，数字化信息处理为医学界进步和深入研究提供了现代化高科技手段。常规的心电图机有单道和多道，虽使用方便，但体积庞大、价格高，主要适合医院，并且对许多偶发、短暂心律失常无法进行监测；动态心电图机(HOLTER)，虽然可用于24小时甚至更长时间的心电图记录，但是HOLTER价格昂贵，使用不方便，并且不能实时处理。 在国内，截至2007年10月，据不完全统计，我国已有医疗器械生产企业12530家，而专业生产心电图机的企业仅有20几家，大多数是中小企业，产品技术水平较低，不具备国际竞争力，所需的器件、材料、工艺，水平低基础差。目前我国心电图机主要生产厂家在广东、山东和上海，但在国内市场上均形不成主导地位。1985年上海医用心电图机的产品约占全国的80％，产品畅销；但自1989年12月上海医用电子仪器厂与日本光电工业株式会社签约合资成立上海光电医用电子仪器有限公司后，中国几家心电图机生产企业便开始滑坡，而光电公司的产品却更加稳固地占领了中国市场。我国心电图机产品数量尚远低于国际上已有品种，技术水平同样偏低。国产设备多为劳动密集型的低科技产品，特别是由于基础研究弱、创新能力差、缺少具有自主知识产权的产品。目前仅能解决中小医院的基本装备需求，高档设备主要靠进口。 由于心电图已应用于各个层次的医疗机构的临床和科研中，特别是人们对其的深入认识和广泛用于临床中的各个疾病。由于心电图机的非创伤性和多功能化，使心电图不局限于心脏疾患的范围，而且可用于临床电解质监测，非心脏疾病的鉴...
