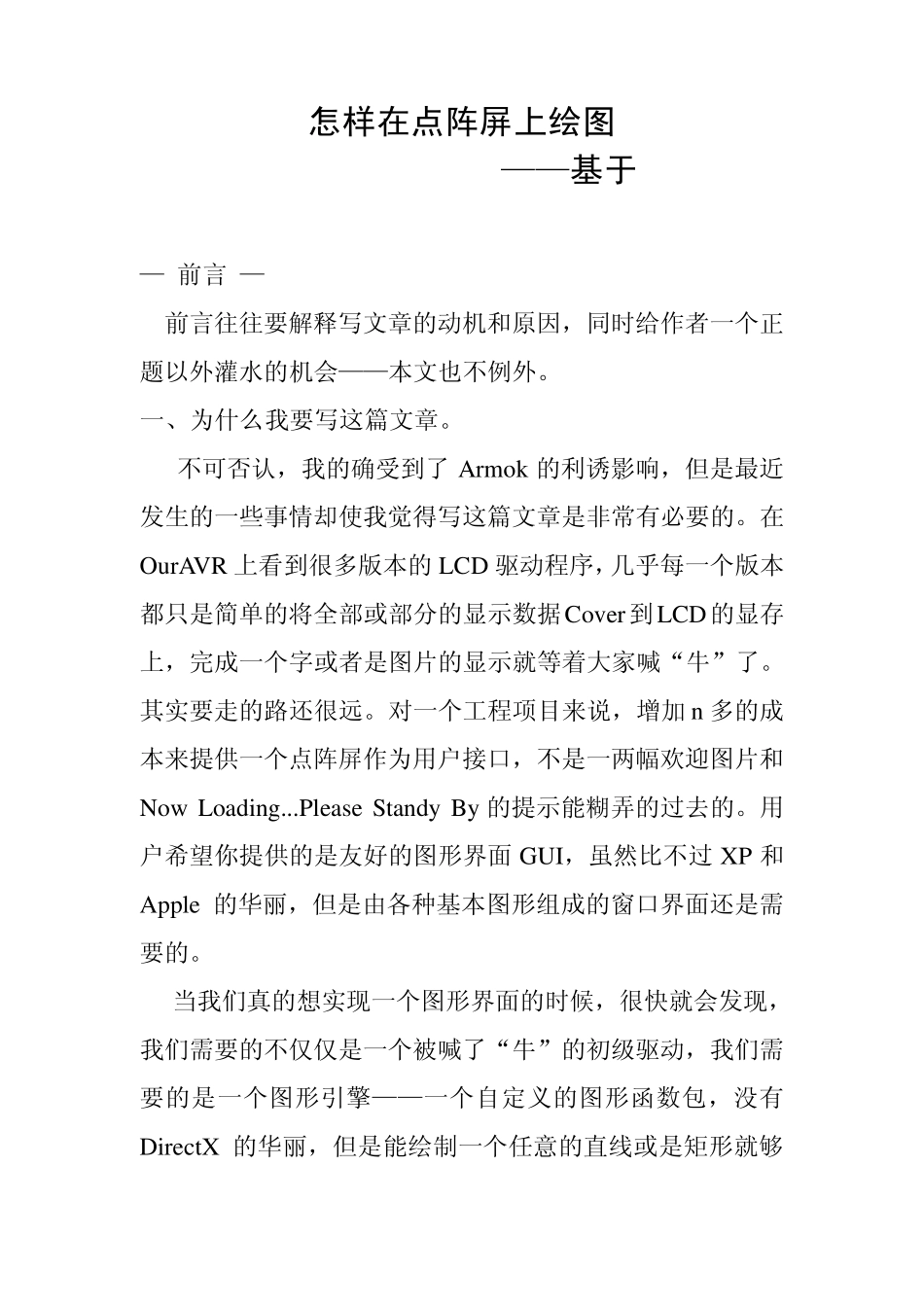

怎样在点阵屏上绘图 ——基于 LCD12864 — 前言 — 前言往往要解释写文章的动机和原因,同时给作者一个正题以外灌水的机会——本文也不例外。 一、为什么我要写这篇文章。 不可否认,我的确受到了 Armok 的利诱影响,但是最近发生的一些事情却使我觉得写这篇文章是非常有必要的。在OurAVR 上看到很多版本的 LCD 驱动程序,几乎每一个版本都只是简单的将全部或部分的显示数据Cover到LCD的显存上,完成一个字或者是图片的显示就等着大家喊“牛”了。其实要走的路还很远。对一个工程项目来说,增加 n 多的成本来提供一个点阵屏作为用户接口,不是一两幅欢迎图片和Now Loading...Please Standy By的提示能糊弄的过去的。用户希望你提供的是友好的图形界面 GUI,虽然比不过 XP 和Apple 的华丽,但是由各种基本图形组成的窗口界面还是需要的。 当我们真的想实现一个图形界面的时候,很快就会发现,我们需要的不仅仅是一个被喊了“牛”的初级驱动,我们需要的是一个图形引擎——一个自定义的图形函数包,没有DirectX 的华丽,但是能绘制一个任意的直线或是矩形就够了——结果往往发现无所适从。这个时候,我们遇到的就是一个门槛,真正的嵌入式工程师和一个业余电子爱好者之间的门槛。 二、我如何写这篇文章 考虑到本人老王卖瓜的习惯,所以请大家一定无比在吃饭前看本人写的技术文章,同时保持耐心等待续集(绝对有续集)。本人现单身,个人问题众多,学习任务重,所以可能有时候写文章象羊拉屎,不对大家胃口,请见谅。 硬件平台:AVR Mega8 级 软件平台:ICC LCD:不带字库的 12864 规范:符合基本的 C 编程规范 三、何时开始正文 — 预备知识 — 其实,本文应该算是计算机图形学的一个具体分支,所以,计算机图形学的基本要求就是本文的基本要求,考虑到各位兄弟的胃口,我就多罗嗦下。 (1)位操作 向 LCD12864 这种二值屏幕,我们习惯于用 1 个字节表示连续的 8 个点,1 表示对应位被点亮,0 表示不被点亮,所以对图形的操作最基本的手段就是位操作。 复习下,常用的位操作,假设 Dis 表示某一个现存地址的内容 Dis = Dis~ 黑白颠倒 Dis &= ~ (1<
