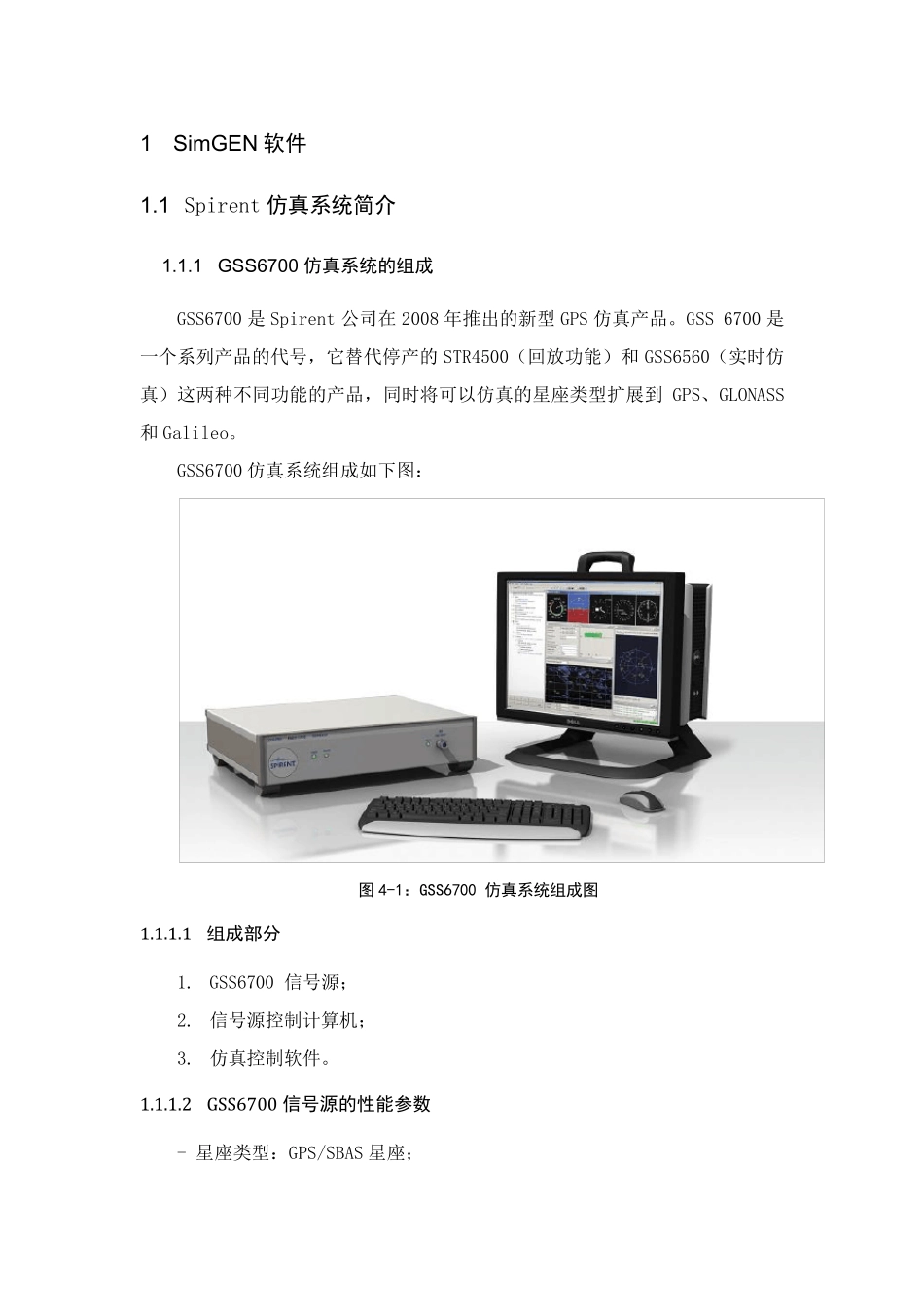

1 Sim GEN 软件 1.1 Spirent 仿真系统简介 1.1.1 GSS6700 仿真系统的组成 GSS6700 是Spirent 公司在2008 年推出的新型GPS 仿真产品。GSS 6700 是一个系列产品的代号，它替代停产的STR4500（回放功能）和GSS6560（实时仿真）这两种不同功能的产品，同时将可以仿真的星座类型扩展到GPS、GLONASS和Galileo。 GSS6700 仿真系统组成如下图： 图 4-1：GSS6700 仿真系统组成图 1.1.1.1 组成部分 1. GSS6700 信号源； 2. 信号源控制计算机； 3. 仿真控制软件。 1.1.1.2 GSS6700 信号源的性能参数 - 星座类型：GPS/SBAS 星座； - 码类型：GPS L1 & SBAS L1 C/A ； - 通道数：12 通道，同时最多可仿12 可导航星信号； - 信号动态范围：相对速度±15，000 m/s，相对加速度±450 m/s2,相对加加速度±500m/s3； - 电平控制范围：+15~-20dB； - 信号电平参考基准：-160dBW； - 信号的电平仿真精度：0.5dB（区别与控制分辨率 0.1dB）； - 伪距的仿真精度：±0.002 m； - USB 总线与仿真软件控制计算机通信； 1.1.1.3 GSS 6700配套的仿真软件 GSS 6700 仿真系统由购买时候厂商提供的软件和 License 决定仿真系统的功能。GSS 6700 对应有三种不同名称的仿真控制软件： SimPLEX V3.01： SimReplayPlus； SimGEN。 SimPLEX V3.01 和 SimReplayPlus 配 套 只 能 回 放 仿真 场 景 ，其 中SimReplayPlus 能修改仿真的起始时间。SimPLEX V3.01 仿真软件，仅能播放SimGEN 仿真软件生成的后缀为.sim 文件，以驱动仿真器产生动态GPS 射频信号。 若仿真控制软件为 SimGEN，则厂商根据用户的要求，提供相应的 License文件，License 文件与仿真信号源一一对应，决定整个仿真系统的功能。 1.1.2 GSS8000 仿真系统的组成 GSS8000 是 Spirent 公司在 2008 年推出的新型GPS 仿真产品。GSS8000 是一个系列产品的代号，它替代停产的 STR4760 和 GSS7700 等系列产品。可以仿真的星座类型包括 GPS、GLONASS 和 Galileo。 GSS8000 仿真系统组成如下图： 图5-1：GSS8000 仿真系统组成图 1.1.2.1 组成部分 1. GSS8000 信号源； 2. 信号源控制计算机； 3. 仿真控制软件。 1.1.2.2 GSS8000 信号源的性能参数 - 星座类型：GPS/SBAS 星座（依具体产品可增加GLONASS、Galileo）； - 码类型：GPS L1 & SBAS L1 C/A ； - 12 通道，同...
