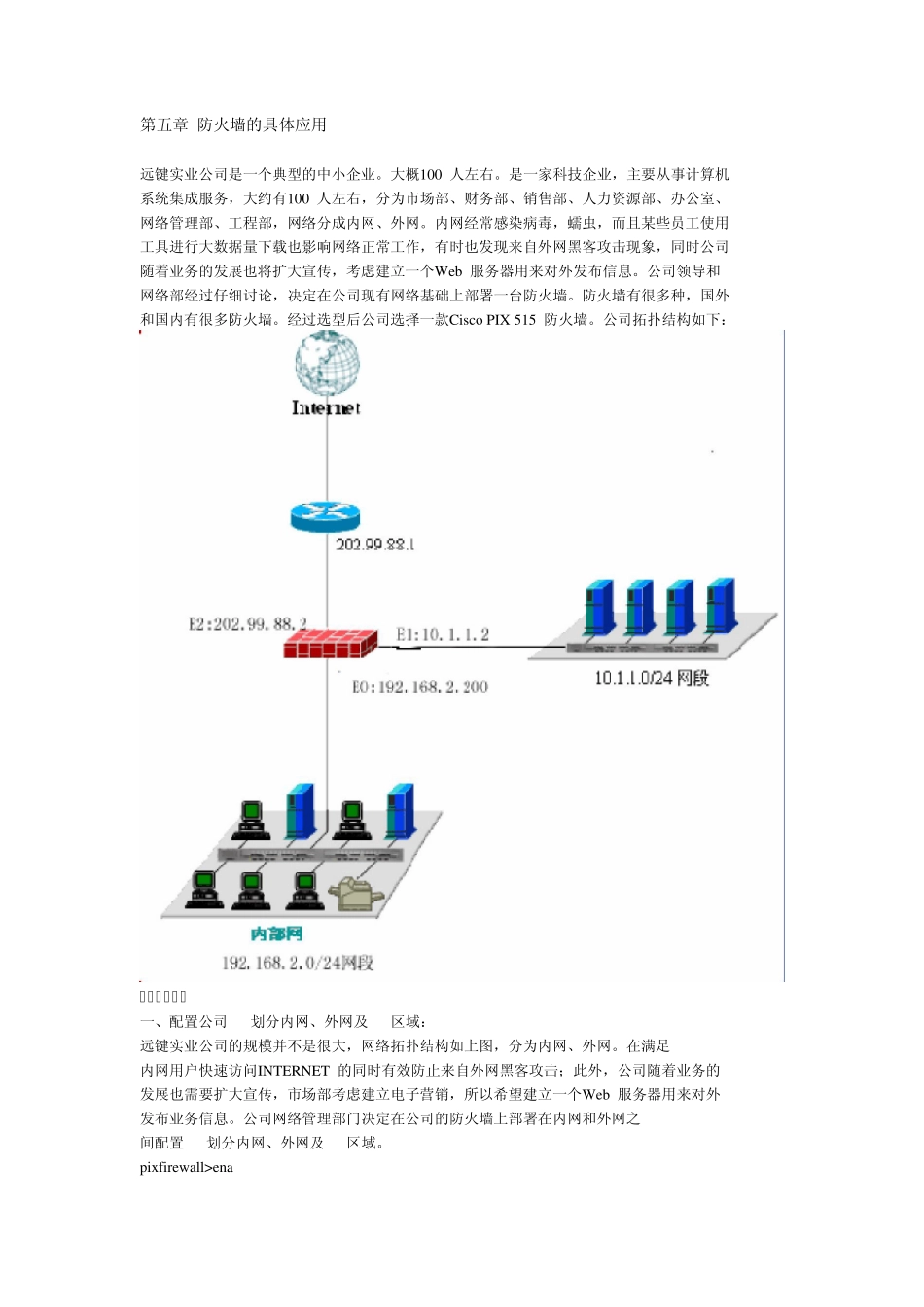

第五章 防火墙的具体应用 远键实业公司是一个典型的中小企业。大概100 人左右。是一家科技企业,主要从事计算机 系统集成服务,大约有100 人左右,分为市场部、财务部、销售部、人力资源部、办公室、 网络管理部、工程部,网络分成内网、外网。内网经常感染病毒,蠕虫,而且某些员工使用 工具进行大数据量下载也影响网络正常工作,有时也发现来自外网黑客攻击现象,同时公司 随着业务的发展也将扩大宣传,考虑建立一个Web 服务器用来对外发布信息。公司领导和 网络部经过仔细讨论,决定在公司现有网络基础上部署一台防火墙。防火墙有很多种,国外 和国内有很多防火墙。经过选型后公司选择一款Cisco PIX 515 防火墙。公司拓扑结构如下: 公司网络要求 一、配置公司PIX划分内网、外网及DMZ区域: 远键实业公司的规模并不是很大,网络拓扑结构如上图,分为内网、外网。在满足 内网用户快速访问INTERNET 的同时有效防止来自外网黑客攻击;此外,公司随着业务的 发展也需要扩大宣传,市场部考虑建立电子营销,所以希望建立一个Web 服务器用来对外 发布业务信息。公司网络管理部门决定在公司的防火墙上部署在内网和外网之 间配置PIX划分内网、外网及DMZ区域。 pixfirewall>ena pixfirewall# #进入全局配置模式 pixfirewall# conf t #配置防火墙接口的名字,并指定安全级别(nameif)。 pixfirewall(config)#int e0 pixfirewall(config-if)# nameif inside pixfirewall(config-if)# security-level 100 pixfirewall(config)#int e1 pixfirewall(config-if)# nameif dmz pixfirewall(config-if)# security-level 50 pixfirewall(config)#int e2 pixfirewall(config-if)# nameif outside pixfirewall(config-if)# security-level 0 security-leve 0 是外部端口outside 的安全级别(0 安全级别最高) security-leve 100 是内部端口inside 的安全级别,如果中间还有以太口,则security-leve 10, security-leve 20 等等命名,多个网卡组成多个网络,一般情况下增加一个以太口作为dmz security-leve 50 是停火区dmz 的安全级别。 #配置内外网卡的IP 地址 pixfirewall(config)#int e0 pixfirewall(config-if)# ip address 192.168.2.200 255.255.255.0 pixfirewall(config-if)# no shut pixfirewall(config)#int e1 pixfirewall(config-if)# ip address 10.1.1.2 255...
