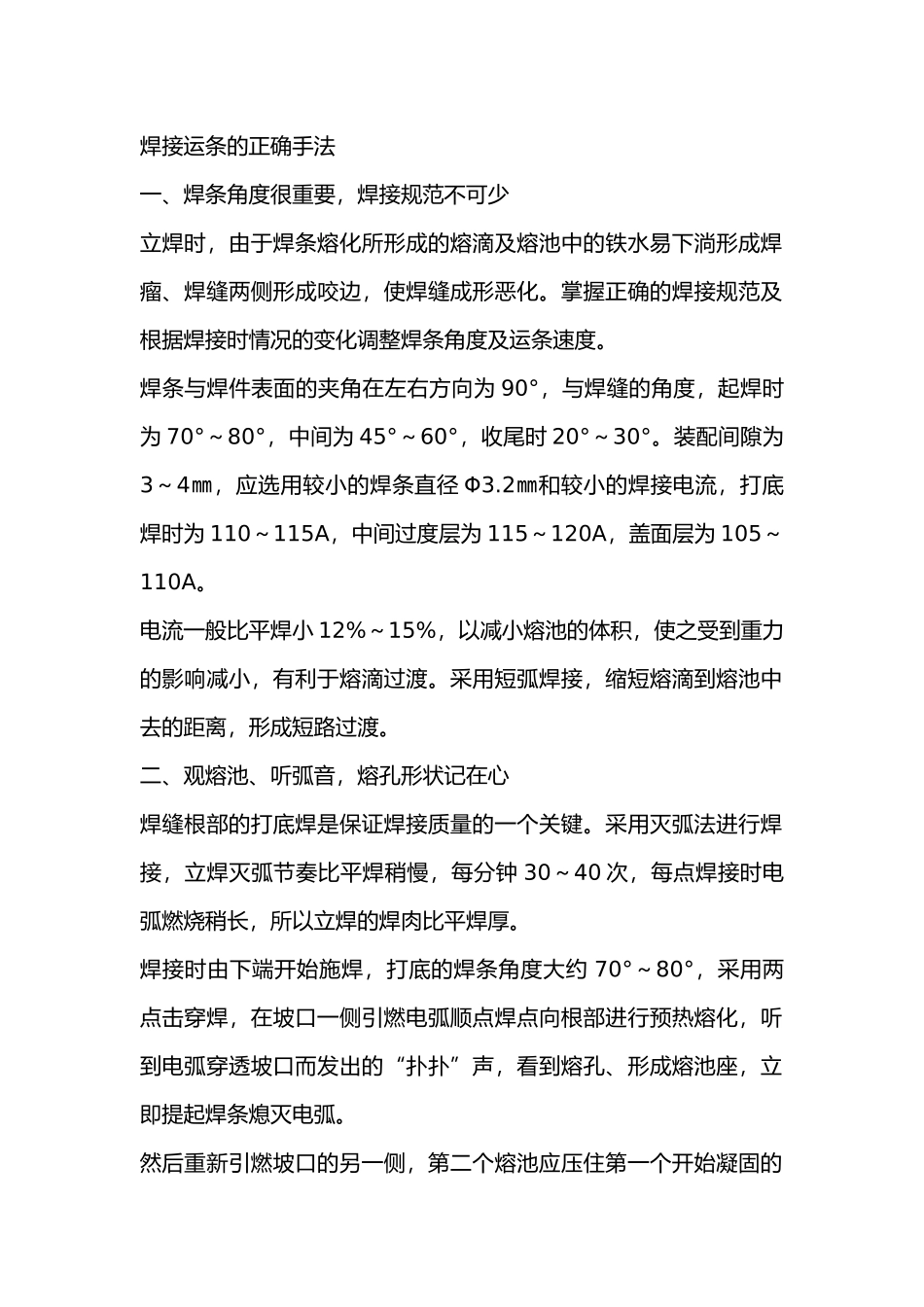

焊接运条的正确手法一、焊条角度很重要，焊接规范不可少立焊时，由于焊条熔化所形成的熔滴及熔池中的铁水易下淌形成焊瘤、焊缝两侧形成咬边，使焊缝成形恶化。掌握正确的焊接规范及根据焊接时情况的变化调整焊条角度及运条速度。焊条与焊件表面的夹角在左右方向为 90°，与焊缝的角度，起焊时为 70°～80°，中间为 45°～60°，收尾时 20°～30°。装配间隙为3～4㎜，应选用较小的焊条直径 Φ3.2㎜和较小的焊接电流，打底焊时为 110～115A，中间过度层为 115～120A，盖面层为 105～110A。电流一般比平焊小 12%～15%，以减小熔池的体积，使之受到重力的影响减小，有利于熔滴过渡。采用短弧焊接，缩短熔滴到熔池中去的距离，形成短路过渡。二、观熔池、听弧音，熔孔形状记在心焊缝根部的打底焊是保证焊接质量的一个关键。采用灭弧法进行焊接，立焊灭弧节奏比平焊稍慢，每分钟 30～40 次，每点焊接时电弧燃烧稍长，所以立焊的焊肉比平焊厚。焊接时由下端开始施焊，打底的焊条角度大约 70°～80°，采用两点击穿焊，在坡口一侧引燃电弧顺点焊点向根部进行预热熔化，听到电弧穿透坡口而发出的“扑扑”声，看到熔孔、形成熔池座，立即提起焊条熄灭电弧。然后重新引燃坡口的另一侧，第二个熔池应压住第一个开始凝固的溶池 1/2～2/3，这样采用左右灭弧击穿便得到整条焊缝。灭弧要用手腕的灵活性，每一次都干净利落地将电弧熄灭，使熔池有瞬时凝固的机会。灭弧时明显看到被击穿的钝边所形成的熔孔，立焊的熔孔约0.8mm，熔孔大小与背面成型紧紧相关，熔孔过大背面很容易形成焊瘤，反之没有熔孔背面往往未焊透，操作时要求保持熔孔大小均匀，这样才可以保证坡口根部熔透均匀，背面焊道饱满，宽窄高低均匀。打底换焊条接头时，每次都要把接头部位药皮清理干净，在坡口内从新引燃电弧，沿以形成的焊缝约 10mm 处连续焊接变化焊条角度，到 90 度时伸入焊缝中心左右稍加摆动，并同时向下压一下电弧，听到弧音，形成熔孔，立即灭弧，使焊条电弧伸入焊缝根部，形成溶孔立即灭弧。然后与第一根焊条打底焊法相同，左右交替循环灭弧击穿，每一动作都要精神集中，注意观察熔孔的轮廓和两侧被熔化的缺口，坡口根部熔化的缺口，只有当电弧移到另一侧的时候方可看到，发现钝边未熔合好稍微往下带点电弧，才能达到熔合良好，每次灭弧时间控制在熔池尚有三分之一未凝固就从新引弧。收弧时，应注意每根焊条只剩 80～100mm 长时，焊条由于过热，熔化加快，...
